EV24A-RE

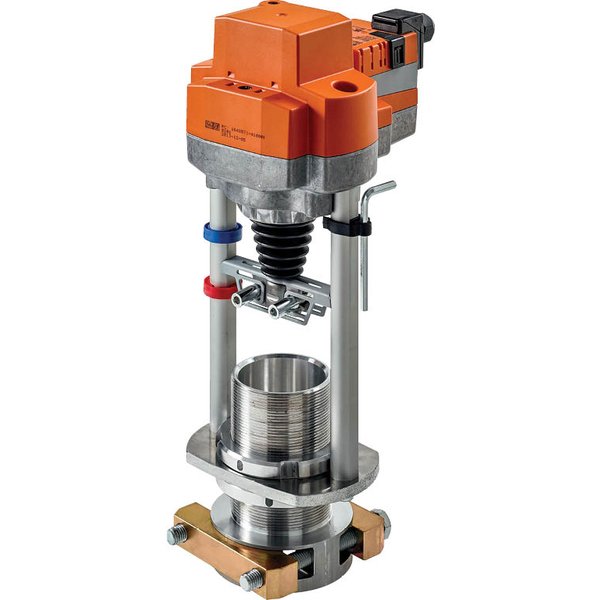

Siłownik EV24A-RE to niezawodne urządzenie zaprojektowane do precyzyjnego sterowania zaworami grzybkowymi 2- oraz 3-drogowymi.

Główne cechy techniczne:

• Siła przesuwu: 2500 N
• Napięcie znamionowe: AC/DC 24 V
• Sterowanie: Zamknij/Otwórz, 3-punktowe
• Skok: 50 mm

Cechy produktu:

• Montaż na zaworach innego producenta (RetroFIT+)

  Siłowniki z serii RetroFIT+ są zaprojektowane do montażu na zaworach pochodzących od różnych producentów. W zestawie znajdują się uniwersalny adapter szyjki zaworu oraz uniwersalny adapter wrzeciona zaworu. Po zamontowaniu adapterów, siłownik RetroFIT+ mocuje się do adaptera szyjki, co umożliwia szybki rozruch. Adapter szyjki zaworu/siłownik może być obracany na szyjce zaworu o 360°, pod warunkiem, że pozwala na to wielkość zaworu.

• Montaż na zaworach Belimo

  Do zaworów grzybkowych marki Belimo należy instalować standardowe siłowniki Belimo.

• Przestawianie ręczne

  Ręczne przestawianie jest możliwe po naciśnięciu dedykowanego przycisku. Przekładnia pozostaje wysprzęglona do momentu zwolnienia przycisku, który można również zablokować w pozycji wciśniętej. Skok można regulować za pomocą klucza inbusowego (5 mm), wkładanego do gniazda w górnej części siłownika. Obracanie klucza w prawo powoduje wysunięcie trzpienia siłownika z obudowy.

• Wysoka niezawodność działania

  Siłownik jest skutecznie zabezpieczony przed przeciążeniem, co eliminuje potrzebę stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ogranicznika.

• Wskaźnik położenia

  Aktualne położenie zaworu jest sygnalizowane mechanicznie na konsoli siłownika. Zakres skoku jest automatycznie ustawiany podczas pracy.

• Pozycja podstawowa

  Fabryczne ustawienie siłownika to wsunięty trzpień.

• Ustawianie kierunku ruchu

  Kierunek ruchu siłownika w trybie normalnym można łatwo zmienić, przełączając dedykowany przełącznik kierunku skoku.

• Ograniczenie sterowania 3-punktowego

  W przypadku sterowania 3-punktowego, pulsacyjny regulator musi wyłączać się, gdy siłownik osiągnie położenie krańcowe. Można to zrealizować za pomocą dodatkowego styku pomocniczego (S2A-H). Jeśli realizacja ta nie jest możliwa po stronie systemu, zaleca się zastosowanie wersji MF siłownika 24 V (EV24A-MP-..), którą należy skonfigurować jako sterowanie 3-punktowe za pomocą Belimo Assistant 2 z LINK.10.
