EV24A-SR-TPC
| Rodzaj ruchu: | Liniowy |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

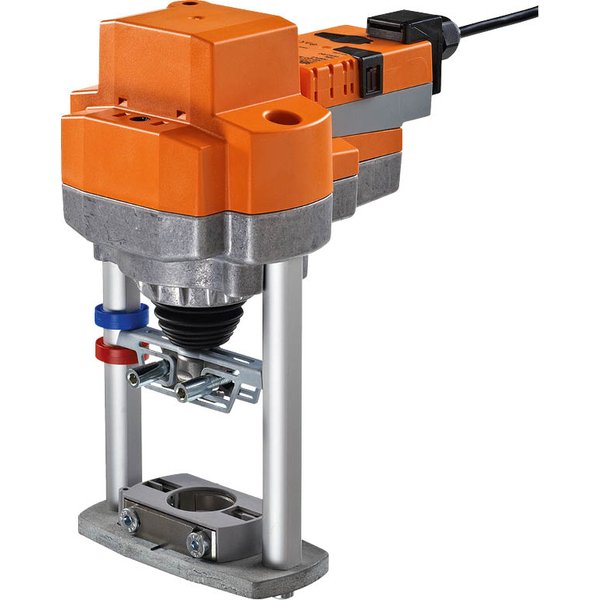

Analogowy siłownik do zaworów grzybkowych EV24A-SR-TPC
Prezentowany siłownik analogowy został zaprojektowany do precyzyjnej regulacji 2- oraz 3-drogowych zaworów grzybkowych w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Urządzenie zasilane jest bezpiecznym napięciem 24 V AC/DC i sterowane standardowym sygnałem 2...10 V, co pozwala na dokładne pozycjonowanie zaworu w zależności od otrzymanego sygnału sterującego.
Podstawowe parametry produktu:
- Siła przesuwu o wartości 2500 N
- Zasilanie napięciem AC/DC 24 V
- Sterowanie za pomocą sygnału analogowego 2...10 V
- Maksymalny skok wynoszący 40 mm
Kluczowe cechy i funkcje
Tryb pracy i sygnalizacja zwrotna
Siłownik pozycjonuje się proporcjonalnie do wartości sygnału sterującego. Dodatkowo, urządzenie generuje napięcie pomiarowe U (sygnał sprzężenia zwrotnego) w zakresie 2...10 V, które precyzyjnie odzwierciedla aktualne położenie siłownika. Sygnał ten może być wykorzystany do elektrycznej sygnalizacji położenia lub jako sygnał sterujący dla kolejnych urządzeń w instalacji.
Prosty montaż bezpośredni
Montaż siłownika odbywa się bezpośrednio na zaworze grzybkowym za pomocą specjalnego, profilowanego zacisku. Taka konstrukcja gwarantuje łatwą i szybką instalację. Siłownik można swobodnie obracać na szyjce zaworu o 360°, co ułatwia jego dopasowanie w ograniczonej przestrzeni.
Możliwość ręcznego przestawiania
Urządzenie wyposażono w funkcję ręcznego sterowania. Po naciśnięciu dedykowanego przycisku przekładnia zostaje wysprzęglona, co pozwala na manualną regulację skoku przy użyciu klucza imbusowego (5 mm). Przycisk można zablokować w pozycji wciśniętej, aby ułatwić prace serwisowe.
Wysoka niezawodność działania
Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania mechanicznych wyłączników krańcowych. Urządzenie zatrzymuje się automatycznie po osiągnięciu skrajnych położeń, co zapewnia długą i bezawaryjną pracę.
Automatyczne dopasowanie i wskaźnik położenia
Podczas pierwszego uruchomienia siłownik automatycznie aktywuje funkcję adaptacji, która dopasowuje jego zakres pracy do mechanicznego skoku zaworu. Proces ten można również uruchomić ręcznie. Aktualne położenie zaworu jest stale widoczne na mechanicznym wskaźniku umieszczonym na konsoli.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 4W |
| Pobór mocy w stanie spoczynku: | 1.5 W |
| Moc znamionowa: | 6 VA |
| Przyłącze zasilania / sterowania: | Zaciski z kablem 1 m, 4x 0.75 mm² (Zacisk 4 mm²) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 2500 N |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Tolerancja pozycjonowania: | ±5% |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | 40 mm |
| Czas ruchu - silnik: | 150 s / 40 mm |
| Poziom mocy akustycznej – silnik: | 55 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Wskaźnik położenia: | Mechaniczny, skok 5...40 mm |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 3.6 kg |
