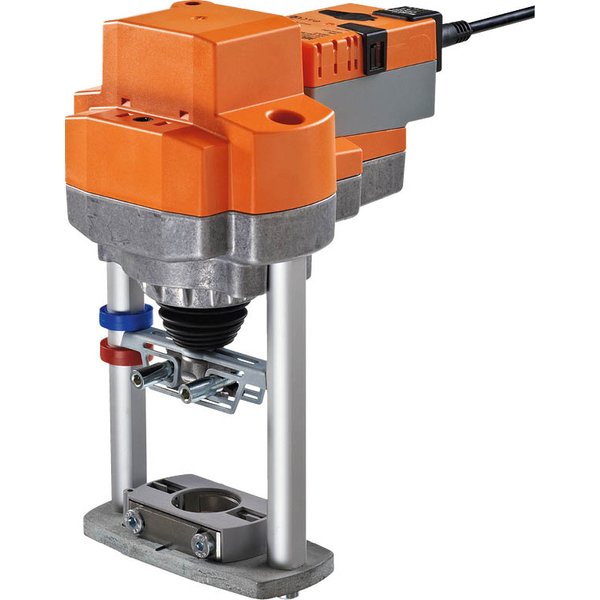

EVC24A-MF

Siłownik do zaworów grzybkowych, 2500 N, AC/DC 24 V, 2...10 V, 35 s, Skok 40 mm, IP54

Kod produktu: EVC24A-MF

Rodzaj ruchu:	Liniowy
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	regulowane
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Parametryzowalny siłownik do zaworów grzybkowych EVC24A-MF

Siłownik EVC24A-MF to zaawansowane urządzenie zaprojektowane do precyzyjnego sterowania 2- oraz 3-drogowymi zaworami grzybkowymi w instalacjach HVAC. Oferuje znaczną siłę przesuwu na poziomie 2500 N przy skoku wynoszącym 40 mm. Urządzenie jest zasilane uniwersalnym napięciem AC/DC 24 V i sterowane za pomocą sygnału analogowego w zakresie 2...10 V, co pozwala na płynną regulację.

Kluczowe cechy produktu

Możliwość personalizacji: Siłownik jest dostarczany z ustawieniami fabrycznymi, które pasują do większości typowych zastosowań. Istnieje jednak możliwość modyfikacji poszczególnych parametrów przy użyciu dedykowanych narzędzi, takich jak aplikacja Belimo Assistant 2 lub przyrząd serwisowy ZTH EU.
Łatwy montaż: Prosty i szybki montaż bezpośrednio na zaworze jest możliwy dzięki zastosowaniu profilowanego zacisku. Dla większej elastyczności instalacji, siłownik można obracać na szyjce zaworu w pełnym zakresie 360°.
Niezawodność i bezpieczeństwo: Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem, co eliminuje konieczność stosowania zewnętrznych wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu skrajnego położenia, co zapewnia długą i bezawaryjną pracę.
Obsługa ręczna: W razie potrzeby możliwa jest ręczna zmiana położenia siłownika. Naciśnięcie dedykowanego przycisku powoduje wysprzęglenie przekładni, co pozwala na swobodne przestawianie. Skok można również regulować za pomocą klucza imbusowego.
Inteligentna adaptacja: Po pierwszym uruchomieniu siłownik automatycznie przeprowadza adaptację, dostosowując swój zakres pracy do mechanicznych ograniczników zaworu. Funkcję tę można również aktywować ręcznie w dowolnym momencie.
Sygnalizacja i wskaźnik położenia: Aktualna pozycja zaworu jest wskazywana w sposób mechaniczny na konsoli siłownika. Dodatkowo, urządzenie generuje sygnał sprzężenia zwrotnego U (2...10 V), który informuje o położeniu i może być wykorzystany do sterowania innymi siłownikami.

Zastosowanie

Siłownik jest przeznaczony do użytku w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Montaż na zewnątrz budynków jest możliwy pod warunkiem zapewnienia ochrony przed bezpośrednim działaniem wody, śniegu, promieni słonecznych oraz innych niekorzystnych czynników atmosferycznych.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	11 W
Pobór mocy w stanie spoczynku:	1.5 W
Moc znamionowa:	18 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Siła przesuwu - silnik:	2500 N
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y - Punkt początkowy:	0.5...30 V
Regulowany zakres roboczy Y - Punkt końcowy:	2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz, 3--punktowy (tylko zasilanie AC), analogowe (DC 0...32 V)
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U - Punkt początkowy:	0.5...8 V
Regulowany sygnał sprzężenia zwrotnego U - Punkt końcowy:	2.5...10 V
Tolerancja pozycjonowania:	±5%
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Skok:	40 mm
Czas ruchu - silnik:	35 s / 40 mm
Regulowany czas ruchu:	35...90 s
Poziom mocy akustycznej – silnik:	65 dB(A)
Dopasowanie zakresu położeń:	ręcznie (automatycznie po pierwszym uruchomieniu)
Różne dopasowania zakresu położeń:	Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Sterowanie ręczne - MAX (maximum position):	100%
Sterowanie ręczne - MIN (minimum position):	0%
Sterowanie ręczne - ZS (intermediate position, AC only):	50%
Regulowane sterowanie ręczne - MAX:	(MIN + 33%)...100%
Regulowane sterowanie ręczne - ZS:	MIN...MAX
Wskaźnik położenia:	Mechaniczny, skok 5...40 mm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	0...50°C [32...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	3.7 kg
