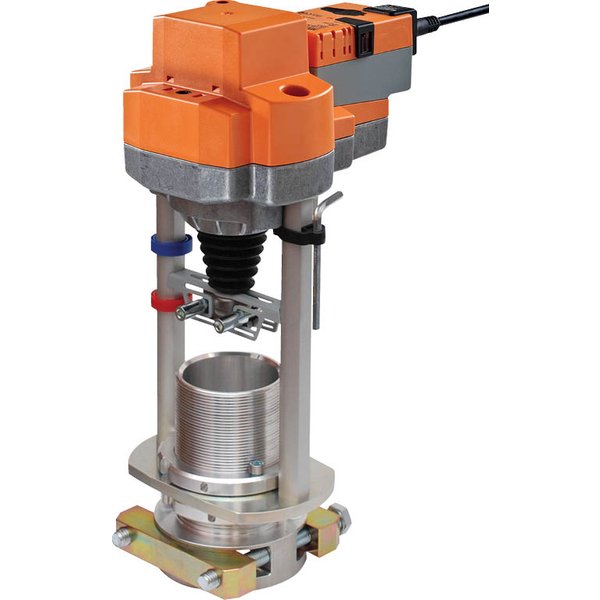

EVC24A-MF-RE

Siłownik EVC24A-MF-RE to zaawansowane, parametryzowalne urządzenie zaprojektowane do precyzyjnego sterowania zaworami grzybkowymi zarówno 2-, jak i 3-drogowymi. Zapewnia wysoką siłę przesuwu oraz elastyczne opcje sterowania analogowego, idealnie wpasowując się w stacjonarne systemy grzewcze, wentylacyjne i klimatyzacyjne.

• Siła przesuwu: 2500 N
• Napięcie znamionowe: AC/DC 24 V
• Sterowanie: analogowe 2...10 V zmienne
• Skok: 50 mm

Cechy produktu

Siłownik EVC24A-MF-RE wyróżnia się szeregiem funkcji zapewniających niezawodne i elastyczne działanie w różnorodnych zastosowaniach:

• Tryb pracy: Standardowo siłownik jest sterowany sygnałem nastawczym DC 0...10 V, płynnie ustawiając się w pozycji zgodnej z sygnałem. Napięcie pomiarowe U służy do elektrycznego sygnalizowania położenia siłownika (0...100%) i może być wykorzystane jako sygnał nastawczy dla innych siłowników.
• Urządzenie konfigurowalne: Chociaż ustawienia fabryczne są dostosowane do większości typowych aplikacji, pojedyncze parametry można łatwo modyfikować. Konfiguracja odbywa się przy użyciu aplikacji Belimo Assistant 2 lub przyrządu ZTH EU, co pozwala na precyzyjne dopasowanie do specyficznych wymagań instalacji.
• Montaż na zaworach innych producentów (RetroFIT+): Dzięki dołączonym uniwersalnym adapterom szyjki i wrzeciona zaworu, siłownik jest kompatybilny z zaworami wielu producentów. Adapter szyjki zaworu wraz z siłownikiem może być obracany o 360° (o ile pozwala na to wielkość zaworu), co znacznie ułatwia montaż i pozycjonowanie.
• Montaż na zaworach Belimo: Siłownik może być również instalowany na standardowych zaworach grzybkowych producenta Belimo.
• Przestawianie ręczne: Funkcja ręcznego przestawiania jest dostępna po naciśnięciu przycisku. Przekładnia pozostaje wysprzęglona do momentu zwolnienia przycisku, z możliwością jego zablokowania. Skok można również regulować kluczem inbusowym (5 mm), który wkłada się do gniazda w górnej części siłownika – obrót w prawo wysuwa trzpień, w lewo chowa.
• Wysoka niezawodność działania: Siłownik jest zabezpieczony przed przeciążeniem, co eliminuje potrzebę stosowania wyłączników krańcowych. Automatycznie zatrzymuje się po dojściu do ogranicznika, zapewniając bezpieczną i długotrwałą pracę.
• Wskaźnik położenia: Mechaniczny wskaźnik na konsoli siłownika pokazuje bieżące położenie zaworu. Zakres skoku jest automatycznie ustawiany podczas pracy, co zwiększa precyzję.
• Pozycja podstawowa: Fabrycznie trzpień siłownika jest wsunięty. Po pierwszym włączeniu zasilania (rozruch), aktywuje się funkcja dostosowania zakresu ruchu, kalibrując siłownik do mechanicznego zakresu położeń, a następnie powraca do pozycji zgodnej z sygnałem nastawczym.
• Dopasowanie i synchronizacja: Funkcję adaptacji można uruchamiać przyciskiem „Adaptation” lub za pomocą aplikacji Belimo Assistant 2. Podczas adaptacji wykrywane są położenia obu ograniczników mechanicznych. Siłownik automatycznie synchronizuje się po naciśnięciu przycisku przestawiania ręcznego, wracając do pozycji podstawowej (0%).
• Ustawianie kierunku ruchu: Kierunek ruchu w trybie normalnym można łatwo zmienić za pomocą przełącznika.

Ochrona i bezpieczeństwo

Siłownik EVC24A-MF-RE został zaprojektowany z myślą o bezpieczeństwie i niezawodności:

• Klasa ochronności: III, co oznacza, że urządzenie pracuje na napięciu bezpiecznym - niskim (SELV).
• Kategoria ochronna obudowy: IP54, zapewniająca ochronę przed wnikaniem pyłu i zachlapaniem wodą z dowolnego kierunku.

Obsługa i konfiguracja

Siłownik EVC24A-MF-RE oferuje intuicyjne elementy obsługowe oraz szerokie możliwości konfiguracji, ułatwiające instalację i serwisowanie:

• Przełącznik kierunku ruchu: Umieszczony na obudowie przełącznik umożliwia szybką zmianę kierunku ruchu siłownika.
• Przyciski z kontrolkami LED:
  • Zielona kontrolka LED i przycisk: Wyłączona sygnalizuje brak zasilania lub awarię, włączona oznacza pracę. Naciśnięcie przycisku włącza funkcję dostosowania skoku.
  • Żółta kontrolka LED i przycisk: Wyłączona oznacza standardowy tryb pracy, włączona sygnalizuje proces dostosowywania lub synchronizacji.
• Przycisk przestawiania ręcznego: Naciśnięcie przycisku wysprzęgla przekładnię i zatrzymuje silnik, umożliwiając ręczne przestawianie siłownika. Zwolnienie przycisku ponownie załącza przekładnię, przywracając standardowy tryb pracy.
• Gniazdo serwisowe: Urządzenie jest wyposażone w gniazdo serwisowe, umożliwiające podłączenie przyrządów konfiguracyjnych i serwisowych, takich jak ZTH EU, a także zapewnia poszerzone możliwości konfigurowania poprzez aplikację Belimo Assistant 2.

Dodatkowe możliwości

Możliwe jest równoległe połączenie kilku siłowników, należy jednak sprawdzić dane eksploatacyjne w dokumentacji technicznej produktu.
