EVC24A-SR
| Rodzaj ruchu: | Liniowy |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 20...49 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

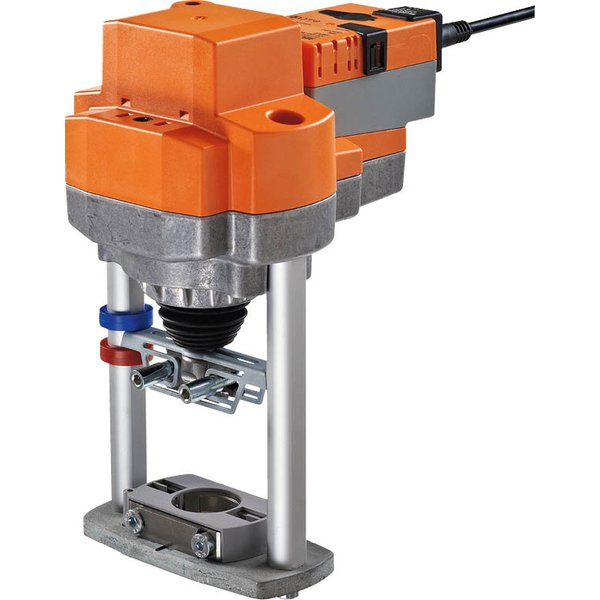

Analogowy siłownik EVC24A-SR do zaworów grzybkowych
Siłownik analogowy zaprojektowany do precyzyjnej regulacji pracy 2- i 3-drogowych zaworów grzybkowych. Urządzenie jest dedykowane do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
Najważniejsze parametry:
- Siła: 2500 N
- Zasilanie: AC/DC 24 V
- Sygnał sterujący: analogowy 2...10 V
- Skok nominalny: 40 mm
Kluczowe cechy i funkcje
Precyzyjna kontrola i informacja zwrotna
Urządzenie jest sterowane za pomocą standardowego sygnału analogowego 2...10 V, co pozwala na dokładne ustawienie pozycji zaworu. Dodatkowo, siłownik generuje sygnał zwrotny (również w zakresie 2...10 V), który informuje system nadrzędny o aktualnym położeniu, umożliwiając monitorowanie pracy i integrację z innymi siłownikami.
Prosty montaż i uruchomienie
Montaż odbywa się bezpośrednio na zaworze za pomocą profilowanego zacisku, co znacznie upraszcza instalację. Siłownik można swobodnie obracać o 360° na szyjce zaworu, co ułatwia dopasowanie go w ciasnych przestrzeniach. Po pierwszym podłączeniu zasilania, urządzenie automatycznie przeprowadza adaptację, dopasowując swój zakres pracy do mechanicznych ograniczników zaworu.
Niezawodność i bezpieczeństwo działania
Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania mechanicznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu punktu krańcowego, co gwarantuje długą i bezawaryjną pracę.
Intuicyjna obsługa ręczna i sygnalizacja
Wbudowany przycisk pozwala na wysprzęglenie przekładni i ręczne ustawienie pozycji siłownika, co jest przydatne podczas serwisu lub instalacji. Położenie zaworu jest stale widoczne dzięki mechanicznemu wskaźnikowi na obudowie. Kierunek ruchu trzpienia można łatwo zmienić za pomocą dostępnego przełącznika.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 11 W |
| Pobór mocy w stanie spoczynku: | 1.5 W |
| Moc znamionowa: | 18 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 2500 N |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Tolerancja pozycjonowania: | ±5% |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | 40 mm |
| Czas ruchu - silnik: | 35 s / 40 mm |
| Poziom mocy akustycznej – silnik: | 65 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Wskaźnik położenia: | Mechaniczny, skok 5...40 mm |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1, Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 3.7 kg |
