EVC24A-SZ
| Rodzaj ruchu: | Liniowy |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 20...49 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

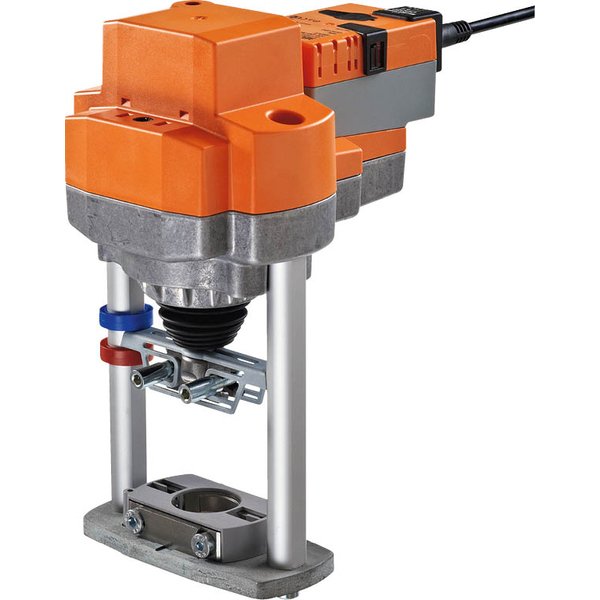

Analogowy siłownik do zaworów grzybkowych EVC24A-SZ
Siłownik analogowy EVC24A-SZ to zaawansowane urządzenie przeznaczone do precyzyjnej regulacji 2- i 3-drogowych zaworów grzybkowych w instalacjach. Zasilany jest uniwersalnym napięciem AC/DC 24 V i sterowany za pomocą standardowego sygnału analogowego 0.5...10 V. Dzięki sile przesuwu na poziomie 2500 N oraz skokowi o długości 40 mm, zapewnia niezawodne i dokładne sterowanie przepływem.
Kluczowe cechy i funkcje
Prosty montaż i elastyczność
Instalacja siłownika na zaworze jest niezwykle prosta dzięki zastosowaniu profilowanego zacisku. Konstrukcja pozwala na swobodny obrót urządzenia o 360° na szyjce zaworu, co znacznie ułatwia montaż w trudno dostępnych miejscach i optymalne ułożenie przewodów.
Niezawodność i automatyzacja pracy
Urządzenie zostało zaprojektowane z myślą o wysokiej niezawodności. Posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania mechanicznych wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu skrajnego położenia. Po pierwszym podłączeniu zasilania, siłownik automatycznie przeprowadza proces adaptacji, dopasowując swój zakres pracy do mechanicznego skoku zaworu.
Przemyślana obsługa i kontrola
- Sterowanie ręczne: W razie potrzeby można ręcznie sterować siłownikiem. Wciśnięcie dedykowanego przycisku rozłącza przekładnię, umożliwiając zmianę położenia trzpienia za pomocą klucza imbusowego. Przycisk można zablokować w pozycji wciśniętej, co ułatwia prace serwisowe.
- Sygnał zwrotny: Siłownik generuje sygnał sprzężenia zwrotnego (0.5...10 V), który precyzyjnie informuje o aktualnym położeniu zaworu. Sygnał ten może być również wykorzystany jako sygnał sterujący dla kolejnych siłowników w instalacji.
- Mechaniczny wskaźnik położenia: Na konsoli urządzenia znajduje się czytelny, mechaniczny wskaźnik, który wizualnie informuje o aktualnym stopniu otwarcia zaworu.
Zastosowanie
Siłownik jest przeznaczony do zastosowań w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Obudowa o stopniu ochrony IP54 zapewnia ochronę przed pyłem i zachlapaniem wodą.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 11 W |
| Pobór mocy w stanie spoczynku: | 1.5 W |
| Moc znamionowa: | 18 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 2500 N |
| Zakres roboczy Y: | 0.5...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 0.5...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Tolerancja pozycjonowania: | ±5% |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | 40 mm |
| Czas ruchu - silnik: | 35 s / 40 mm |
| Poziom mocy akustycznej – silnik: | 65 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Wskaźnik położenia: | Mechaniczny, skok 5...40 mm |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 3.7 kg |
