GM24A

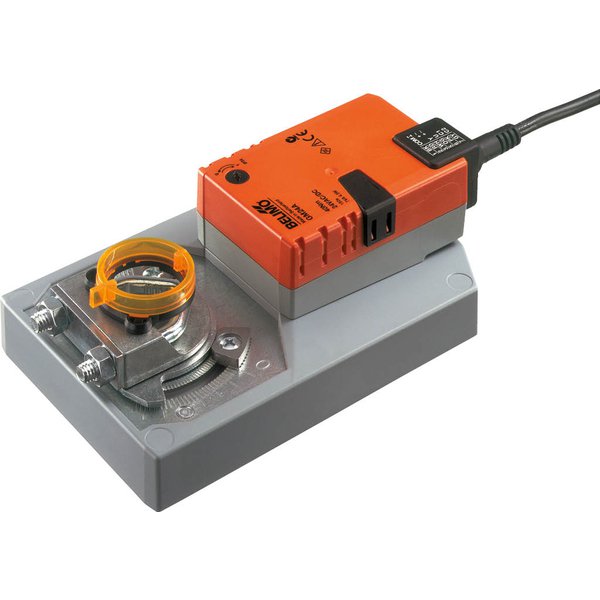

Siłownik GM24A Belimo bez sprężyny, 24 V AC/DC, 40 Nm, sterowanie 2/3-punktowe, kabel połączeniowy

Producent: Belimo

Kod produktu: GM24A

Moment obrotowy Nm :	40 Nm
Napięcie zasilania :	AC/DC 24 V
Przyłącze zasilania / sterowania :	Kabel 1 m, 3x 0.75 mm²
Czas ruchu - silnik :	150 s / 90°
Przyłącze mechaniczne :	Odwracalny uniwersalny zacisk montażowy 12...26.7 mm
Kąt obrotu :	Maks. 95°

Siłownik do przepustnic GM24A Belimo przeznaczony do sterowania w systemach wentylacyjnych i klimatyzacyjnych w instalacjach budynków.

Dane elektryczne
Moment obrotowy Nm :	40 Nm
Napięcie zasilania :	AC/DC 24 V
Przyłącze zasilania / sterowania :	Kabel 1 m, 3x 0.75 mm²
Czas ruchu - silnik :	150 s / 90°
Przyłącze mechaniczne :	Odwracalny uniwersalny zacisk montażowy 12...26.7 mm
Kąt obrotu :	Maks. 95°
Częstotliwość napięcia znamionowego :	50/60 Hz
Zakres roboczy :	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy podczas pracy :	4W
Pobór mocy w stanie spoczynku :	2W
Moc znamionowa :	6 VA
Praca równoległa :	Tak (sprawdzić dane eksploatacyjne)
Pobór mocy - praca :	4W
Dane funkcjonalne
Kierunek ruchu - silnik :	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie :	przyciskiem, z możliwością blokady
Uwaga dotycząca kąta obrotu :	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Poziom mocy akustycznej – silnik :	45 dB(A)
Wskaźnik położenia :	Mechaniczny, podłączany
Bezpieczeństwo
Klasa ochronności UL :	Klasa zasilania 2 wg UL
Kategoria ochronna obudowy IEC/EN :	IP54
Stopień ochrony NEMA/UL :	NEMA 2
Enclosure :	UL, typ obudowy 2
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN :	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Certyfikat UL :	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Certification UL note :	The UL marking on the actuator depends on the production site, the device is UL-compliant in any case
Zasada działania :	Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Odporność na impulsy napięciowe - :	0.8 kV zasilanie / sterowanie
Stopień zanieczyszczenia środowiska :	3
Temperatura otoczenia :	-30...50°C [-22...122°F]
Temperatura przechowywania :	-40...80°C [-40...176°F]
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Nazwa budynku/projektu :	bezobsługowy
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne - niskie (SELV)
Masa
Masa :	1.6 kg
Dane dotyczące bezpieczeństwa
Stopień zanieczyszczenia :	3
Techniczna karta katalogowa :	GM24A
Kategoria dokumentu :	bezobsługowy
Dane dotyczące bezpieczeństwa :	Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Źródło zasilania UL :	Class 2 Supply
UL Approval :	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne :	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności :	Type 1
Power source UL :	Class 2 Supply

Akcesoria mechaniczne

AH-GMA

Dźwignia przepustnicy AH-GMA Belimo, stali ocynkowana, standardowy zacisk montażowy, zakres regulacji zacisku 12...26,7 mm, szczelina szerokości 8,2 mm
