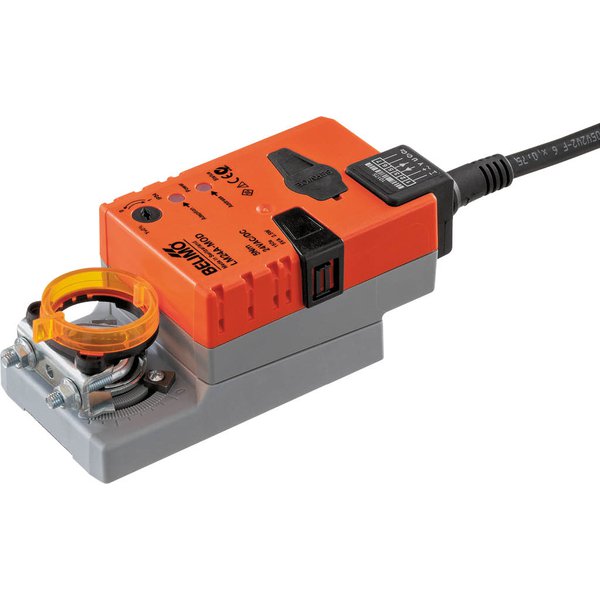

LM24A-MOD
Siłownik obrotowy, 5 Nm, AC/DC 24 V, BACnet MS/TP, Modbus RTU, Szyna MP, 150 s (35...150 s), IP54
Kod produktu: LM24A-MOD
| Zakres roboczy : | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy w stanie spoczynku : | 1.3 W |
| Dane elektryczne | |
|---|---|
| Częstotliwość napięcia znamionowego : | 50/60 Hz |
| Zakres roboczy : | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy w stanie spoczynku : | 1.3 W |
| Moc znamionowa : | 5 VA |
| Przyłącze zasilania / sterowania : | Kabel 1 m, 6x 0.75 mm² |
| Pobór mocy - praca : | 2.5 W |
| Napięcie znamionowe : | AC/DC 24 V |
| Dane funkcjonalne | |
| Kierunek ruchu - silnik : | możliwość wybierania przełącznikiem 0/1 |
| Ręczne przestawianie : | przyciskiem, z możliwością blokady |
| Kąt obrotu : | Maks. 95° |
| Uwaga dotycząca kąta obrotu : | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik : | 150 s / 90° |
| Poziom mocy akustycznej – silnik : | 35 dB(A) |
| Mechanical interface : | Zacisk uniwersalny 6...20 mm |
| Wskaźnik położenia : | Mechaniczny, podłączany |
| Zakres roboczy Y : | 2...10 V |
| Sygnał sprzężenia zwrotnego U : | 2...10 V |
| Tolerancja pozycjonowania : | ±5% |
| Uwaga dotycząca kierunku ruchu : | Y = 0%: położenie przełącznika 0 (obrót w lewo) / 1 (obrót w prawo) |
| Uwaga dotycząca napięcia pomiarowego U : | Maks. 1 mA |
| Regulowany moment obrotowy : | Zredukowany o 25%, 50%, 75% |
| Regulowany kierunek ruchu : | odwracany elektronicznie |
| Regulowany czas ruchu : | 35...150 s |
| Dopasowanie zakresu położeń : | ręczne |
| Różne dopasowania zakresu położeń : | Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Przestawianie, sterowane poprzez Modbus : | MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position) = 50% |
| Regulowane sterowanie ręczne : | MAX = (MIN + 32%)...100% MIN = 0%...(MAX – 32%) ZS = MIN...MAX |
| Regulowany zakres roboczy Y : | 0.5...10 V |
| Regulowany sygnał sprzężenia zwrotnego U : | Punkt początkowy 0.5...8 V Punkt końcowy 2...10 V |
| Moment obrotowy - silnik : | 5 Nm |
| Bezpieczeństwo | |
| Kategoria ochronna obudowy IEC/EN : | IP54 |
| Stopień ochrony NEMA/UL : | NEMA 2 |
| Enclosure : | UL, typ obudowy 2 |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Certyfikat UL : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Zasada działania : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Temperatura otoczenia : | -30...50°C [-22...122°F] |
| Temperatura przechowywania : | -40...80°C [-40...176°F] |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
| Masa | |
| Masa : | 0.55 kg |
| Dane dotyczące bezpieczeństwa | |
| Stopień zanieczyszczenia : | 3 |
| Techniczna karta katalogowa : | LM24A-MOD |
| Kategoria dokumentu : | bezobsługowy |
| Źródło zasilania UL : | Class 2 Supply |
| UL Approval : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne : | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Power source UL : | Class 2 Supply |
| Komunikacja po szynie danych | |
| Liczba węzłów : | BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8 |
| Sterowanie oraz interfejs komunikacyjny : | BACnet MS/TP Modbus RTU (ustawienie fabryczne) MP-Bus |
Akcesoria mechaniczne
AV6-20
Przedłużenie osi Belimo AV6-20, długość 170 mm , do osi o średnicy 6...20 mm, średnica przedłużenia 10 mm
K-ELA
Zacisk montażowy K-ELA Belimo, zakres regulacji zacusku 6...20 mm, zastosowanie z LM..A, jednostronny, opakowanie 20 sztuk
K-ELA10
Zacisk montażowy K-ELA10 Belimo, zakres regulacji zacusku 6…10 mm, zastosowanie z LM..A, jednostronny, opakowanie 20 sztuk
K-ELA13
Zacisk montażowy K-ELA13 Belimo, zakres regulacji zacusku 6…13 mm, zastosowanie z LM..A, jednostronny, opakowanie 20 sztuk
K-ELA16
Zacisk montażowy K-ELA16 Belimo, zakres regulacji zacusku 6…16 mm, zastosowanie z LM..A, jednostronny, opakowanie 20 sztuk
ZFRL12-LMA
Wkładka kształtowa ZFRL8-LMA Belimo z ogranicznikiem kąta obrotu i wskaźnikiem położenia, wymiar 12x12 mm do LM..A, opakowanie 20 szt.
ZFRL8-LMA
Wkładka kształtowa ZFRL8-LMA Belimo z ogranicznikiem kąta obrotu i wskaźnikiem położenia, wymiar 8x8 mm do LM..A, opakowanie 20 szt.
Akcesoria elektryczne
S1A
Styk pomocniczy S1A Belimo, nakładany, 1x SPDT, 1 mA ... 3 (0,5) A, 250 V AC, nastawialny punkt przełączania 0...100%
S2A
Styk pomocniczy S2A Belimo, nakładany, 2x SPDT, 1 mA ... 3 (0,5) A, 250 V AC, nastawialny punkt przełączania 0...100%
Przyrządy serwisowe
ZK1-GEN
Kabel połączeniowy 5 m, A: RJ11 6/4 ZTH EU, B: 6-stykowe gniazdo serwisowe do urządzeń Belimo
