NM24A-S-TP

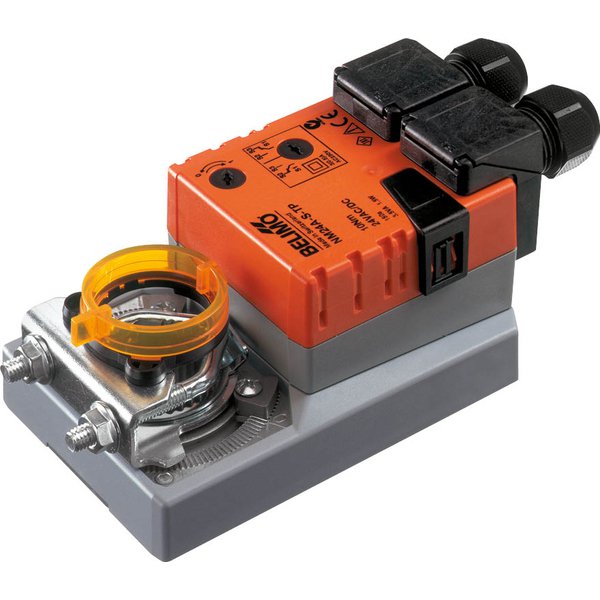

Siłownik NM24A-S-TP Belimo bez sprężyny, 24 V AC/DC, 10 Nm, sterowanie 2/3-punktowe, 1 styk pomocniczy SPDT, zaciski podłączeniowe
Producent: Belimo
Kod produktu: NM24A-S-TP
| Moment obrotowy Nm : | 10 Nm |
| Napięcie zasilania : | AC/DC 24 V |
| Przyłącze zasilania / sterowania : | Zaciski 4 mm² (kabel ø4...10 mm, 3-żyłowy) |
| Czas ruchu - silnik : | 150 s / 90° |
| Styk pomocniczy : | 1x SPDT, 0...100% |
| Przyłącze mechaniczne : | Zacisk uniwersalny 8...26.7 mm |
| Kąt obrotu : | Maks. 95° |
Siłownik do przepustnic NM24A-S-TP Belimo przeznaczony do sterowania w systemach wentylacyjnych i klimatyzacyjnych w instalacjach budynków.
| Moment obrotowy Nm : | 10 Nm |
| Napięcie zasilania : | AC/DC 24 V |
| Przyłącze zasilania / sterowania : | Zaciski 4 mm² (kabel ø4...10 mm, 3-żyłowy) |
| Czas ruchu - silnik : | 150 s / 90° |
| Styk pomocniczy : | 1x SPDT, 0...100% |
| Przyłącze mechaniczne : | Zacisk uniwersalny 8...26.7 mm |
| Kąt obrotu : | Maks. 95° |
| Dane elektryczne | |
|---|---|
| Częstotliwość napięcia znamionowego : | 50/60 Hz |
| Zakres roboczy : | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy podczas pracy : | 1.5 W |
| Pobór mocy w stanie spoczynku : | 0.2 W |
| Moc znamionowa : | 3.5 VA |
| Praca równoległa : | Tak (sprawdzić dane eksploatacyjne) |
| Obciążalność styku pomocniczego : | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Przyłącze styku pomocniczego : | Zaciski 4 mm² (kabel ø4...10 mm, 3-żyłowy) |
| Pobór mocy - praca : | 1.5 W |
| Dane funkcjonalne | |
| Kierunek ruchu - silnik : | możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo) |
| Ręczne przestawianie : | przyciskiem, z możliwością blokady |
| Uwaga dotycząca kąta obrotu : | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Poziom mocy akustycznej – silnik : | 35 dB(A) |
| Wskaźnik położenia : | Mechaniczny, podłączany |
| Bezpieczeństwo | |
| Klasa ochronności UL : | Klasa zasilania 2 wg UL |
| Kategoria ochronna obudowy IEC/EN : | IP54 |
| Stopień ochrony NEMA/UL : | NEMA 2 |
| Enclosure : | UL, typ obudowy 2 |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Certyfikat UL : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Zasada działania : | Type 1.B |
| Odporność na impulsy napięciowe - : | 0.8 kV zasilanie / sterowanie |
| Stopień zanieczyszczenia środowiska : | 3 |
| Temperatura otoczenia : | -30...50°C [-22...122°F] |
| Temperatura przechowywania : | -40...80°C [-40...176°F] |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Dyrektywa dotycząca urządzeń : | Oznakowanie CE zgodnie z 2014/35/UE niskonapięciowych |
| Kategoria ochronna styku pomocniczego : | II Wzmocniona izolacja IEC/EN |
| Odporność na impulsy napięciowe - styk : | 2.5 kV pomocniczy |
| Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
| Masa | |
| Masa : | 0.81 kg |
| Dane dotyczące bezpieczeństwa | |
| Stopień zanieczyszczenia : | 3 |
| Techniczna karta katalogowa : | NM24A-S-TP |
| Kategoria dokumentu : | bezobsługowy |
| Kategoria ochronna styku pomocniczego IEC/ : | II, Wzmocniona izolacja EN |
| Dane dotyczące bezpieczeństwa : | Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Źródło zasilania UL : | Class 2 Supply Kategoria ochronna styku pomocniczego IEC/ II, Wzmocniona izolacja EN |
| UL Approval : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Badanie higieniczne : | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności : | Type 1.B Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Power source UL : | Class 2 Supply |
Akcesoria mechaniczne
AH-25
Dźwignia do osi siłownika AH-25 Belimo, stal ocynkowana, standardowy zacisk montażowy (odwracany), szczelina szerokości 8,2 mm
AV8-25
Przedłużenie osi Belimo AV8-25, długość 250 mm, do osi o średnicy 8...25 mm, średnica przedłużenia 20 mm
K-ENMA
Zacisk montażowy K-ENMA Belimo, zakres regulacji zacisku 8...26 mm z wkładką, zastosowanie z LMQ..A oraz NM..A, jednostronny, opakowanie 20 szt.
K-ENSA
Zacisk montażowy K-ENSA Belimo, zakres regulacji zacisku 8...26 mm z wkładką, zastosowanie z LMQ..A, NM..A oraz SM..A, jednostronny, opakowanie 20 szt.
KG10A
Łącznik przegubowo-kulowy z gwintem M8, KG10A Belimo , do okrągłych drążków stalowych o średnicy 10 mm, stal ocynkowana
KG8
Łącznik przegubowo-kulowy z gwintem M8, KG8 Belimo , do okrągłych drążków stalowych o średnicy 8 mm, stal ocynkowana
KH8
Dźwignia do osi przepustnicy KH8 Belimo, zakres regulacji zacisku 10...18 mm, szczelina szerokości 8,2 mm, stal ocynkowana
ZG-NMA
Zestaw montażowy do łączenia z siłownikiem ZG-NMA Belimo, do montażu płaskiego, do stosowania z LMQ..A, NM..A, NMC..A i NMQ..A
Akcesoria elektryczne
S1A
Styk pomocniczy S1A Belimo, nakładany, 1x SPDT, 1 mA ... 3 (0,5) A, 250 V AC, nastawialny punkt przełączania 0...100%
