NM24A-TP

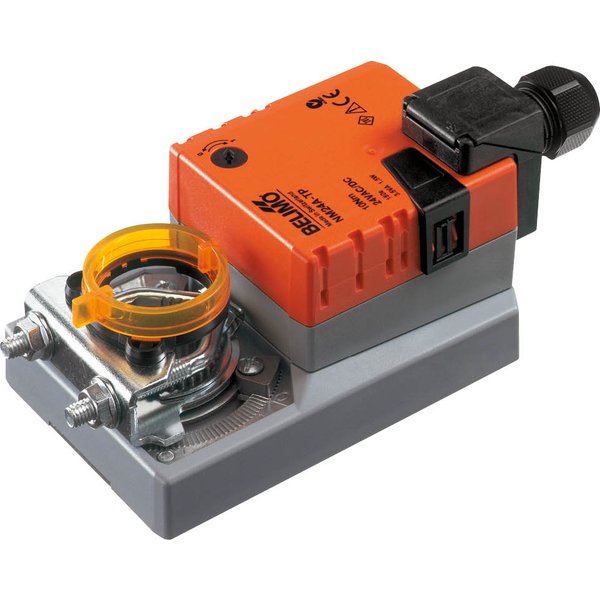

Siłownik NM24A-TP Belimo bez sprężyny, 24 V AC/DC, 10 Nm, sterowanie 2/3-punktowe, zaciski podłączeniowe

Producent: Belimo

Kod produktu: NM24A-TP

Moment obrotowy Nm :	10 Nm
Napięcie zasilania :	AC/DC 24 V
Przyłącze zasilania / sterowania :	Zaciski 4 mm² (kabel ø4...10 mm, 3-żyłowy)
Czas ruchu - silnik :	150 s / 90°
Przyłącze mechaniczne :	Zacisk uniwersalny 8...26.7 mm
Kąt obrotu :	Maks. 95°

Siłownik do przepustnic NM24A-TP Belimo przeznaczony do sterowania w systemach wentylacyjnych i klimatyzacyjnych w instalacjach budynków.

Dane elektryczne
Moment obrotowy Nm :	10 Nm
Napięcie zasilania :	AC/DC 24 V
Przyłącze zasilania / sterowania :	Zaciski 4 mm² (kabel ø4...10 mm, 3-żyłowy)
Czas ruchu - silnik :	150 s / 90°
Przyłącze mechaniczne :	Zacisk uniwersalny 8...26.7 mm
Kąt obrotu :	Maks. 95°
Częstotliwość napięcia znamionowego :	50/60 Hz
Zakres roboczy :	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy podczas pracy :	1.5 W
Pobór mocy w stanie spoczynku :	0.2 W
Moc znamionowa :	3.5 VA
Praca równoległa :	Tak (sprawdzić dane eksploatacyjne)
Pobór mocy - praca :	1.5 W
Dane funkcjonalne
Kierunek ruchu - silnik :	możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
Ręczne przestawianie :	przyciskiem, z możliwością blokady
Uwaga dotycząca kąta obrotu :	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Poziom mocy akustycznej – silnik :	35 dB(A)
Wskaźnik położenia :	Mechaniczny, podłączany
Bezpieczeństwo
Klasa ochronności UL :	Klasa zasilania 2 wg UL
Kategoria ochronna obudowy IEC/EN :	IP54
Stopień ochrony NEMA/UL :	NEMA 2
Enclosure :	UL, typ obudowy 2
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN :	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Certyfikat UL :	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Zasada działania :	Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Odporność na impulsy napięciowe - :	0.8 kV zasilanie / sterowanie
Stopień zanieczyszczenia środowiska :	3
Temperatura otoczenia :	-30...50°C [-22...122°F]
Temperatura przechowywania :	-40...80°C [-40...176°F]
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Nazwa budynku/projektu :	bezobsługowy
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne - niskie (SELV)
Masa
Masa :	0.78 kg
Dane dotyczące bezpieczeństwa
Stopień zanieczyszczenia :	3
Techniczna karta katalogowa :	NM24A-TP
Kategoria dokumentu :	bezobsługowy
Dane dotyczące bezpieczeństwa :	Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Źródło zasilania UL :	Class 2 Supply
UL Approval :	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne :	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności :	Type 1
Power source UL :	Class 2 Supply

Akcesoria mechaniczne

AH-25

Dźwignia do osi siłownika AH-25 Belimo, stal ocynkowana, standardowy zacisk montażowy (odwracany), szczelina szerokości 8,2 mm

AV8-25

Przedłużenie osi Belimo AV8-25, długość 250 mm, do osi o średnicy 8...25 mm, średnica przedłużenia 20 mm

K-ENMA

Zacisk montażowy K-ENMA Belimo, zakres regulacji zacisku 8...26 mm z wkładką, zastosowanie z LMQ..A oraz NM..A, jednostronny, opakowanie 20 szt.

K-ENSA

Zacisk montażowy K-ENSA Belimo, zakres regulacji zacisku 8...26 mm z wkładką, zastosowanie z LMQ..A, NM..A oraz SM..A, jednostronny, opakowanie 20 szt.
