NF24G-SR-S2-L

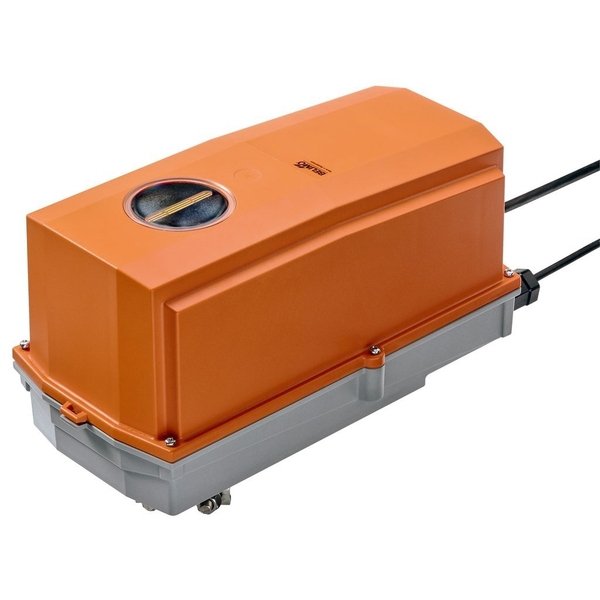

Siłownik obrotowy do zastosowań na zewnątrz NF24G-SR-S2-L Belimo, ze sprężyną powrotną, 24 V AC/DC, 10 Nm, sterowanie analogowe (2...10 V DC), 2 styki pomocnicze SPDT, IP66/NEMA4
Producent: Belimo
Kod produktu: NF24G-SR-S2-L
Moment obrotowy Nm : | 10 Nm |
Napięcie zasilania : | AC/DC 24 V |
Sterowanie : | 2...10 V |
Przyłącze zasilania / sterowania : | Kabel 1 m, 4x 0.75 mm² (bezhalogenowy) |
Czas ruchu - silnik : | 150 s / 90° |
Styk pomocniczy : | 2x SPDT, 1x 10% / 1x 11...100% |
Sygnał sprzężenia zwrotnego U : | 2...10 V |
Przyłącze mechaniczne : | Zacisk uniwersalny 12...26.7 mm |
Kąt obrotu : | Maks. 95° |
Czas ruchu – funkcja bezpieczeństwa : | <20 s @ -20...50°C / <60 s @ -30°C |
Cechy:
- Silownik ze sprezyna powrotna
- 10 Nm, 150 s / 90°, 90°
- 24 V AC/DC, analogowe, 2 x SPDT
- IP 66 NEMA4, Reczne przestawianie ze zintegrowanym zatrzymaniem pozycji
- Czas ruchu - spr. powrotna < 20 s / lewo
- Sterowanie 0…10 V DC
- Zakres pracy 2…10 V DC
- Sygnal sprzezenia zwrotnego 2…10 V DC
- Przylacza kabel FRNC, dlugosc 1 m
- Styk pomocniczy 2 zintegrowane
- Zabierak osi Zacisk uniwersalny
- Ogranicznik kata obrotu ustawiany recznie
Moment obrotowy Nm : | 10 Nm |
Napięcie zasilania : | AC/DC 24 V |
Sterowanie : | 2...10 V |
Przyłącze zasilania / sterowania : | Kabel 1 m, 4x 0.75 mm² (bezhalogenowy) |
Czas ruchu - silnik : | 150 s / 90° |
Styk pomocniczy : | 2x SPDT, 1x 10% / 1x 11...100% |
Sygnał sprzężenia zwrotnego U : | 2...10 V |
Przyłącze mechaniczne : | Zacisk uniwersalny 12...26.7 mm |
Kąt obrotu : | Maks. 95° |
Dane elektryczne | |
---|---|
Częstotliwość napięcia znamionowego : | 50/60 Hz |
Zakres roboczy : | AC 19.2...28.8 V / DC 21.6...28.8 V |
Pobór mocy w stanie spoczynku : | 2.5 W |
Moc znamionowa : | 5.5 VA |
Praca równoległa : | Tak (sprawdzić dane eksploatacyjne) |
Obciążalność styku pomocniczego : | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
Przyłącze styku pomocniczego : | Kabel 1 m, 6x 0.75 mm² (bezhalogenowy) |
Pobór mocy - praca : | 3.5 W |
Dane funkcjonalne | |
Kierunek ruchu - silnik : | możliwość wybierania przełącznikiem L/R |
Ręczne przestawianie : | przy użyciu korby i przełącznika blokady |
Uwaga dotycząca kąta obrotu : | możliwość regulacji od 33% z krokiem 2,5% (z ogranicznikiem mechanicznym) |
Poziom mocy akustycznej – silnik : | 40 dB(A) |
Wskaźnik położenia : | Mechaniczny, podłączany |
Impedancja wejściowa : | 100 kΩ |
Tolerancja pozycjonowania : | ±5% |
Kierunek ruchu - funkcja bezpieczeństwa : | L (ccw) |
Czas ruchu – funkcja bezpieczeństwa : | <20 s @ -20...50°C / <60 s @ -30°C |
Trwałość : | Min. 60'000 pozycji bezpiecznych |
Uwaga dotycząca napięcia pomiarowego U : | Maks. 0,5 mA |
Moment obrotowy - funkcja bezpieczeństwa : | 10 Nm |
Bezpieczeństwo | |
Kategoria ochronna obudowy IEC/EN : | IP66/67 |
Stopień ochrony NEMA/UL : | NEMA 4X |
Enclosure : | UL, typ obudowy 4X |
Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
Certyfikat UL : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
Zasada działania : | Type 1.AA.B Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
Temperatura otoczenia : | -30...50°C [-22...122°F] |
Temperatura przechowywania : | -40...80°C [-40...176°F] |
Wilgotność otoczenia : | Maks. 100% wilgotność wzgl. |
Dyrektywa dotycząca urządzeń : | Oznakowanie CE zgodnie z 2014/35/UE niskonapięciowych |
Odporność na impulsy napięciowe - styk : | 2.5 kV pomocniczy |
Uwaga dotycząca temperatury otoczenia : | -40...50°C dla siłownika z wbudowaną grzałką |
Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
Masa | |
Masa : | 4.4 kg |
Dane dotyczące bezpieczeństwa | |
Stopień zanieczyszczenia : | 4 |
Techniczna karta katalogowa : | NF24G-SR-S2-L |
Kategoria dokumentu : | bezobsługowy |
Kategoria ochronna styku pomocniczego IEC/ : | II, Wzmocniona izolacja EN |
Źródło zasilania UL : | Class 2 Supply |
UL Approval : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
Rodzaj czynności : | Type 1.AA.B Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
Power source UL : | Class 2 Supply |
