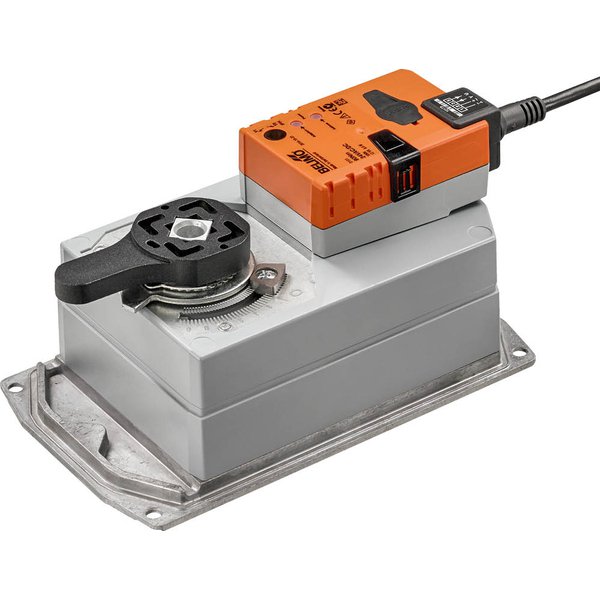

DR24A-SR-5
Siłownik obrotowy, Maks. 90 Nm (wartość niestała), AC/DC 24 V, 2...10 V, 150 s, IP54, F05
Kod produktu: DR24A-SR-5
| Moment obrotowy Nm : | Maks. 90 Nm (wartość niestała) (wartość niestała) |
| Napięcie zasilania : | AC/DC 24 V |
| Sterowanie : | 2...10 V |
| Przyłącze zasilania / sterowania : | Kabel 1 m, 4x 0.75 mm² |
| Czas ruchu - silnik : | 150 s / 90° |
| Sygnał sprzężenia zwrotnego U : | 2...10 V |
| Moment obrotowy Nm : | Maks. 90 Nm (wartość niestała) (wartość niestała) |
| Napięcie zasilania : | AC/DC 24 V |
| Sterowanie : | 2...10 V |
| Przyłącze zasilania / sterowania : | Kabel 1 m, 4x 0.75 mm² |
| Czas ruchu - silnik : | 150 s / 90° |
| Sygnał sprzężenia zwrotnego U : | 2...10 V |
| Dane elektryczne | |
|---|---|
| Częstotliwość napięcia znamionowego : | 50/60 Hz |
| Zakres roboczy : | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy podczas pracy : | 9W |
| Pobór mocy w stanie spoczynku : | 2W |
| Moc znamionowa : | 12 VA |
| Praca równoległa : | Tak (sprawdzić dane eksploatacyjne) |
| Pobór mocy - praca : | 9W |
| Dane funkcjonalne | |
| Ręczne przestawianie : | przyciskiem, z możliwością blokady |
| Poziom mocy akustycznej – silnik : | 45 dB(A) |
| Wskaźnik położenia : | Mechaniczny, zintegrowany |
| Impedancja wejściowa : | 100 kΩ |
| Uwaga dotycząca napięcia pomiarowego : | Maks. 1 mA U |
| Tolerancja pozycjonowania : | ±5% |
| Uwaga dotycząca napięcia pomiarowego U : | Maks. 1 mA |
| Bezpieczeństwo | |
| Klasa ochronności UL : | Klasa zasilania 2 wg UL |
| Kategoria ochronna obudowy IEC/EN : | IP54 |
| Stopień ochrony NEMA/UL : | NEMA 2 |
| Enclosure : | UL, typ obudowy 2 |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Certyfikat UL : | cULus wg UL60730-1A, UL60730-2-14 oraz CAN/CSA E60730-1:02 |
| Certification UL note : | The UL marking on the actuator depends on the production site, the device is UL-compliant in any case |
| Zasada działania : | Type 1 |
| Odporność na impulsy napięciowe - : | 0.8 kV zasilanie / sterowanie |
| Stopień zanieczyszczenia środowiska : | 3 |
| Temperatura otoczenia : | -30...50°C [-22...122°F] |
| Temperatura przechowywania : | -40...80°C [-40...176°F] |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Nazwa budynku/projektu : | bezobsługowy |
| Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
| Masa | |
| Masa : | 3.7 kg |
| Dane dotyczące bezpieczeństwa | |
| Stopień zanieczyszczenia : | 3 |
| Kategoria dokumentu : | bezobsługowy |
| Źródło zasilania UL : | Class 2 Supply |
| UL Approval : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Dane mechaniczne | |
| Przyłącze kołnierzowe : | F05 |
Akcesoria elektryczne
S1A
Styk pomocniczy S1A Belimo, nakładany, 1x SPDT, 1 mA ... 3 (0,5) A, 250 V AC, nastawialny punkt przełączania 0...100%
