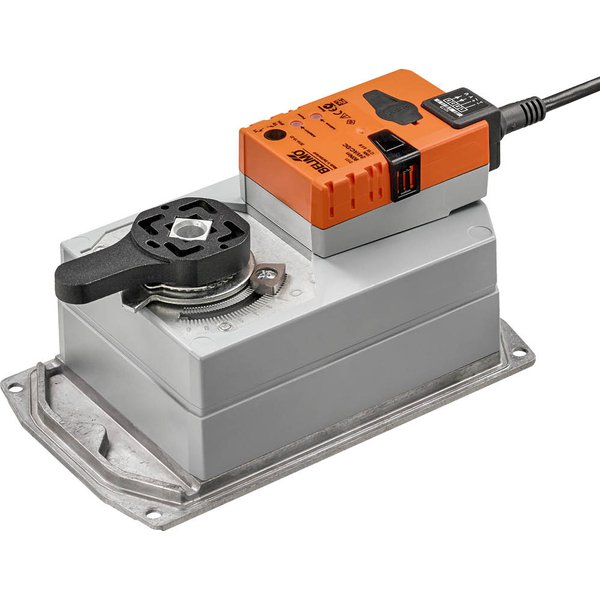

DR24A-SR-7

Siłownik obrotowy, Maks. 90 Nm (wartość niestała), AC/DC 24 V, 2...10 V, 150 s, IP54, F07
Kod produktu: DR24A-SR-7
Zakres roboczy : AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy podczas pracy : 9W
Pobór mocy w stanie spoczynku : 2W
Dane elektryczne
Częstotliwość napięcia znamionowego : 50/60 Hz
Zakres roboczy : AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy podczas pracy : 9W
Pobór mocy w stanie spoczynku : 2W
Moc znamionowa : 12 VA
Przyłącze zasilania / sterowania : Kabel 1 m, 4 x 0.75 mm²
Praca równoległa : Tak (sprawdzić dane eksploatacyjne)
Napięcie znamionowe : AC/DC 24 V
Dane funkcjonalne
Ręczne przestawianie : przyciskiem, z możliwością blokady
Czas ruchu - silnik : 150 s / 90°
Poziom mocy akustycznej – silnik : 45 dB(A)
Wskaźnik położenia : Mechaniczny (wbudowany)
Zakres roboczy Y : 2...10 V
Impedancja wejściowa : 100 kΩ
Sygnał sprzężenia zwrotnego U : 2...10 V
Uwaga dotycząca napięcia pomiarowego : Maks. 1 mA U
Tolerancja pozycjonowania : ±5%
Moment obrotowy - silnik : Maks. 90 Nm (wartość niestała)
Bezpieczeństwo
Klasa ochronności UL : Klasa zasilania 2 wg UL
Kategoria ochronna obudowy IEC/EN : IP54
Stopień ochrony NEMA/UL : NEMA 2
Enclosure : UL, typ obudowy 2
Kompatybilność elektromagnetyczna : Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN : IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Certyfikat UL : cULus wg UL60730-1A, UL60730-2-14 oraz CAN/CSA E60730-1:02
Certification UL note : The UL marking on the actuator depends on the production site, the device is UL-compliant in any case
Zasada działania : Type 1
Odporność na impulsy napięciowe - : 0.8 kV zasilanie / sterowanie
Stopień zanieczyszczenia środowiska : 3
Temperatura otoczenia : -30...50°C
Temperatura przechowywania : -40...80°C
Wilgotność otoczenia : Maks. 95% wilgotność wzgl., brak kondesacji
Nazwa budynku/projektu : bezobsługowy
Klasa ochronności IEC/EN : III Safety Extra-Low Voltage (SELV)
Masa
Masa : 4.1 kg Siłownik obrotowy, analogowe, AC/DC 24 V, 90 Nm, Czas ruchu - silnik 150 s
Dane mechaniczne
Przyłącze kołnierzowe : F07
