TF230-SR

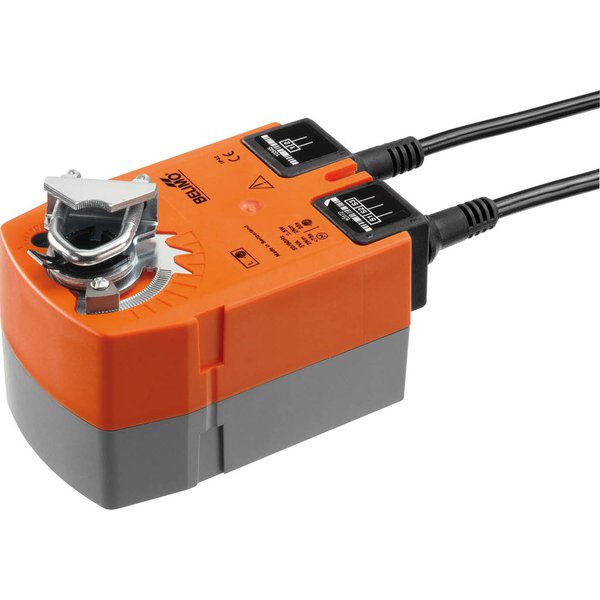

Siłownik TF230-SR Belimo ze sprężyną powrotną, 230 V AC, 2 Nm, sterowanie analogowe (2...10 V DC)
Producent: Belimo
Kod produktu: TF230-SR
| Moment obrotowy Nm : | 2.5 Nm |
| Moment obrotowy - funkcja : | 2.5 Nm bezpieczeństwa |
| Napięcie zasilania : | AC 100...240 V |
| Sterowanie : | 2...10 V |
| Przyłącze zasilania : | Kabel 1 m, 2 x 0.75 mm² |
| Czas ruchu - silnik : | 150 s / 90° |
| Sygnał sprzężenia zwrotnego U : | 2...10 V |
| Przyłącze mechaniczne : | Zacisk uniwersalny 6...12.7 mm |
| Kąt obrotu : | Maks. 95° |
| Czas ruchu – funkcja bezpieczeństwa : | <25 s / 90° |
Cechy:
- Silowniki ze sprezyna powrotna
- 2.5 Nm, < 150 s, 95°
- 230 V AC, analogowe
- IP 42,
- Czas ruchu - spr. powrotna < 25 s
- Sterowanie 0…10 V DC
- Zakres pracy 2…10 V DC
- Sygnal sprzezenia zwrotnego 2…10 V DC
- Przylacza Kabel PCV 1 m
- Zabierak osi Zacisk uniwersalny
| Moment obrotowy Nm : | 2.5 Nm |
| Moment obrotowy - funkcja : | 2.5 Nm bezpieczeństwa |
| Napięcie zasilania : | AC 100...240 V |
| Sterowanie : | 2...10 V |
| Przyłącze zasilania : | Kabel 1 m, 2 x 0.75 mm² |
| Czas ruchu - silnik : | 150 s / 90° |
| Sygnał sprzężenia zwrotnego U : | 2...10 V |
| Przyłącze mechaniczne : | Zacisk uniwersalny 6...12.7 mm |
| Kąt obrotu : | Maks. 95° |
| Dane elektryczne | |
|---|---|
| Częstotliwość napięcia znamionowego : | 50/60 Hz |
| Zakres roboczy : | AC 85...265 V |
| Pobór mocy podczas pracy : | 2.5 W |
| Pobór mocy w stanie spoczynku : | 2W |
| Moc znamionowa : | 5 VA |
| Praca równoległa : | Tak (sprawdzić dane eksploatacyjne) |
| Przyłącze sterowania : | Kabel 1 m, 3 x 0.75 mm² |
| Pobór mocy - praca : | 2.5 W |
| Dane funkcjonalne | |
| Kierunek ruchu - silnik : | możliwość wybierania przełącznikiem L/R |
| Ręczne przestawianie : | Nie |
| Uwaga dotycząca kąta obrotu : | możliwość regulacji od 37% z krokiem 2,5% (z ogranicznikiem mechanicznym) |
| Poziom mocy akustycznej – silnik : | 50 dB(A) |
| Wskaźnik położenia : | Mechaniczny |
| Impedancja wejściowa : | 100 kΩ |
| Uwaga dotycząca napięcia pomiarowego : | Maks. 0,5 mA U |
| Tolerancja pozycjonowania : | ±5% |
| Kierunek ruchu - funkcja bezpieczeństwa : | możliwość wybierania poprzez montaż L/P |
| Czas ruchu – funkcja bezpieczeństwa : | <25 s / 90° |
| Trwałość : | Min. 60'000 pozycji bezpiecznych |
| Uwaga dotycząca napięcia pomiarowego U : | Maks. 0,5 mA |
| Moment obrotowy - funkcja bezpieczeństwa : | 2.5 Nm |
| Bezpieczeństwo | |
| Kategoria ochronna obudowy IEC/EN : | IP42 |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Zasada działania : | Type 1.AA |
| Odporność na impulsy napięciowe - : | 2.5 kV sterowanie |
| Stopień zanieczyszczenia środowiska : | 2 |
| Temperatura otoczenia : | -30...50°C [-22...122°F] |
| Temperatura przechowywania : | -40...80°C [-40...176°F] |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Nazwa budynku/projektu : | bezobsługowy |
| Dyrektywa dotycząca urządzeń : | Oznakowanie CE zgodnie z 2014/35/UE niskonapięciowych |
| Kategoria ochrony przeciwprzepięciowej : | II |
| Klasa ochronności IEC/EN : | II, Wzmocniona izolacja |
| Masa | |
| Masa : | 0.78 kg |
| Dane dotyczące bezpieczeństwa | |
| Stopień zanieczyszczenia : | 2 |
| Techniczna karta katalogowa : | TF230-SR |
| Kategoria dokumentu : | bezobsługowy |
| Odporność na impulsy napięciowe - zasilanie : | 2.5 kV Odporność na impulsy napięciowe - sterowanie 2.5 kV |
| Badanie higieniczne : | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności : | Type 1.AA |
Akcesoria mechaniczne
AV6-20
Przedłużenie osi Belimo AV6-20, długość 170 mm , do osi o średnicy 6...20 mm, średnica przedłużenia 10 mm
KG10A
Łącznik przegubowo-kulowy z gwintem M8, KG10A Belimo , do okrągłych drążków stalowych o średnicy 10 mm, stal ocynkowana
KG8
Łącznik przegubowo-kulowy z gwintem M8, KG8 Belimo , do okrągłych drążków stalowych o średnicy 8 mm, stal ocynkowana
KH8
Dźwignia do osi przepustnicy KH8 Belimo, zakres regulacji zacisku 10...18 mm, szczelina szerokości 8,2 mm, stal ocynkowana
SB-TF
Przedłużenie osi Belimo AV6-20, długość 170 mm , do osi o średnicy 6...20 mm, średnica przedłużenia 10 mm
ZF8-TF
Dodatkowy adapter do przepustnic ZF8-LF Belimo, odpowiednio do TF.., ze złączem profilowanym 8x8 mm
ZG-TF1
Zestaw montażowy do łączenia z siłownikiem ZG-TF1 Belimo, do montażu płaskiego i bocznego, do stosowania z TF
Akcesoria elektryczne
CRP24-B1
Pozycjoner do montażu na ścianie CRP24-B1 Belimo, 0...100% nastawialny, wejście przełączane 0...10 V / 2...10 V, wyjście przestawiane Y
SGA24
Pozycjoner do montażu na ścianie SGA24 Belimo, 0...100%, wybierany zakres pracy 0...10 V DC lub 2...10 V DC
SGE24
Pozycjoner do wbudowania SGE24 Belimo, 0...100%, wybierany zakres pracy 0...10 V DC lub 2...10 V DC
SGF24
Pozycjoner do montażu tablicowego SGF24 Belimo, 0...100%, wybierany zakres pracy 0...10 V DC lub 2...10 V DC
