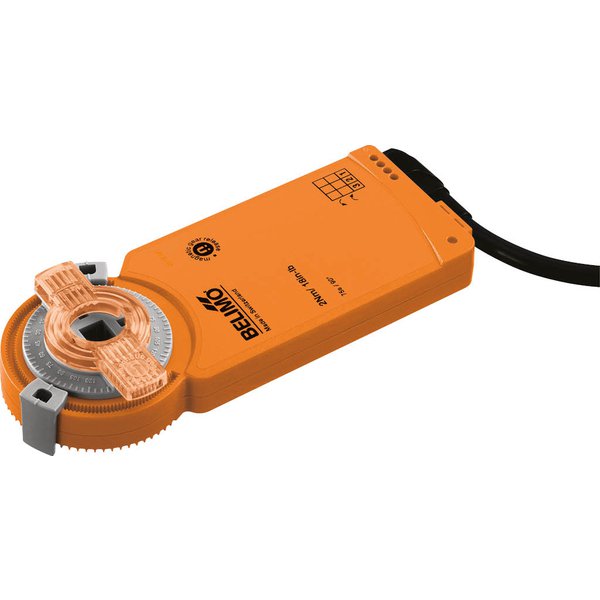

CM24G-SR-F-L

Kod produktu: CM24G-SR-F-L

Moment obrotowy Nm :	2 Nm
Napięcie zasilania :	AC/DC 24 V
Sterowanie :	2...10 V
Przyłącze zasilania / sterowania :	Kabel 1 m, 4x 0.75 mm²
Czas ruchu - silnik :	75 s / 90°
Sygnał sprzężenia zwrotnego U :	2...10 V
Przyłącze mechaniczne :	Połączenie kształtowe 8x8 mm
Kąt obrotu :	95°, stałe ustawienie

Dane elektryczne
Moment obrotowy Nm :	2 Nm
Napięcie zasilania :	AC/DC 24 V
Sterowanie :	2...10 V
Przyłącze zasilania / sterowania :	Kabel 1 m, 4x 0.75 mm²
Czas ruchu - silnik :	75 s / 90°
Sygnał sprzężenia zwrotnego U :	2...10 V
Przyłącze mechaniczne :	Połączenie kształtowe 8x8 mm
Kąt obrotu :	95°, stałe ustawienie
Częstotliwość napięcia znamionowego :	50/60 Hz
Zakres roboczy :	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy w stanie spoczynku :	0.5 W
Moc znamionowa :	1.5 VA
Praca równoległa :	Tak (sprawdzić dane eksploatacyjne)
Pobór mocy - praca :	1W
Dane funkcjonalne
Kierunek ruchu - silnik :	obrót w lewo
Ręczne przestawianie :	przy użyciu magnesu
Poziom mocy akustycznej – silnik :	35 dB(A)
Wskaźnik położenia :	Mechaniczny, podłączany (ze zintegrowanym magnesem wysprzęglającym przekładnię)
Impedancja wejściowa :	100 kΩ
Tolerancja pozycjonowania :	±5%
Uwaga dotycząca kierunku ruchu :	Y = 0 V: lewy ogranicznik, położenie 0
Uwaga dotycząca napięcia pomiarowego U :	Maks. 1 mA
Bezpieczeństwo
Kategoria ochronna obudowy IEC/EN :	IP66
Stopień ochrony NEMA/UL :	NEMA 2
Enclosure :	UL, typ obudowy 2
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN :	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Temperatura otoczenia :	-30...50°C [-22...122°F]
Temperatura przechowywania :	-40...80°C [-40...176°F]
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne - niskie (SELV)
Masa
Masa :	0.25 kg
Dane dotyczące bezpieczeństwa
Stopień zanieczyszczenia :	3
Kategoria dokumentu :	bezobsługowy
Źródło zasilania UL :	Class 2 Supply
UL Approval :	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne :	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności :	Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
