LHV-D3-KNX
| Rodzaj ruchu: | Liniowy |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Z interfejsem komunikacyjnym |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

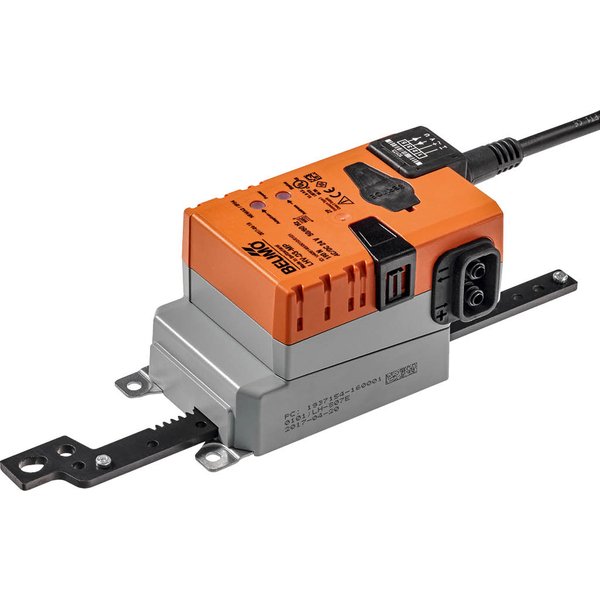

Kompleksowe rozwiązanie VAV-Compact LHV-D3-KNX
Urządzenie LHV-D3-KNX to zintegrowany system typu VAV-Compact, który łączy w sobie precyzyjny regulator VAV, dynamiczny czujnik różnicy ciśnień (Δp) oraz wydajny siłownik liniowy. Zostało zaprojektowane do sterowania aparatami VAV w instalacjach HVAC w strefach komfortu, takich jak biura, hotele czy budynki mieszkalne, zapewniając regulację przepływu powietrza niezależnie od wahań ciśnienia w kanale.
Zintegrowany, bezobsługowy czujnik ciśnienia jest odpowiedni do pomiaru nawet bardzo małych przepływów objętościowych, co czyni go idealnym rozwiązaniem dla nowoczesnych systemów wentylacji i klimatyzacji.
Główne cechy i funkcje
- Wszechstronne zastosowanie: Przeznaczone do systemów o zmiennym (VAV) i stałym (CAV) przepływie powietrza, a także do pracy w trybie regulacji położenia.
- Dynamiczny czujnik przepływu: Wyposażone w dynamiczny czujnik przepływu Belimo D3, gwarantujący dokładny pomiar w zakresie ciśnienia różnicowego 0...500 Pa.
- Integracja z KNX: Posiada wbudowany interfejs komunikacyjny KNX (tryb S) do bezproblemowej integracji z systemami automatyki budynkowej.
- Przetwarzanie sygnałów: Umożliwia podłączenie i przetwarzanie sygnałów z zewnętrznych czujników, np. czujnika temperatury lub styku przełączającego.
- Wentylacja na żądanie (DCV): Funkcja wysyłania sygnału zapotrzebowania (na podstawie położenia przepustnicy) do nadrzędnego systemu automatyki w celu optymalizacji pracy wentylacji.
- Łatwa obsługa: Wbudowane gniazdo serwisowe ułatwia podłączenie narzędzi konfiguracyjnych i diagnostycznych, takich jak Belimo Assistant 2.
Wszechstronne tryby pracy
Regulacja zmiennego przepływu powietrza (VAV): Urządzenie płynnie dostosowuje przepływ powietrza w zdefiniowanym zakresie (V'min–V'max) w odpowiedzi na sygnały z regulatorów temperatury czy czujników CO₂, co pozwala na energooszczędną klimatyzację stref i pomieszczeń.
Regulacja stałego przepływu objętościowego (CAV): Umożliwia utrzymanie stałego natężenia przepływu powietrza. Funkcja ta może być realizowana skokowo (np. ZAMKNIĘTE / Min / Maks) w zależności od potrzeb instalacji.
Sterowanie położeniem: Siłownik może pracować w trybie otwartej pętli, działając jako jednostka wykonawcza sterowana przez zewnętrzny system regulacji VAV.
Integracja z systemem KNX
Dzięki wbudowanemu interfejsowi KNX (tryb S), siłownik można bezpośrednio połączyć z magistralą KNX i zintegrować z dowolnymi urządzeniami w systemie, które obsługują odpowiednie obiekty komunikacyjne. Dodatkowo, w trybie pracy z magistralą, możliwe jest podłączenie do siłownika pasywnego lub aktywnego czujnika (0...10V) i udostępnienie jego odczytów w całej sieci KNX.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 2.5 W |
| Pobór mocy w stanie spoczynku: | 1.5 W |
| Moc znamionowa: | 4.5 VA |
| Prąd rozruchowy (Imax): | 8.0 A @ 5 ms |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 6x 0.75 mm² |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | KNX (tryb S) |
| Liczba węzłów: | maks. 64 na segment linii, ograniczenie liczby węzłów z kablem połączeniowym w przypadku krótkich linii |
| Kanał komunikacji: | KNX TP |
| Tryb konfiguracji: | Tryb S |
| Current consumption of KNX-Bus: | maks. 5 mA |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 150 N |
| V'max nastawialne: | 20...100% V'nom |
| V'mid nastawialne: | >V'min...<V'max |
| V'min nastawialne: | 0...100% wartości V'nom (<V'max) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | 100 mm |
| Dane pomiarowe | |
| Metoda pomiaru: | Belimo D3, dynamiczny czujnik przepływu |
| Pozycja montażu: | niezależny od pozycji, brak konieczności zerowania |
| Zakres działania ciśnienia różnicowego: | 0...500 Pa |
| Maksymalne ciśnienie w instalacji: | 1500 Pa |
| Ciśnienie rozrywające: | ±5 kPa |
| Kompensacja wysokości: | Regulacja wysokości systemu (zakres 0...3000 m n.p.m.) |
| Stan pomiaru powietrza: | 0...50 °C / 5...95% wilg. wzgl. przy braku kondensacji |
| Przyłącze rurki ciśnieniowej: | Średnica nypla 5,3 mm |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -20...80°C [-4...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.57 kg |
