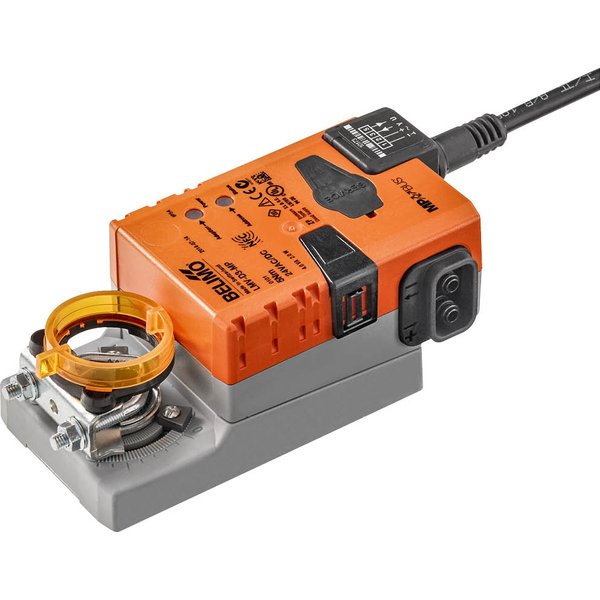

LMV-D3-MP

Urządzenie VAV-Compact – z regulatorem VAV, dynamicznym czujnikiem Δp i siłownikiem do przepustnic, 5 Nm, MP-Bus, 0/2...10 VObszar zastosowania: aparaty VAV w strefie komfortuZastosowanie: VAV/CAV, regulacja położenia

Producent: Belimo

Kod produktu: LMV-D3-MP

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	5 Nm
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Zintegrowane rozwiązanie dla systemów VAV

Urządzenie LMV-D3-MP to kompaktowy i zaawansowany system przeznaczony do regulacji przepływu powietrza w instalacjach wentylacyjnych i klimatyzacyjnych, dedykowany do zastosowań w strefach komfortu. Łączy w sobie funkcje regulatora VAV, dynamicznego czujnika różnicy ciśnień oraz siłownika do przepustnic, oferując wszechstronne możliwości sterowania.

Główne Zastosowania i Funkcje

Regulacja zmiennego przepływu powietrza (VAV): Umożliwia płynne sterowanie przepływem w zakresie od V'min do V'max, dostosowując wentylację do aktualnego zapotrzebowania, co przekłada się na energooszczędną klimatyzację stref i pomieszczeń.
Regulacja stałego przepływu objętościowego (CAV): Zapewnia utrzymanie stałego natężenia przepływu, z opcją implementacji przełączania stopniowego (np. ZAMKNIĘTY / Min / Maks).
Sterowanie położeniem: Urządzenie może działać jako przetwornik i siłownik w ramach zewnętrznej pętli regulacji, precyzyjnie kontrolując położenie przepustnicy.
Precyzyjny pomiar ciśnienia: Zintegrowany, bezobsługowy i dynamiczny czujnik przepływu Belimo D3 gwarantuje dokładne pomiary nawet przy bardzo małych przepływach objętościowych w zakresie 0...500 Pa.

Zaawansowane Możliwości i Integracja

Komunikacja przez MP-Bus: Urządzenie można łatwo zintegrować z systemami automatyki budynkowej za pomocą magistrali Belimo MP-Bus. Interfejs komunikacyjny pozwala również na przetwarzanie sygnałów z podłączonych czujników.
Nowoczesna konfiguracja: Parametry urządzenia można w prosty sposób modyfikować za pomocą aplikacji Belimo Assistant 2. Komunikacja jest możliwa bezprzewodowo przez interfejs NFC lub przewodowo przez dedykowane gniazdo serwisowe.
Wentylacja sterowana zapotrzebowaniem (DCV): Funkcja DCV pozwala na wysyłanie sygnału o aktualnym zapotrzebowaniu (wynikającym z położenia przepustnicy) do nadrzędnego systemu zarządzania budynkiem.
Łatwa obsługa ręczna: Dedykowany przycisk pozwala na ręczne przestawienie przepustnicy po wysprzęgleniu przekładni. Urządzenie wyposażone jest również w mechaniczny wskaźnik położenia.

Informacje ogólne
Model:	LMV-D3-MP
Obszar zastosowania:	aparaty VAV w strefie komfortu
Zastosowanie:	VAV/CAV, regulacja położenia
Czujnik:	Belimo D3, dynamiczny czujnik przepływu
Zakres działania ciśnienia różnicowego:	0...500 Pa
Sterowanie:	z interfejsem komunikacyjnym, analogowe (0/2...10 V)
Komunikacja po szynie:	Belimo MP-Bus
Funkcje:	Przetwarzanie sygnałów czujników
Podłączanie przyrządów serwisowych:	gniazdo serwisowe, interfejs NFC
Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	2W
Pobór mocy w stanie spoczynku:	1W
Moc znamionowa:	4 VA
Prąd rozruchowy (Imax):	8.0 A @ 5 ms
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 8
Dane funkcjonalne
Moment obrotowy - silnik:	5 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y:	0...10 V
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0...8 V, Punkt końcowy 2...10 V
V'max nastawialne:	20...100% V'nom
V'mid nastawialne:	>V'min...
V'min nastawialne:	0...100% wartości V'nom (
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	95°
Uwaga dotycząca kąta obrotu:	regulowane ograniczenie mechaniczne lub elektryczne
Mechanical interface:	Zacisk uniwersalny 6...20 mm
Wskaźnik położenia:	Mechaniczny
Dane pomiarowe
Metoda pomiaru:	Belimo D3, dynamiczny czujnik przepływu
Pozycja montażu:	niezależny od pozycji, brak konieczności zerowania
Zakres działania ciśnienia różnicowego:	0...500 Pa
Maksymalne ciśnienie w instalacji:	1500 Pa
Ciśnienie rozrywające:	±5 kPa
Kompensacja wysokości:	Regulacja wysokości systemu (zakres 0...3000 m n.p.m.)
Stan pomiaru powietrza:	0...50 °C / 5...95% wilg. wzgl. przy braku kondensacji
Przyłącze rurki ciśnieniowej:	Średnica nypla 5,3 mm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne — niskie (PELV)
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	0...50°C [32...122°F]
Temperatura przechowywania:	-20...80°C [-4...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.45 kg

Akcesoria elektryczne

CRA24-B3
