LMV-M1-MP
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 5 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Hybrydowe (z komunikacją/analogowe) |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

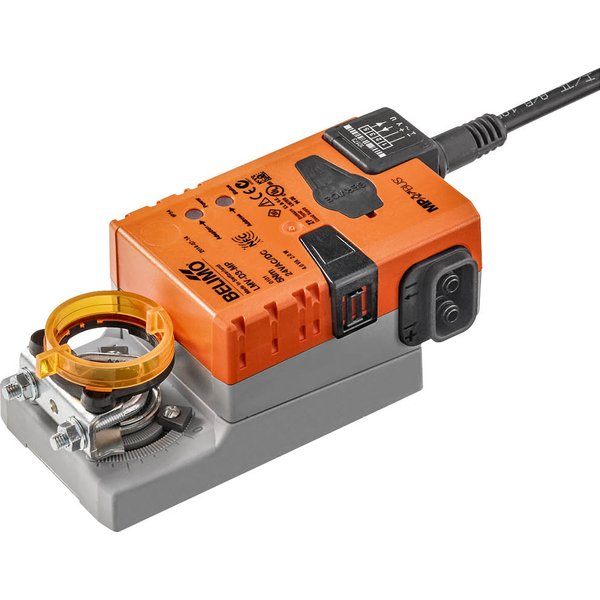

Zintegrowany regulator VAV-Compact LMV-M1-MP
Kompaktowe urządzenie VAV, które integruje w sobie regulator, siłownik do przepustnic oraz precyzyjny, statyczny czujnik różnicy ciśnień typu membranowego. Jest to rozwiązanie przeznaczone do sterowania przepływem powietrza w nowoczesnych instalacjach wentylacyjnych.
Wszechstronne zastosowanie
Regulator VAV-Compact został zaprojektowany do niezależnego od zmian ciśnienia sterowania przepływem powietrza. Sprawdza się doskonale zarówno w strefach komfortu, takich jak biura, hotele czy budynki mieszkalne, jak i w bardziej wymagających instalacjach z zanieczyszczonym powietrzem.
Elastyczne tryby pracy
Urządzenie oferuje elastyczne funkcje regulacyjne, w tym:
- Regulacja zmiennego przepływu (VAV): Umożliwia dostosowanie ilości powietrza do aktualnego zapotrzebowania, co przekłada się na energooszczędną klimatyzację poszczególnych pomieszczeń lub stref.
- Regulacja stałego przepływu (CAV): Zapewnia utrzymanie stałego natężenia przepływu, z możliwością wdrożenia przełączania stopniowego.
- Sterowanie położeniem: Pozwala na integrację urządzenia z zewnętrzną pętlą regulacji VAV.
Kluczowe cechy i funkcjonalność
Sercem urządzenia jest zintegrowany, bezobsługowy czujnik ciśnienia Belimo M1. Jego statyczna, membranowa konstrukcja zapewnia dokładny pomiar w zakresie 0-600 Pa, nawet przy bardzo małych przepływach. Montaż jest możliwy w dowolnej pozycji, bez konieczności zerowania.
Dzięki obsłudze interfejsu komunikacyjnego Belimo MP-Bus, regulator można łatwo zintegrować z nadrzędnymi systemami automatyki budynkowej. Konfiguracja parametrów pracy jest prosta i intuicyjna dzięki możliwości podłączenia narzędzi serwisowych poprzez wbudowane gniazdo serwisowe lub bezprzewodowo przez interfejs NFC. Urządzenie pozwala również na przetwarzanie sygnałów z dodatkowych, podłączonych czujników.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 2 W |
| Pobór mocy w stanie spoczynku: | 1 W |
| Moc znamionowa: | 4 VA |
| Prąd rozruchowy (Imax): | 8.0 A @ 5 ms |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 5 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y: | 0...10 V |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0...8 V Punkt końcowy 2...10 V |
| V'max nastawialne: | 20...100% V'nom |
| V'mid nastawialne: | >V'min...<V'max |
| V'min nastawialne: | 0...100% wartości V'nom (<V'max) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | 95° |
| Uwaga dotycząca kąta obrotu: | regulowane ograniczenie mechaniczne lub elektryczne |
| Mechanical interface: | Zacisk uniwersalny 6...20 mm |
| Wskaźnik położenia: | Mechaniczny |
| Dane pomiarowe | |
| Metoda pomiaru: | Belimo M1, statyczny czujnik membranowy |
| Pozycja montażu: | niezależny od pozycji, brak konieczności zerowania |
| Zakres działania ciśnienia różnicowego: | 0...600 Pa |
| Maksymalne ciśnienie w instalacji: | 1500 Pa |
| Ciśnienie rozrywające: | ±7 kPa |
| Kompensacja wysokości: | Regulacja wysokości systemu (zakres 0...3000 m n.p.m.) |
| Stan pomiaru powietrza: | 0...50 °C / 5...95% wilg. wzgl. przy braku kondensacji |
| Przyłącze rurki ciśnieniowej: | Średnica nypla 5,3 mm |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -20...80°C [-4...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.46 kg |
Sterowanie: Analogowe
Połączenie elektryczne: Zaciski
Kategoria ochronna: IP40
