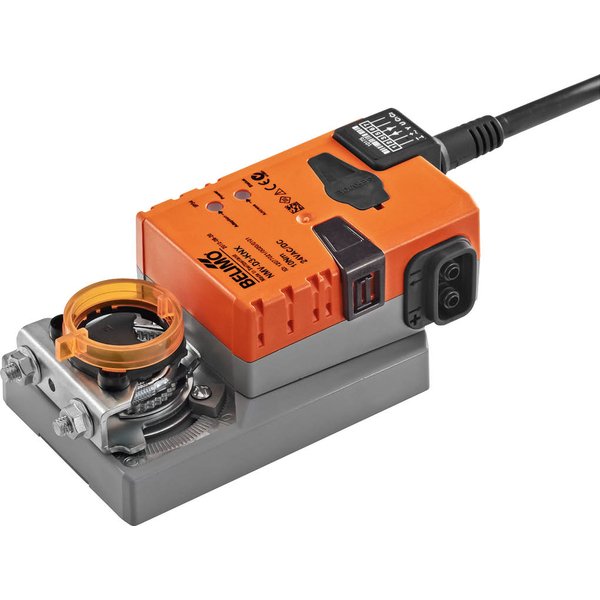

NMV-D3-KNX
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 10 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Z interfejsem komunikacyjnym |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |
Zintegrowane urządzenie VAV-Compact z komunikacją KNX
NMV-D3-KNX to zaawansowane, kompaktowe urządzenie przeznaczone do precyzyjnej regulacji przepływu powietrza w systemach wentylacyjnych. Łączy w sobie funkcje regulatora VAV, dynamicznego czujnika różnicy ciśnień (Δp) oraz siłownika do przepustnic, stanowiąc kompleksowe rozwiązanie dla stref komfortu w nowoczesnych budynkach.
Kluczowe cechy i funkcje
- Zastosowanie w strefach komfortu: Idealne rozwiązanie do sterowania aparatami VAV w instalacjach wentylacyjnych i klimatyzacyjnych, np. w biurach czy hotelach.
- Wszechstronne tryby pracy: Urządzenie obsługuje regulację zmiennego (VAV) i stałego (CAV) przepływu powietrza, a także sterowanie położeniem przepustnicy.
- Dynamiczny pomiar przepływu: Wyposażone w zaawansowany, bezobsługowy czujnik przepływu Belimo D3, pracujący w zakresie ciśnienia różnicowego od 0 do 500 Pa. Jest odpowiedni nawet dla bardzo małych przepływów objętościowych.
- Integracja z systemami BMS: Wbudowany interfejs komunikacyjny KNX (tryb S) umożliwia bezproblemową integrację z nadrzędnymi systemami automatyki budynkowej.
- Możliwość podłączenia czujników: Urządzenie pozwala na przetwarzanie sygnałów z zewnętrznych czujników (np. 0...10 V) lub zestyków przełącznych.
- Łatwa konfiguracja: Dedykowane gniazdo serwisowe ułatwia podłączanie narzędzi do konfiguracji i diagnostyki, takich jak Belimo Assistant 2.
Szczegółowe możliwości regulacji
Regulacja zmiennego przepływu powietrza (VAV)
Urządzenie umożliwia płynną regulację przepływu w zakresie od V'min do V'max w zależności od aktualnego zapotrzebowania, sygnalizowanego przez czujnik temperatury lub stężenia CO₂. Jest to kluczowe dla energooszczędnej klimatyzacji poszczególnych pomieszczeń lub stref.
Regulacja stałego przepływu objętościowego (CAV)
W tym trybie siłownik zapewnia utrzymanie stałego, zdefiniowanego przepływu powietrza. Oferuje również możliwość implementacji przełączania stopniowego między progami: ZAMKNIĘTE / Min / Maks / OTWARTE.
Sterowanie położeniem (pętla otwarta)
Funkcja ta pozwala na wykorzystanie urządzenia jako inteligentnego siłownika z przetwornikiem, który może być zintegrowany z zewnętrzną pętlą regulacji VAV.
Wentylacja sterowana zapotrzebowaniem (DCV)
Urządzenie może wysyłać sygnał o aktualnym zapotrzebowaniu (wynikającym z położenia przepustnicy) do systemu nadrzędnego, wspierając optymalizację pracy całej instalacji wentylacyjnej.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 3W |
| Pobór mocy w stanie spoczynku: | 1.5 W |
| Moc znamionowa: | 5 VA |
| Prąd rozruchowy (Imax): | 8.0 A @ 5 ms |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 6x 0.75 mm² |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | KNX (tryb S) |
| Liczba węzłów: | maks. 64 na segment linii, ograniczenie liczby węzłów z kablem połączeniowym w przypadku krótkich linii |
| Kanał komunikacji: | KNX TP |
| Tryb konfiguracji: | Tryb S |
| Current consumption of KNX-Bus: | maks. 5 mA |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 10 Nm |
| V'max nastawialne: | 20...100% V'nom |
| V'mid nastawialne: | >V'min...<V'max |
| V'min nastawialne: | 0...100% wartości V'nom (<V'max) |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | 95° |
| Uwaga dotycząca kąta obrotu: | regulowane ograniczenie mechaniczne lub elektryczne |
| Mechanical interface: | Zacisk uniwersalny 8...26.7 mm |
| Wskaźnik położenia: | Mechaniczny |
| Dane pomiarowe | |
| Metoda pomiaru: | Belimo D3, dynamiczny czujnik przepływu |
| Pozycja montażu: | niezależny od pozycji, brak konieczności zerowania |
| Zakres działania ciśnienia różnicowego: | 0...500 Pa |
| Maksymalne ciśnienie w instalacji: | 1500 Pa |
| Ciśnienie rozrywające: | ±5 kPa |
| Kompensacja wysokości: | Regulacja wysokości systemu (zakres 0...3000 m n.p.m.) |
| Stan pomiaru powietrza: | 0...50 °C / 5...95% wilg. wzgl. przy braku kondensacji |
| Przyłącze rurki ciśnieniowej: | Średnica nypla 5,3 mm |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -20...80°C [-4...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.83 kg |
