NMV-D3-MP

Urządzenie VAV-Compact – z regulatorem VAV, dynamicznym czujnikiem Δp i siłownikiem do przepustnic, 10 Nm, MP-Bus, 0/2...10 VObszar zastosowania: aparaty VAV w strefie komfortuZastosowanie: VAV/CAV, regulacja położenia

Producent: Belimo

Kod produktu: NMV-D3-MP

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	10 Nm
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

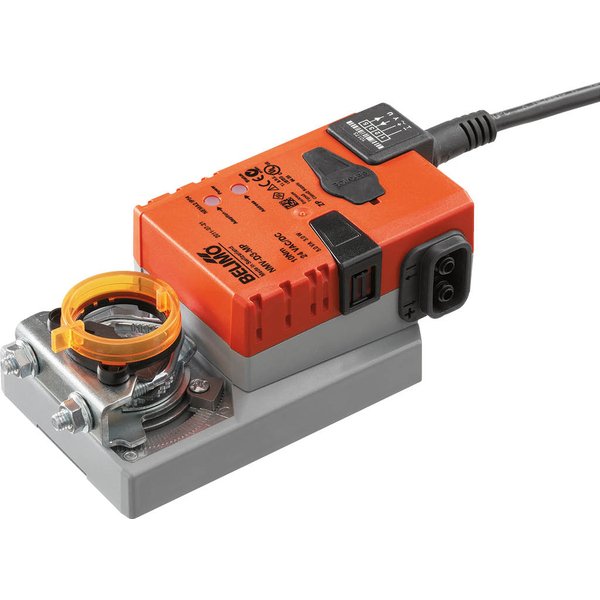

Zintegrowane urządzenie VAV-Compact NMV-D3-MP

NMV-D3-MP to zaawansowane urządzenie typu VAV-Compact, które w jednej obudowie łączy precyzyjny regulator VAV, dynamiczny czujnik różnicy ciśnień (Δp) oraz niezawodny siłownik przepustnicy. Jest to kompletne rozwiązanie stworzone z myślą o sterowaniu aparatami VAV w instalacjach wentylacyjnych i klimatyzacyjnych, zapewniając komfort w takich obiektach jak biura, hotele czy budynki mieszkalne.

Kluczowe właściwości

Wszechstronne zastosowanie: Urządzenie przeznaczone jest do regulacji zmiennego (VAV) i stałego (CAV) przepływu objętościowego powietrza, a także do pracy w trybie regulacji położenia.
Precyzyjny pomiar: Zintegrowany, bezobsługowy czujnik przepływu Belimo D3 gwarantuje dokładny pomiar w zakresie ciśnienia różnicowego od 0 do 500 Pa, sprawdzając się nawet przy bardzo małych przepływach.
Elastyczne sterowanie: Możliwość sterowania za pomocą sygnału analogowego (0/2...10 V) oraz cyfrowego poprzez komunikację po magistrali Belimo MP-Bus.
Przetwarzanie sygnałów: Urządzenie jest zdolne do przetwarzania sygnałów z podłączonych czujników, co zwiększa jego funkcjonalność w systemie automatyki.
Nowoczesna konfiguracja: Dostęp do urządzenia w celach serwisowych i konfiguracyjnych jest ułatwiony dzięki tradycyjnemu gniazdu serwisowemu oraz nowoczesnemu interfejsowi bezprzewodowemu NFC.

Funkcje i tryby pracy

Urządzenie NMV-D3-MP oferuje kilka trybów regulacji, które można dostosować do specyficznych wymagań instalacji:

Regulacja VAV: Zapewnia płynną regulację przepływu powietrza w zakresie od V'min do V'max w zależności od sygnału zapotrzebowania (np. z regulatora temperatury lub stężenia CO₂), co pozwala na energooszczędną klimatyzację stref i pomieszczeń.
Regulacja CAV: Umożliwia utrzymanie stałego natężenia przepływu objętościowego, z opcją wdrożenia przełączania stopniowego (np. ZAMKNIĘTE / Min / Maks).
Sterowanie położeniem: W trybie otwartej pętli regulacji urządzenie działa jako inteligentny przetwornik i siłownik, co pozwala na jego integrację z zewnętrzną, nadrzędną pętlą regulacji VAV.

Integracja i konfiguracja

Dzięki wbudowanemu interfejsowi MP-Bus, regulatory VAV-Compact można w prosty sposób zintegrować z systemami automatyki budynkowej. W trybie pracy na magistrali istnieje możliwość podłączenia dodatkowego czujnika pasywnego lub aktywnego (0...10 V). Fabryczne ustawienia są dostosowane do większości typowych zastosowań, jednak poszczególne parametry można łatwo modyfikować przy użyciu aplikacji Belimo Assistant 2, co umożliwia precyzyjne dopasowanie urządzenia do potrzeb konkretnej instalacji.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	3W
Pobór mocy w stanie spoczynku:	1.5 W
Moc znamionowa:	5 VA
Prąd rozruchowy (Imax):	8.0 A @ 5 ms
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 8
Dane funkcjonalne
Moment obrotowy - silnik:	10 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y:	0...10 V
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0...8 V Punkt końcowy 2...10 V
V'max nastawialne:	20...100% V'nom
V'mid nastawialne:	>V'min...
V'min nastawialne:	0...100% wartości V'nom (
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	95°
Uwaga dotycząca kąta obrotu:	regulowane ograniczenie mechaniczne lub elektryczne
Mechanical interface:	Zacisk uniwersalny 8...26.7 mm
Wskaźnik położenia:	Mechaniczny
Dane pomiarowe
Metoda pomiaru:	Belimo D3, dynamiczny czujnik przepływu
Pozycja montażu:	niezależny od pozycji, brak konieczności zerowania
Zakres działania ciśnienia różnicowego:	0...500 Pa
Maksymalne ciśnienie w instalacji:	1500 Pa
Ciśnienie rozrywające:	±5 kPa
Kompensacja wysokości:	Regulacja wysokości systemu (zakres 0...3000 m n.p.m.)
Stan pomiaru powietrza:	0...50 °C / 5...95% wilg. wzgl. przy braku kondensacji
Przyłącze rurki ciśnieniowej:	Średnica nypla 5,3 mm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne — niskie (PELV)
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	0...50°C [32...122°F]
Temperatura przechowywania:	-20...80°C [-4...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.78 kg

Akcesoria elektryczne

CRA24-B3
