NMV-M1-MOD

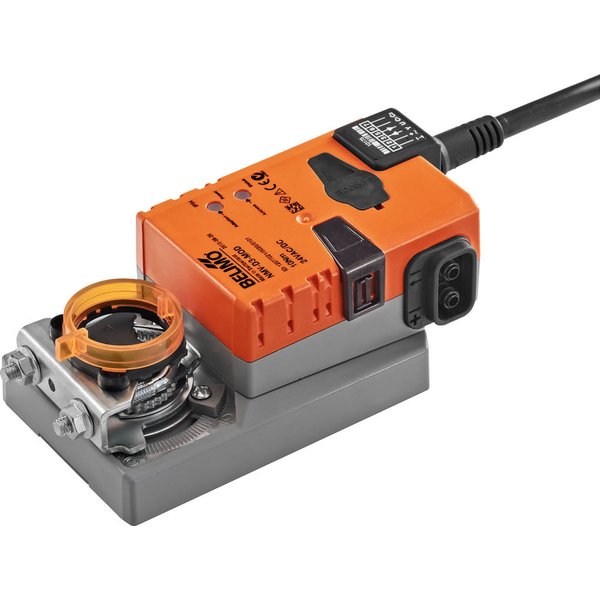

Zintegrowany regulator VAV-Compact NMV-M1-MOD

Urządzenie VAV-Compact to kompleksowe rozwiązanie, które łączy w sobie funkcje regulatora VAV, statycznego czujnika różnicy ciśnień (Δp) opartego na membranie oraz siłownika do przepustnic. Jest to w pełni zintegrowany system przeznaczony do precyzyjnej regulacji przepływu powietrza w instalacjach wentylacyjnych.

Główne obszary zastosowania

Produkt został zaprojektowany do sterowania aparatami VAV w sposób niezależny od zmian ciśnienia w systemie. Doskonale sprawdza się w aplikacjach wymagających wysokiej jakości powietrza, takich jak strefy komfortu (biura, hotele) oraz instalacje wentylacyjne obsługujące obszary z zanieczyszczonym powietrzem. Zintegrowany, bezobsługowy czujnik ciśnienia Belimo M1 jest odpowiedni także do pomiaru bardzo małych przepływów.

Najważniejsze cechy

• Wszechstronne sterowanie: Możliwość pracy w trybie analogowym (sygnał 0/2...10 V), hybrydowym lub poprzez interfejs komunikacyjny.
• Komunikacja sieciowa: Urządzenie obsługuje popularne protokoły BACnet MS/TP, Modbus RTU oraz magistralę Belimo MP-Bus, co ułatwia integrację z nadrzędnymi systemami automatyki budynkowej.
• Dokładny pomiar: Wbudowany statyczny czujnik membranowy pracuje w zakresie ciśnienia różnicowego od 0 do 600 Pa.
• Przetwarzanie sygnałów: Możliwość podłączenia i przetwarzania sygnałów z zewnętrznych czujników, np. czujnika temperatury lub zestyku przełącznego.
• Łatwa diagnostyka: Dedykowane gniazdo serwisowe pozwala na szybkie podłączenie narzędzi obsługowych i konfiguracyjnych, np. Belimo Assistant 2.
• Niezawodność działania: Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatycznie po dojściu do ogranicznika.

Elastyczne tryby pracy

Regulator VAV-Compact może pracować w różnych trybach, dostosowując się do wymagań instalacji:

• VAV (Zmienny przepływ powietrza): Regulacja przepływu w zdefiniowanym zakresie (V'min–V'max) na podstawie sygnału zapotrzebowania, co pozwala na energooszczędną klimatyzację strefową.
• CAV (Stały przepływ objętościowy): Utrzymywanie stałego przepływu powietrza, z opcją przełączania między kilkoma progami (np. ZAMKNIĘTE / Min / Maks).
• Regulacja położenia (otwarta pętla): Urządzenie działa jako siłownik z przetwornikiem, co umożliwia jego integrację z zewnętrzną pętlą regulacji VAV.
