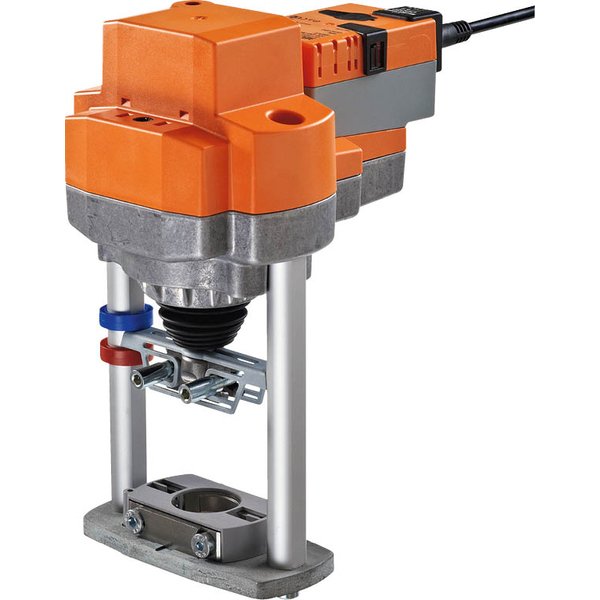

RV24A-MF

Siłownik do zaworów grzybkowych, 4500 N, AC/DC 24 V, 2...10 V, 150 s, Skok 50 mm, IP54

Kod produktu: RV24A-MF

Rodzaj ruchu:	Liniowe
Funkcja bezpieczeństwa:	Bez funkcji bezpieczeństwa
Siła:	4500 N
Napięcie AC/DC:	24 V
Rodzaj sterowania:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	regulowane
Styki pomocnicze:	2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Parametryzowalny siłownik do zaworów RV24A-MF

Siłownik RV24A-MF to wszechstronne urządzenie przeznaczone do sterowania 2- i 3-drogowymi zaworami grzybkowymi w instalacjach HVAC. Charakteryzuje się siłą przesuwu 4500 N oraz skokiem o długości 50 mm. Zasilany jest napięciem AC/DC 24 V i sterowany za pomocą zmiennego sygnału analogowego w zakresie 2...10 V.

Kluczowe właściwości siłownika

Elastyczna konfiguracja: Urządzenie jest dostarczane z fabrycznymi ustawieniami, które pasują do większości standardowych zastosowań. Istnieje jednak możliwość precyzyjnej modyfikacji parametrów pracy przy użyciu dedykowanych narzędzi, takich jak aplikacja Belimo Assistant 2.
Prosty montaż bezpośredni: Siłownik można łatwo i szybko zamontować bezpośrednio na zaworze grzybkowym za pomocą specjalnego zacisku. Możliwość obrotu siłownika o 360° na szyjce zaworu ułatwia instalację w trudno dostępnych miejscach.
Wysoka niezawodność działania: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu pozycji krańcowej, co gwarantuje bezpieczną i długotrwałą pracę.
Możliwość przestawiania ręcznego: Wbudowany przycisk pozwala na wysprzęglenie przekładni, co umożliwia ręczne ustawienie pozycji zaworu. Funkcja ta może zostać zablokowana, aby zapobiec przypadkowym zmianom.
Automatyczne dopasowanie: Przy pierwszym uruchomieniu siłownik automatycznie przeprowadza adaptację, dostosowując swój zakres pracy do mechanicznych ograniczników zaworu. Funkcję tę można również aktywować ręcznie w dowolnym momencie.
Sygnalizacja i wskaźnik położenia: Urządzenie generuje sygnał zwrotny (2...10 V), który informuje o aktualnym położeniu siłownika. Dodatkowo, pozycja jest czytelnie wskazywana przez mechaniczny wskaźnik na obudowie.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	6W
Pobór mocy w stanie spoczynku:	1.5 W
Moc znamionowa:	11 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Siła przesuwu - silnik:	4500 N
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y:	Punkt początkowy 0.5...30 V Punkt końcowy 2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz 3--punktowy (tylko zasilanie AC) analogowe (DC 0...32 V)
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V Punkt końcowy 2.5...10 V
Tolerancja pozycjonowania:	±5%
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Skok:	50 mm
Czas ruchu - silnik:	150 s / 50 mm
Regulowany czas ruchu:	90...150 s
Poziom mocy akustycznej – silnik:	56 dB(A)
Dopasowanie zakresu położeń:	ręcznie (automatycznie po pierwszym uruchomieniu)
Różne dopasowania zakresu położeń:	Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Sterowanie ręczne:	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 33%)...100% ZS = MIN...MAX
Wskaźnik położenia:	Mechaniczny, skok 5...50 mm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 6070-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	0...50°C [32...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	3.7 kg
