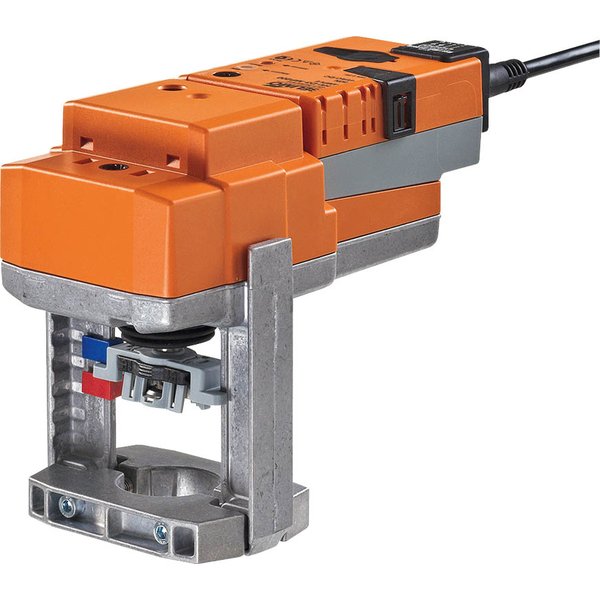

SV24A-MOD

Siłownik do zaworów grzybkowych, 1500 N, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, 150 s (90...150 s), Skok 20 mm, IP54

Kod produktu: SV24A-MOD

Rodzaj ruchu:	Liniowe
Funkcja bezpieczeństwa:	Bez funkcji bezpieczeństwa
Siła:	1500 N
Napięcie AC/DC:	24 V
Rodzaj sterowania:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	100...150 s
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Siłownik z interfejsem komunikacyjnym do zaworów SV24A-MOD

Siłownik SV24A-MOD to zaawansowane urządzenie przeznaczone do sterowania 2-drogowymi i 3-drogowymi zaworami grzybkowymi. Zasilany napięciem AC/DC 24 V, charakteryzuje się siłą przesuwu 1500 N oraz skokiem o długości 20 mm. Urządzenie oferuje elastyczne możliwości sterowania, łącząc tryb analogowy z nowoczesnymi interfejsami komunikacyjnymi.

Kluczowe cechy i funkcjonalności

Wszechstronna komunikacja: Siłownik obsługuje komunikację za pośrednictwem magistrali BACnet MS/TP, Modbus RTU oraz MP-Bus Belimo, co pozwala na łatwą integrację z różnorodnymi systemami automatyki budynkowej. Możliwe jest również sterowanie za pomocą konwencjonalnego sygnału analogowego.
Tryb hybrydowy: Urządzenie może być sterowane za pomocą tradycyjnego sygnału analogowego, jednocześnie udostępniając dane o swoim położeniu i statusie poprzez protokół BACnet lub Modbus.
Przetwarzanie sygnałów z czujników: Siłownik umożliwia bezpośrednie podłączenie czujników pasywnych, aktywnych lub zestyków. Sygnał z czujnika jest przetwarzany na postać cyfrową i może być przesyłany przez magistralę komunikacyjną, upraszczając architekturę systemu.
Wysoka niezawodność: Urządzenie jest zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
Możliwość konfiguracji: Chociaż ustawienia fabryczne są zoptymalizowane pod kątem typowych zastosowań, parametry siłownika można łatwo modyfikować za pomocą dedykowanej aplikacji Belimo Assistant 2.

Prosty montaż i obsługa

Łatwa instalacja: Montaż siłownika jest prosty i odbywa się bezpośrednio na zaworze grzybkowym za pomocą specjalnego zacisku profilowanego. Dla większej elastyczności, urządzenie można obracać na szyjce zaworu o 360°.
Przestawianie ręczne: W razie potrzeby możliwa jest ręczna obsługa siłownika. Wystarczy nacisnąć dedykowany przycisk, aby wysprzęglić przekładnię i swobodnie regulować skok za pomocą klucza imbusowego. Przycisk można zablokować w pozycji wciśniętej.
Automatyczna adaptacja: Po pierwszym uruchomieniu siłownik automatycznie dostosowuje swój zakres pracy do mechanicznych położeń krańcowych zaworu. Funkcję adaptacji można również wywołać ręcznie za pomocą przycisku lub aplikacji.
Wskaźnik położenia: Aktualne położenie zaworu jest wyraźnie widoczne dzięki mechanicznemu wskaźnikowi na konsoli urządzenia.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	2W
Pobór mocy w stanie spoczynku:	1.5 W
Moc znamionowa:	3.5 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 6x 0.75 mm²
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	BACnet MS/TP Modbus RTU (ustawienie fabryczne) MP-Bus
Liczba węzłów:	BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8
Dane funkcjonalne
Siła przesuwu - silnik:	1500 N
Zakres roboczy Y:	2...10 V
Regulowany zakres roboczy Y:	0.5...10 V
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0.5...8 V Punkt końcowy 2...10 V
Tolerancja pozycjonowania:	±5%
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Skok:	20 mm
Czas ruchu - silnik:	150 s / 20 mm
Regulowany czas ruchu:	90...150 s
Poziom mocy akustycznej – silnik:	35 dB(A)
Dopasowanie zakresu położeń:	ręcznie (automatycznie po pierwszym uruchomieniu)
Różne dopasowania zakresu położeń:	Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Przestawianie, sterowane poprzez Modbus:	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 33%)...100% ZS = MIN...MAX
Wskaźnik położenia:	Mechaniczny, skok 5...20 mm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	0...50°C [32...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.2 kg
