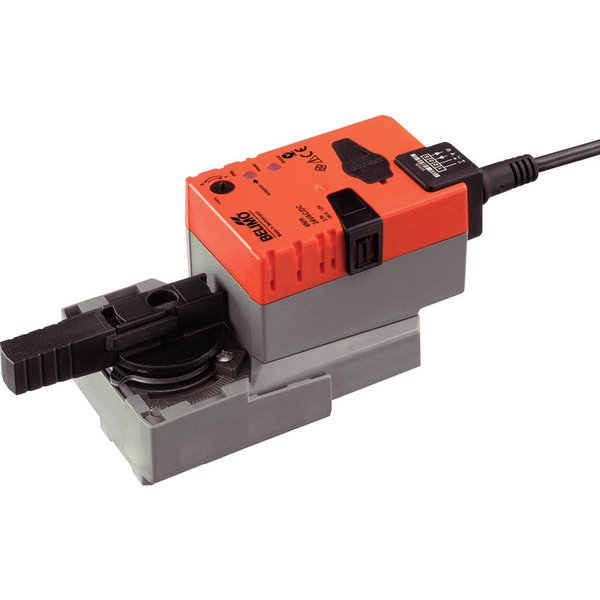

LRQ24A

Bardzo krótkie czasy ruchu, 4 Nm, AC/DC 24 V, Zamknij/Otwórz, 9 s, IP54

Kod produktu: LRQ24A

Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy podczas pracy:	13 W
Pobór mocy w stanie spoczynku:	2W
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Napięcie znamionowe:	AC/DC 24 V
Czas ruchu - silnik:	9 s / 90°
Moment obrotowy - silnik:	4 Nm
Kategoria ochronna obudowy IEC/EN:	IP54

Dane dotyczące bezpieczeństwa
Badanie higieniczne :	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Odporność na impulsy napięciowe - zasilanie :	2.5 kV Odporność na impulsy napięciowe - sterowanie 0.8 kV
UL Approval :	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Źródło zasilania UL :	Class 2 Supply
Rodzaj czynności :	Type 1 Odporność na impulsy napięciowe - zasilanie 2.5 kV
Certyfikat UL :	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/ CSA E60730-1:02
Dane elektryczne
Częstotliwość napięcia znamionowego :	50/60 Hz
Zakres roboczy :	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy podczas pracy :	13 W
Pobór mocy w stanie spoczynku :	2W
Moc znamionowa :	23 VA
Przyłącze zasilania / sterowania :	Kabel 1 m, 3x 0.75 mm²
Praca równoległa :	Tak (sprawdzić dane eksploatacyjne)
Pobór mocy - praca :	13 W
Uwaga dotycząca mocy znamionowej :	Imax 20 A @ 5 ms
Napięcie znamionowe :	AC/DC 24 V
Dane funkcjonalne
Ręczne przestawianie :	przyciskiem, z możliwością blokady
Czas ruchu - silnik :	9 s / 90°
Poziom mocy akustycznej – silnik :	45 dB(A)
Wskaźnik położenia :	Mechaniczny, podłączany
Dopasowanie zakresu położeń :	ręcznie (automatycznie po pierwszym uruchomieniu)
Moment obrotowy - silnik :	4 Nm
Bezpieczeństwo
Kategoria ochronna obudowy IEC/EN :	IP54
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN :	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Zasada działania :	Type 1
Stopień zanieczyszczenia środowiska :	3
Temperatura otoczenia :	-30...40°C [-22...104°F]
Temperatura przechowywania :	-40...80°C [-40...176°F]
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Nazwa budynku/projektu :	bezobsługowy
Klasa ochronności UL :	Klasa zasilania 2 wg UL
Stopień ochrony NEMA/UL :	NEMA 2
Enclosure :	UL, typ obudowy 2
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne - niskie (SELV)
Masa
Karta katalogowa :	LRQ24A
Masa :	0.99 kg
Uwaga dotycząca temperatury otoczenia :	Uwaga: wykorzystanie w temperaturach 40...50 C jest możliwe tylko pod określonymi warunkami. Prosimy o kontakt z dostawcą.
Stopień zanieczyszczenia :	3
Kategoria dokumentu :	bezobsługowy
Odporność na impulsy napięciowe - zasilanie / :	0.8 kV sterowanie
Certyfikat UL, wskazówka :	Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności :	Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
UL Approval :	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
