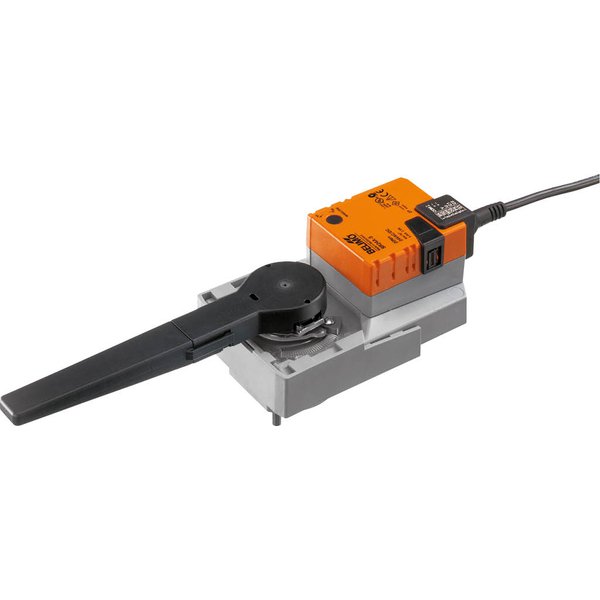

SR24A-5
Siłownik obrotowy, 20 Nm, AC/DC 24 V, Zamknij/Otwórz, 3-punktowe, 90 s, IP54, F05
Kod produktu: SR24A-5
Zakres roboczy : | AC 19.2...28.8 V / DC 19.2...28.8 V |
Pobór mocy podczas pracy : | 2.5 W |
Pobór mocy w stanie spoczynku : | 0.2 W |
Dane elektryczne | |
---|---|
Częstotliwość napięcia znamionowego : | 50/60 Hz |
Zakres roboczy : | AC 19.2...28.8 V / DC 19.2...28.8 V |
Pobór mocy podczas pracy : | 2.5 W |
Pobór mocy w stanie spoczynku : | 0.2 W |
Moc znamionowa : | 5.5 VA |
Przyłącze zasilania / sterowania : | Kabel 1 m, 3x 0.75 mm² |
Praca równoległa : | Tak (sprawdzić dane eksploatacyjne) |
Pobór mocy - praca : | 2.5 W |
Napięcie znamionowe : | AC/DC 24 V |
Dane funkcjonalne | |
Ręczne przestawianie : | przyciskiem, z możliwością blokady |
Czas ruchu - silnik : | 90 s / 90° |
Poziom mocy akustycznej – silnik : | 45 dB(A) |
Wskaźnik położenia : | Mechaniczny, zintegrowany, dwuczęściowy |
Moment obrotowy - silnik : | 20 Nm |
Bezpieczeństwo | |
Kategoria ochronna obudowy IEC/EN : | IP54 |
Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
Zasada działania : | Type 1 |
Odporność na impulsy napięciowe - : | 0.8 kV zasilanie / sterowanie |
Stopień zanieczyszczenia środowiska : | 3 |
Temperatura otoczenia : | -30...50°C [-22...122°F] |
Temperatura przechowywania : | -40...80°C [-40...176°F] |
Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
Nazwa budynku/projektu : | bezobsługowy |
Klasa ochronności UL : | Klasa zasilania 2 wg UL |
Stopień ochrony NEMA/UL : | NEMA 2 |
Enclosure : | UL, typ obudowy 2 |
Certyfikat UL : | cULus wg UL60730-1A, UL60730-2-14 oraz CAN/CSA E60730-1:02 |
Certification UL note : | The UL marking on the actuator depends on the production site, the device is UL-compliant in any case |
Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
Masa | |
Masa : | 0.99 kg |
Dane dotyczące bezpieczeństwa | |
Stopień zanieczyszczenia : | 3 |
Kategoria dokumentu : | bezobsługowy |
Rodzaj czynności : | Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
UL Approval : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
Źródło zasilania UL : | Class 2 Supply |
Dane mechaniczne | |
Przyłącze kołnierzowe : | F05 |
Akcesoria elektryczne
S1A
Styk pomocniczy S1A Belimo, nakładany, 1x SPDT, 1 mA ... 3 (0,5) A, 250 V AC, nastawialny punkt przełączania 0...100%
