SRF24A-SZ-S2-O

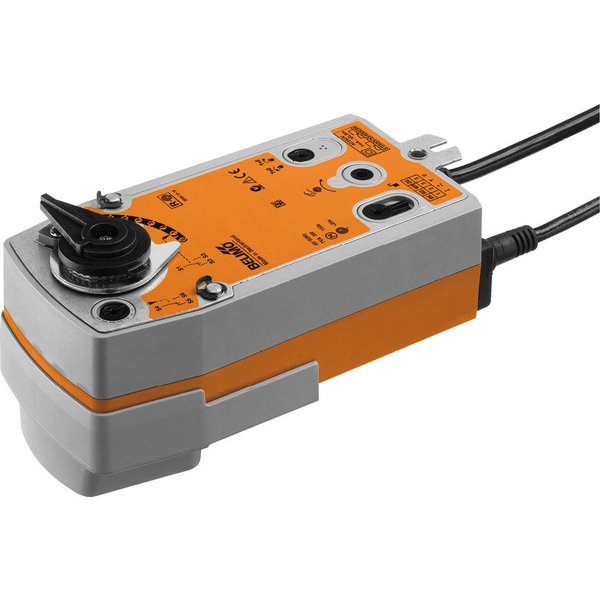

Analogowy siłownik obrotowy SRF24A-SZ-S2-O z funkcją bezpieczeństwa

Analogowy siłownik obrotowy przeznaczony do sterowania zaworami kulowymi oraz klapami motylkowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Wyposażony jest w sprężynowy mechanizm powrotny, który w przypadku zaniku napięcia zasilającego ustawia zawór w predefiniowanej pozycji bezpiecznej.

Kluczowe parametry pracy:

• Moment obrotowy generowany przez silnik: 20 Nm
• Napięcie zasilania: AC/DC 24 V
• Sygnał sterujący: analogowy 0.5...10 V
• Sygnał zwrotny informujący o położeniu: 0.5...10 V
• Pozycja bezpieczeństwa: normalnie otwarty (NO) przy braku zasilania
• Wyposażony w 2 zintegrowane styki pomocnicze

Cechy i funkcje produktu

Działanie z funkcją bezpieczeństwa

Siłownik jest sterowany za pomocą standardowego sygnału analogowego. Podczas normalnej pracy silnik ustawia zawór w żądanej pozycji roboczej, jednocześnie napinając wewnętrzną sprężynę powrotną. W momencie przerwy w zasilaniu, zgromadzona energia w sprężynie automatycznie przestawia zawór do pozycji bezpiecznej.

Prosty montaż bezpośredni

Montaż urządzenia jest niezwykle łatwy i odbywa się bezpośrednio na osi zaworu przy pomocy tylko jednej śruby. Pozycję montażową siłownika można swobodnie zmieniać w krokach co 90 stopni, co ułatwia instalację w trudno dostępnych miejscach.

Możliwość ręcznego sterowania

Urządzenie można obsługiwać ręcznie za pomocą dołączonej korby. Dodatkowo, dzięki specjalnemu przełącznikowi blokady, istnieje możliwość zablokowania siłownika w dowolnym położeniu. Zwolnienie blokady następuje ręcznie lub automatycznie po przywróceniu napięcia zasilania.

Regulacja kąta obrotu

Kąt obrotu siłownika jest w pełni regulowany za pomocą mechanicznych ograniczników, co pozwala na precyzyjne dopasowanie zakresu pracy do wymagań instalacji.

Wysoka niezawodność i bezpieczeństwo

Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, co eliminuje potrzebę stosowania zewnętrznych wyłączników krańcowych. Urządzenie zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, gwarantując długą i bezawaryjną pracę.

Elastyczna sygnalizacja położenia

Urządzenie jest wyposażone w dwa styki pomocnicze: jeden ze stałym punktem przełączania oraz jeden regulowany. Pozwalają one na precyzyjną sygnalizację położenia zaworu, na przykład przy 10% otwarcia oraz w dowolnym punkcie w zakresie od 11% do 100%.
