SY7-230A-3-T
| Rodzaj ruchu: | Obrotowe |
| Funkcja bezpieczeństwa: | Bez funkcji bezpieczeństwa |
| Napięcie AC/DC: | 230 V |
| Rodzaj sterowania: | 3-punktowe, Zamknij/Otwórz |
| Czas ruchu: | 50...79 s |
| Styki pomocnicze: | 2x SPDT |
| Połączenie elektryczne: | Zaciski |
| Kategoria ochronna: | IP67 |

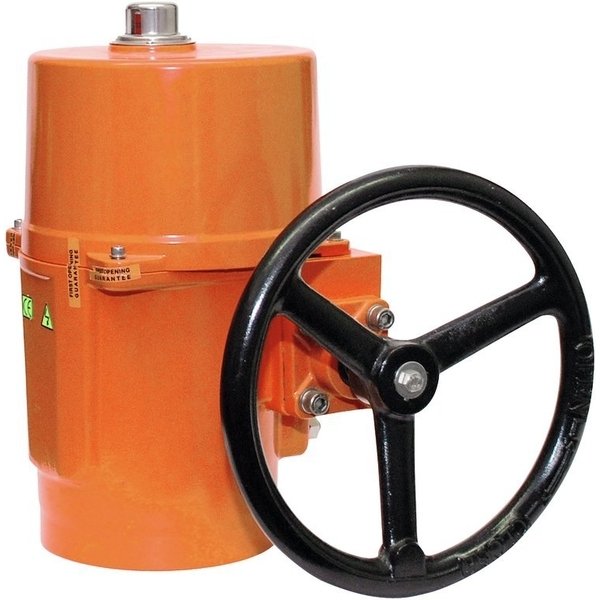

Niezawodny siłownik obrotowy do klap motylkowych
Siłownik SY7-230A-3-T to wydajne urządzenie zaprojektowane do sterowania klapami motylkowymi, dedykowane do zastosowań w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Jego solidna konstrukcja i wysoki moment obrotowy gwarantują bezproblemową pracę.
Najważniejsze cechy produktu:
- Potężny moment obrotowy: Silnik o momencie obrotowym 1000 Nm zapewnia płynne i pewne sterowanie.
- Zasilanie sieciowe: Urządzenie jest przystosowane do pracy przy napięciu znamionowym AC 230 V.
- Sterowanie 3-punktowe: Prosty i sprawdzony system sterowania typu Otwórz/Zamknij.
- Wbudowane styki pomocnicze: Dwa zintegrowane styki pozwalają na sygnalizację położenia krańcowego klapy.
Przystosowany do pracy na zewnątrz
Model ten został stworzony z myślą o wymagających zastosowaniach zewnętrznych. Jego wytrzymała obudowa z aluminiowego odlewu ciśnieniowego (o stopniu ochrony IP67) zapewnia skuteczną ochronę przed niekorzystnymi czynnikami, takimi jak:
- Promieniowanie ultrafioletowe
- Brud i pył
- Deszcz i śnieg
- Wilgoć
Zintegrowana grzałka wewnętrzna aktywnie zapobiega kondensacji pary wodnej wewnątrz urządzenia, co dodatkowo zwiększa jego niezawodność.
Funkcjonalność i bezpieczeństwo
Prosty montaż
Siłownik można łatwo zamontować bezpośrednio na klapie motylkowej, a jego pozycję można dostosować, obracając go w krokach co 90°.
Możliwość przestawiania ręcznego
Wbudowane pokrętło umożliwia ręczne otwarcie lub zamknięcie klapy, co jest przydatne podczas instalacji lub w przypadku awarii zasilania. Dla bezpieczeństwa pokrętło nie obraca się podczas pracy silnika.
Wysoka niezawodność
Urządzenie wyposażono w wewnętrzne wyłączniki krańcowe, które odcinają zasilanie silnika w pozycjach końcowych. Dodatkowo, wbudowany termostat chroni silnik przed przeciążeniem i przegrzaniem, zapewniając długą żywotność.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 230 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 207...253 V |
| Pobór mocy - praca: | 699 W |
| Moc znamionowa: | 759 VA |
| Pobór prądu: | 3.3 A |
| Styk pomocniczy: | 2x SPDT, 1x 3° / 1x 87° |
| Obciążalność styku pomocniczego: | 1 mA...5 A (3 A indukcyjny), DC 5 V...AC 250 V |
| Przyłącze zasilania / sterowania: | Zaciski 2.5 mm² (Przewód 2x 1,5 mm² lub 1x 2,5 mm²) |
| Praca równoległa: | Nie |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 1000 Nm |
| Ręczne przestawianie: | tymczasowo pokrętłem przestawiania ręcznego (pokrętło nie obraca się podczas obrotów silnika) |
| Kąt obrotu: | 90° (Wewnętrzny wyłącznik krańcowy, nieregulowany) |
| Czas ruchu - silnik: | 60 s / 90° |
| Poziom mocy akustycznej – silnik: | 70 dB(A) |
| Duty cycle value: | 30% (= czas aktywności 60 s / czas pracy 200 s) |
| Wskaźnik położenia: | Mechaniczny, zintegrowany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | I, Przewód uziemienia (PE) |
| Kategoria ochronna styku pomocniczego IEC/EN: | I, Przewód uziemienia (PE) |
| Kategoria ochronna obudowy IEC/EN: | IP67 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Rodzaj czynności: | Type 1 |
| Stopień zanieczyszczenia: | 4 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...65°C [-22...149°F] |
| Temperatura przechowywania: | -30...80°C [-22...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Dane mechaniczne | |
| Przyłącze kołnierzowe: | F14 |
| Masa | |
| Masa: | 36 kg |
| Materiały | |
| Materiał obudowy: | Aluminiowy odlew ciśnieniowy |
