VNV24A-LP1
| Rodzaj ruchu: | Liniowe |
| Funkcja bezpieczeństwa: | Bez funkcji bezpieczeństwa |
| Siła: | 1000 N |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Hybrydowe (z komunikacją/analogowe) |
| Czas ruchu: | regulowane |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP40 |

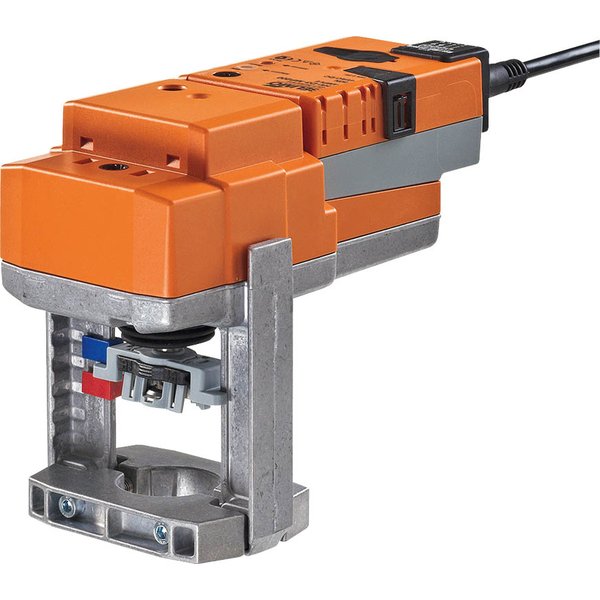

Siłownik VNV24A-LP1 do zaworów grzybkowych
Nowoczesny siłownik przeznaczony do precyzyjnego sterowania zaworami grzybkowymi 2- i 3-drogowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Urządzenie zasilane jest napięciem AC/DC 24 V i charakteryzuje się siłą przesuwu 1000 N przy skoku 20 mm, co gwarantuje niezawodność działania.
Wszechstronna komunikacja i sterowanie
Siłownik oferuje elastyczne możliwości sterowania, w tym sterowanie analogowe oraz zaawansowane sterowanie cyfrowe. Komunikacja odbywa się za pośrednictwem protokołów BACnet/IP i Modbus TCP, a także poprzez chmurę Belimo. Wbudowany port Ethernet (10/100 Mb/s) oraz serwer WWW umożliwiają łatwą konfigurację i parametryzację urządzenia bezpośrednio z przeglądarki internetowej.
Dostępny jest również tryb hybrydowy, w którym siłownik reaguje na analogowy sygnał nastawczy, jednocześnie pozwalając na odczyt i zapis danych przez interfejsy cyfrowe.
Przetwarzanie sygnałów z czujników
Urządzenie zostało wyposażone w funkcję przetwarzania sygnałów z czujników. Umożliwia podłączenie dwóch dodatkowych czujników (pasywnych, aktywnych lub zestyków), działając jako przetwornik analogowo-cyfrowy. Dzięki temu sygnały z czujników mogą być łatwo przesyłane do systemu nadrzędnego, co upraszcza architekturę instalacji.
Inteligentne funkcje i prosta instalacja
- Łatwy montaż: Prosty i szybki montaż bezpośrednio na zaworze grzybkowym za pomocą profilowanego zacisku. Siłownik można swobodnie obracać na szyjce zaworu o 360°.
- Automatyczne dopasowanie: Po pierwszym uruchomieniu siłownik automatycznie dostosowuje swój zakres roboczy do mechanicznego zakresu położeń zaworu. Funkcję adaptacji można również uruchomić ręcznie za pomocą przycisku.
- Wysoka niezawodność: Siłownik posiada zabezpieczenie przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu ogranicznika.
- Rejestrowanie danych: Wbudowana pamięć pozwala na rejestrowanie danych operacyjnych przez okres 13 miesięcy. Dane te można pobrać w formacie CSV w celach analitycznych.
Obsługa ręczna i sygnalizacja
Przestawianie ręczne jest możliwe po wciśnięciu dedykowanego przycisku, który wysprzęgla przekładnię. Przycisk można zablokować w pozycji wciśniętej. Położenie zaworu jest stale widoczne dzięki mechanicznemu wskaźnikowi na obudowie.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 1.5 W |
| Pobór mocy w stanie spoczynku: | 0.5 W |
| Moc znamionowa: | 3 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 6x 0.5 mm² |
| Połączenie z Ethernetem: | Gniazdo wtykowe RJ45 |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | Cloud, BACnet/IP, Modbus TCP |
| Liczba węzłów: | BACnet / Modbus patrz opis interfejsu |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 1000 N |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 34 kΩ |
| Regulowany zakres roboczy Y: | 0.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | 20 mm |
| Czas ruchu - silnik: | 150 s / 20 mm |
| Regulowany czas ruchu: | 90...150 s |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Wskaźnik położenia: | Mechaniczny, skok 5...20 mm |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN: | IP40 Stopień ochrony IP54 przy zastosowaniu osłony lub pierścienia ochronnego do gniazda RJ45 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.2 kg |
