H614S
| Korpus: | 2-drogowy |
| Zakres Kvs: | 0.25...1.0 Kvs, 1.1...3.0 Kvs, 15...40 Kvs, 171...1000 Kvs, 3.1...6.5 Kvs, 41...170 Kvs, 6.6...14 Kvs |
| Wielkość zaworu (mm): | 100 mm, 125 mm, 15 mm, 150 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 65 mm, 80 mm |
| Rodzaj sterowania: | Analogowe |
| Zakres przepływu m³/h: | 0.02...2.39 m³/h, 0.025...2.5 m³/h, 0.035...3.5 m³/h, 17.6...40 m³/h, 2.4...6.49 m³/h, 41...162 m³/h, 6.5...17.5 m³/h |
| Tryb pracy zaworu: | Analogowe |
| Zakres Kvmax: | 171...1000 Kvmax, 41...170 Kvmax |

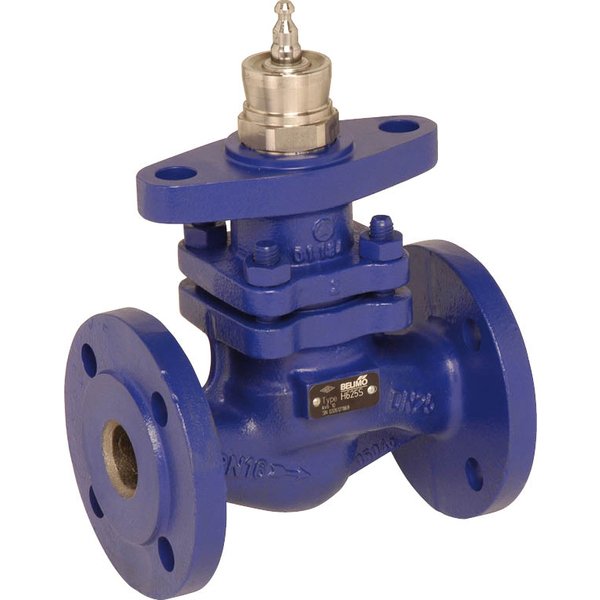

Dwudrogowy zawór grzybkowy PN16
Kołnierzowy, 2-drogowy zawór grzybkowy przeznaczony do płynnej regulacji przepływu w instalacjach grzewczych i wentylacyjnych. Może być stosowany w zamkniętych obiegach z wodą gorącą lub parą w zakresie podkrytycznym.
Właściwości produktu
- Charakterystyka przepływu: Specjalnie wyprofilowany element zamykający gwarantuje stałoprocentową charakterystykę przepływu, zoptymalizowaną w początkowej fazie otwarcia.
- Tryb pracy: Zawór jest sterowany za pomocą siłownika, który podłączony do systemu sterowania ciągłego lub 3-punktowego precyzyjnie ustawia element dławiący w odpowiedniej pozycji.
- Cicha praca: W celu zapewnienia cichej pracy w instalacjach HVAC, zalecana prędkość przepływu czynnika powinna mieścić się w zakresie 1...2 m/s.
- Wysoka szczelność: Dopuszczalny przeciek w pozycji zamkniętej wynosi maksymalnie 0,05% wartości Kvs.
- Bezobsługowość: Konstrukcja zaworu nie wymaga okresowej konserwacji.
Budowa i Materiały
- Korpus: Żeliwo szare EN-GJL-250 (GG 25) pokryte farbą zabezpieczającą.
- Element zamykający, gniazdo i oś: Wykonane ze stali nierdzewnej.
- Uszczelnienie osi: Niezawodne uszczelki V-ring z PTFE.
- Przyłącza: Kołnierze zgodne z normą ISO 7005-2.
Zastosowanie i Montaż
Medium robocze: Zawór jest przeznaczony do pracy z wodą, wodą z dodatkiem glikolu (do 50% objętości) oraz parą wodną. Temperatura czynnika może wynosić od 5°C do 150°C (przy zachowaniu odpowiednich parametrów ciśnienia).
Pozycja montażu: Możliwy montaż w rurociągu w pozycji od pionowej do poziomej. Należy unikać montażu z wrzecionem skierowanym w dół.
Kierunek przepływu: Dla zapewnienia poprawnego działania, montaż należy wykonać zgodnie z kierunkiem strzałki umieszczonej na korpusie zaworu.
Jakość wody: W celu zapewnienia długiej i bezawaryjnej pracy zaleca się stosowanie wody o jakości zgodnej z normą VDI 2035 oraz montaż filtra przed zaworem w celu ochrony przed zanieczyszczeniami stałymi.
| Informacje ogólne | |
|---|---|
| Typ zaworu: | Zawór grzybkowy, 2-drog. |
| Przyłącze: | Kołnierz |
| Klasa ciśnienia: | PN 16 |
| Zastosowanie: | Instalacje wody gorącej i pary (z obiegiem zamkniętym), central wentylacyjnych i instalacji grzewczych |
| Funkcja: | Analogowe regulowanie przepływu wody |
| Ciśnienie nominalne (PN): | 16 |
| Współczynnik regulacji (n(gl)): | 3 |
| Dane funkcjonalne | |
| Czynnik: | Woda i para (Δp/P1 <0,4), woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | 5...150°C [41...302°F] |
| Wskazówka temperatury czynnika (1): | 120°C do 1600 kPa |
| Wskazówka temperatury czynnika (2): | 150°C do 1400 kPa |
| Charakterystyka przepływu: | stałoprocentowa (VDI/VDE 2173), zoptymalizowana w zakresie otwarcia |
| Dopuszczalne przecieki: | maks. 0,05% wartości Kvs |
| Punkt zamykania zaworu: | Dół (▼) |
| Przyłącze rurowe: | Kołnierz wg. ISO 7005-2 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | EN-GJL-250 (GG 25) |
| Wykończenie korpusu: | z farbą zabezpieczającą |
| Element zamykający: | Stal nierdzewna |
| Oś: | Stal nierdzewna |
| Uszczelnienie osi: | PTFE uszczelka V-ring |
| Gniazdo: | Stal nierdzewna |
