D7150NL/BAC

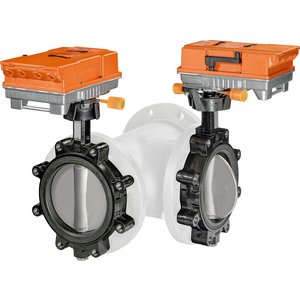

2x 3-drogowa klapa motylkowa (2x klapa motylkowa z 2x siłownikami bez trójnika), 3-drog., DN 150, Kołnierz z Z otworami gwintowanymi w korpusie PN 16, ps 1600 kPa, kvs 400 m³/h, kvmax 1100 m³/h, Temperatura czynnika -20...120°C, 160 Nm, AC 24...240 V / DC 24...125 V, BACnet MS/TP, Modbus RTU, Szyna MP, 35 s, IP66/67, Zaciski

Kod produktu: D7150NL/BAC

Czynnik :	Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu
Temperatura czynnika :	-20...120°C [-4.0...248°F]
Charakterystyka przepływu :	0...60% kąta otwarcia: stałoprocentowa Kąt otwarcia 0...100%: kształt S
Przyłącze rurowe :	Kołnierz according to ISO 7005-2
Ciśnienie zamknięcia ∆ps :	1200 kPa

Dane funkcjonalne
Czynnik :	Woda zimna i gorąca, woda z dodatkiem maks. 50% obj. glikolu
Temperatura czynnika :	-20...120°C [-4.0...248°F]
Charakterystyka przepływu :	0...60% kąta otwarcia: stałoprocentowa Kąt otwarcia 0...100%: kształt S
Przyłącze rurowe :	Kołnierz according to ISO 7005-2
Dopuszczalne przecieki :	nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1)
Kategoria dokumentu :	bezobsługowy
Ciśnienie zamknięcia ∆ps :	1200 kPa
Różnica ciśnień ∆pmax :	300kPa
Natężenie przepływu :	Kąt otwarcia 100%: obejście B – AB: 70% wartości kvmax; kąt otwarcia 60%: obejście B – AB: 100% wartości kvs
Sterowanie oraz interfejs komunikacyjny :	BACnet MS/TP Modbus RTU MP-Bus
Zakres roboczy Y :	2...10 V
Regulowany zakres roboczy Y :	0.5...10 V 4...20 mA
Sygnał sprzężenia zwrotnego U :	2...10 V
Regulowany sygnał sprzężenia zwrotnego U :	0.5...10 V
Poziom mocy akustycznej – silnik :	68 dB(A)
Ręczne przestawianie :	hand crank
Wskazówka dot. charakterystyki przepływu :	0...100% kąt otwarcia: liniowy (tylko z siłownikiem PR...-BAC) Do klap motylkowych z siłownikiem PR..BAC, charakterystykę przepływu można sparametryzować jako liniową albo stałoprocentową przy użyciu aplikacji Belimo Assistant Sy
Czas ruchu - silnik :	35 s / 90°
Regulowany czas ruchu :	30...120 s
Installation orientation :	pionowe do poziomego (względem wrzeciona)
Materiały
Korpus zaworu :	EN-GJS-400-15 (GGG 40)
Dane elektryczne
Częstotliwość napięcia znamionowego :	50/60 Hz
Zakres roboczy :	AC 19.2...264 V / DC 19.2...137.5 V
Pobór mocy - praca :	40 W
Pobór mocy w stanie spoczynku :	12 W
Moc znamionowa :	przy 24 V 40 VA / przy 240 V 104 VA
Napięcie znamionowe :	AC 24...240 V / DC 24...125 V
Dane dotyczące bezpieczeństwa
Kategoria ochronna obudowy IEC/EN :	IP66/67
Stopień zanieczyszczenia :	3
Temperatura otoczenia :	-30...50°C [-22...122°F]
Temperatura przechowywania :	-40...80°C [-40...176°F]
Wilgotność otoczenia :	Maks. 100% wilgotność wzgl.
Stopień ochrony NEMA/UL :	NEMA 4X
Enclosure :	UL, typ obudowy 4X
Komunikacja po szynie danych
Liczba węzłów :	BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8
