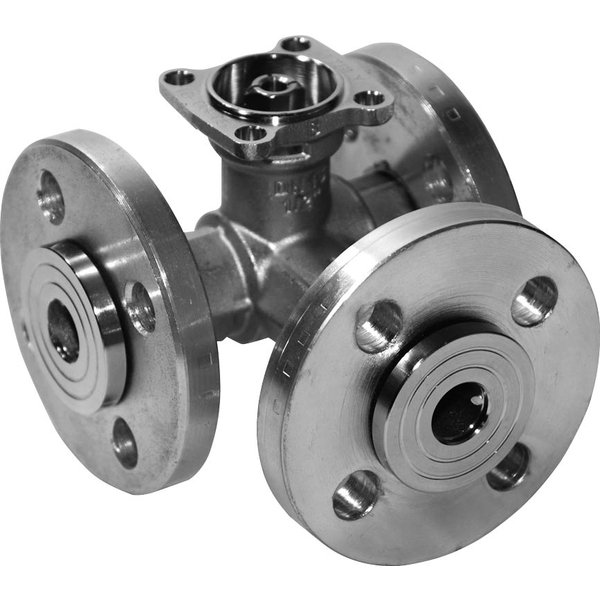

R7015R4-B1

Producent:
Kod produktu: R7015R4-B1
DN : 15
kvs [m³/h] : 4
Czynnik : Woda zimna i gorąca, woda z dodatkiem maks.
50% obj. glikolu
Temperatura czynnika : -10...100°C [14...212°F]
Charakterystyka przepływu : Ścieżka regulacji A – AB: stałoprocentowa
(VDI/VDE 2173), zoptymalizowana w zakresie
otwarcia, obejście B – AB: liniowa (VDI/VDE
2173)
Przyłącze rurowe : Kołnierz
wg. EN 1092-1/4
Ciśnienie zamknięcia ∆ps : 600 kPa

Cechy:

  • 3-drogowy kulowy zawór regulacyjny, ps 600 kPa
  • Kolnierz, DN 15, kvs 4 m³/h
  • Korpus z mosiadzu niklowanego
  • Element zamykajacy z mosiadzu chromowanego
  • Wrzeciono z mosiadzu niklowanego
  • Uszczelnienie wrzeciona: pierscien samouszczelniajacy (o-ring) EPDM
  • Kryza regulacyjna TEFZEL
  • Gniazdo zaworu: PTFE, pierscien samouszczelniajacy (o-ring) EPDM
  • Temperatura czynnika -10...100 °C
  • Sciezka A – AB: klasa szczelnosci A, nie przepuszcza pecherzyków powietrza (EN 12266-1), obejscie B – AB: klasa szczelnosci I (EN 1349 oraz EN 60534-4) maks. 1% wartosci kvs
  • Klasa szczelnosci A, nie przepuszcza pecherzyków powietrza (EN 12266-1)
  • Klasa szczelnosci I (EN 1349 oraz EN 60534-4) maks. 1% wartosci kvs
DN : 15
kvs [m³/h] : 4
Czynnik : Woda zimna i gorąca, woda z dodatkiem maks.
50% obj. glikolu
Temperatura czynnika : -10...100°C [14...212°F]
Dane funkcjonalne
Charakterystyka przepływu : Ścieżka regulacji A – AB: stałoprocentowa
(VDI/VDE 2173), zoptymalizowana w zakresie
otwarcia, obejście B – AB: liniowa (VDI/VDE
2173)
Temperatura czynnika, wskazówka : Przy temperaturze czynnika wynoszącej
-10...2°C zaleca się ogrzewanie osi lub
przedłużenie szyjki zaworu.
Dopuszczalna temperatura czynnika może być
ograniczona w zależności od typu siłownika.
Ograniczenia można znaleźć w odpowiednich<
Przyłącze rurowe : Kołnierz
wg. EN 1092-1/4
Dopuszczalne przecieki : Ścieżka regulacji A – AB: klasa szczelności A,
nie przepuszcza pęcherzyków powietrza (EN
12266-1), obejście B – AB: klasa szczelności I
(EN 1349 oraz EN 60534-4) 1...2% wartości Kvs
w odniesieniu do największej wartości dla
danej średn
Pozycja montażu : pionowe do poziomego (względem wrzeciona)
Kategoria dokumentu : bezobsługowy
Ciśnienie zamknięcia ∆ps : 600 kPa
Różnica ciśnień ∆pmax : 100kPa
Kąt obrotu : 90°
Natężenie przepływu : Obejście B – AB: 70% wartości kvs
Uwaga dotycząca kąta obrotu : Ścieżka regulacji zakresu roboczego A – AB
15...90°, obejście B – AB 15...70°
Materiały
Element zamykający : Mosiądz chromowany
Oś : Mosiądz niklowany
Uszczelnienie wrzeciona : Pierścień samouszczelniający (o-ring) z EPDM
Powierzchnia uszczelnienia kołnierza : Mosiądz niklowany
Techniczna karta katalogowa : R7..Rxx-B..
Kryza regulacyjna : ETFE
Gniazdo : PTFE, pierścień samouszczelniający (o-ring) z
EPDM (DN 15, 25, 32, 40, 50)
Pierścień samouszczelniający (o-ring) Viton,
PTFE (DN 20)
Uszczelnienie osi : Pierścień samouszczelniający (o-ring) z EPDM
Korpus zaworu : Niklowany korpus mosiężny
Wykończenie korpusu : niklowany
Kołnierza : Stal ocynkowana (DN 15, 20)
Aluminium (DN 25, 32, 40, 50)
Przegląd typów
PN : 6
Sv min. : 100
