R3032-BL2
| Korpus: | 3-drogowy |
| Tryb pracy zaworu: | Przełączanie, Zamknij/Otwórz |
| Zakres Kvs: | 6.6...14 Kvs |
| Wielkość zaworu DN (mm): | 32 mm |
| Przyłącze rurowe: | Gwint wewnętrzny |

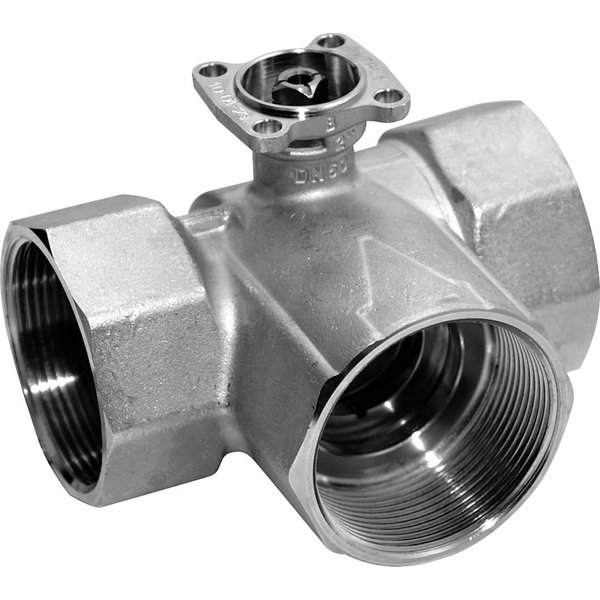

Trójdrogowy zawór kulowy przełączający R3..-BL..
Zawór kulowy przełączający z gwintem wewnętrznym, zaprojektowany do zastosowania w instalacjach wodnych o obiegu otwartym lub zamkniętym. Służy do przełączania przepływu lub pracy w trybie Otwórz/Zamknij w systemach grzewczych i wentylacyjnych, zapewniając niezawodne działanie.
Główne cechy produktu
- Wysoka szczelność: Gwarantuje pracę bez przecieków (klasa szczelności A zgodnie z normą EN 12266-1), nie przepuszczając pęcherzyków powietrza.
- Solidna konstrukcja: Korpus zaworu oraz oś wykonane są z trwałego mosiądzu niklowanego, a element zamykający (kula) z mosiądzu chromowanego.
- Urządzenie bezobsługowe: Konstrukcja zaworu nie wymaga regularnej konserwacji, co zapewnia komfort użytkowania.
- Wszechstronne zastosowanie: Przeznaczony do pracy z wodą lub mieszaniną wody z glikolem (do maksymalnie 50% zawartości glikolu).
Warunki pracy i montaż
Zawór może pracować z czynnikiem o temperaturze w zakresie od -10°C do 100°C. Przy temperaturach poniżej 2°C zalecane jest użycie akcesoriów takich jak ogrzewanie osi lub przedłużenie szyjki zaworu. Montaż jest możliwy w pozycji od pionowej do poziomej, przy czym należy unikać instalacji z osią skierowaną w dół. Dla zapewnienia cichej pracy zalecana różnica ciśnień nie powinna przekraczać 200 kPa.
Urządzenie sterowane jest za pomocą siłownika obrotowego, który otrzymuje sygnał sterujący typu Otwórz/Zamknij. Kąt obrotu wynosi 90°.
Materiały konstrukcyjne
- Korpus zaworu: Mosiądz niklowany
- Element zamykający: Mosiądz chromowany
- Oś: Mosiądz niklowany
- Gniazdo: PTFE z pierścieniem samouszczelniającym (O-ring) z EPDM
- Uszczelnienie osi: Pierścień samouszczelniający (O-ring) z EPDM
| Dane funkcjonalne | |
|---|---|
| Czynnik: | Woda, woda z dodatkiem maks. 50% obj. glikolu. |
| Temperatura czynnika: | -10...100°C [14...212°F] |
| Temperatura czynnika, wskazówka: | Przy temperaturze czynnika wynoszącej -10...2°C zaleca się ogrzewanie osi lub przedłużenie szyjki zaworu. Dopuszczalna temperatura czynnika może być ograniczona w zależności od typu siłownika. Ograniczenia można znaleźć w odpowiednich kartach katalogowych siłowników. |
| Ciśnienie zamknięcia ∆ps: | 500 kPa |
| Różnica ciśnień ∆pmax: | 350 kPa |
| Uwaga dotycząca różnicy ciśnień: | 200 kPa w celu zapewnienia cichej pracy |
| Dopuszczalne przecieki: | nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1) |
| Kąt obrotu: | 90° |
| Przyłącze rurowe: | Gwint wewnętrzny wg. ISO 7-1 |
| Pozycja montażu: | pionowa do poziomej (względem wrzeciona) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | korpus z mosiądzu niklowanego |
| Wykończenie korpusu: | niklowany |
| Element zamykający: | mosiądz chromowany |
| Oś: | mosiądz niklowany |
| Uszczelnienie osi: | Pierścień samouszczelniający (o-ring) z EPDM |
| Gniazdo: | PTFE, pierścień samouszczelniający (o-ring) z EPDM |
