R3032-S3

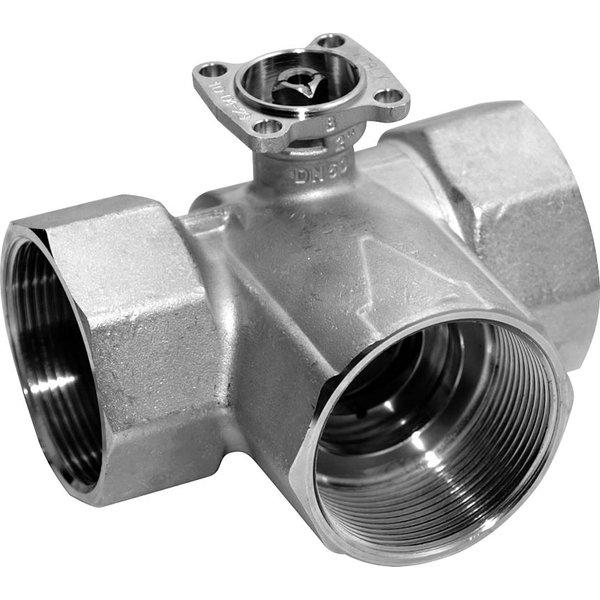

3-drogowy zawór kulowy przełączający R3..-S..

Trójdrogowy zawór kulowy z gwintem wewnętrznym, zaprojektowany do zastosowań w zamkniętych obiegach wodnych instalacji grzewczych oraz wentylacyjnych. Jego głównym zadaniem jest przełączanie przepływu czynnika oraz realizacja funkcji regulacyjnej typu Otwórz/Zamknij.

Zawór charakteryzuje się wysoką szczelnością na ścieżce regulacji A-AB, która jest nieprzepuszczająca dla pęcherzyków powietrza (klasa szczelności A zgodnie z EN 12266-1).

Kluczowe cechy i działanie

• Przeznaczenie: Systemy grzewcze i wentylacyjne z obiegiem zamkniętym.
• Funkcja: Regulacja Zamknij/Otwórz oraz przełączanie przepływu.
• Sterowanie: Zawór jest sterowany za pomocą siłownika obrotowego, który reaguje na sygnał typu Otwórz/Zamknij.
• Czynnik roboczy: Woda lub roztwory wodne z glikolem (stężenie do 50% objętości).
• Zakres temperatur: Możliwość pracy z czynnikiem o temperaturze od -10°C do 120°C.
• Brak obsługi: Konstrukcja zaworu nie wymaga czynności konserwacyjnych.

Solidna konstrukcja

Zawór został wykonany z materiałów wysokiej jakości, gwarantujących niezawodność i długą żywotność:

• Korpus: Mosiądz niklowany.
• Element zamykający (kula): Stal nierdzewna.
• Wrzeciono (oś): Stal nierdzewna.
• Uszczelnienie wrzeciona: Pierścień samouszczelniający (O-ring) wykonany z EPDM.
• Gniazdo: PTFE z dodatkowym O-ringiem z EPDM.

Wskazówki montażowe i eksploatacyjne

Aby zapewnić prawidłowe działanie i maksymalną trwałość zaworu, należy przestrzegać poniższych zaleceń:

• Pozycja montażu: Zawór może być instalowany w dowolnej pozycji od pionowej do poziomej. Należy unikać montażu w pozycji wiszącej (z wrzecionem skierowanym w dół).
• Kierunek przepływu: Montaż należy przeprowadzić zgodnie ze strzałką kierunku przepływu umieszczoną na korpusie zaworu.
• Jakość wody: Dla zapewnienia bezawaryjnej pracy zaleca się stosowanie wody o jakości zgodnej z normą VDI 2035. Przed zaworem należy zainstalować odpowiedni filtr, który zabezpieczy go przed zanieczyszczeniami stałymi.
• Praca w niskich temperaturach: W przypadku pracy z czynnikiem o temperaturze od -10°C do 2°C, rekomendowane jest użycie ogrzewania wrzeciona lub specjalnego przedłużenia szyjki zaworu.
