D6150WL

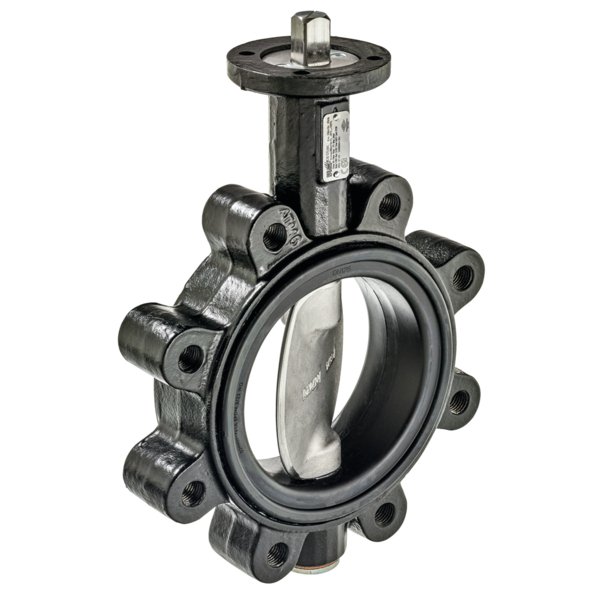

Klapa motylkowa D61..WL z otworami gwintowanymi

Klapa motylkowa z serii D61..WL to niezawodne rozwiązanie przeznaczone do zastosowania w instalacjach wodnych, zarówno w obiegach otwartych, jak i zamkniętych. Idealnie sprawdza się jako element odcinający lub załączający przepływ w systemach zasilających źródła ciepła oraz agregaty chłodnicze.

Główne cechy produktu

• Wysoka szczelność: Gwarantowana klasa szczelności A zgodnie z normą EN 12266-1, co oznacza całkowitą szczelność bez przepuszczania pęcherzyków powietrza.
• Wszechstronność zastosowań: Przystosowana do pracy z wodą czystą oraz roztworami glikolu o stężeniu do 50%.
• Szeroki zakres temperatur: Możliwość pracy w szerokim zakresie temperatur medium, od -20°C do 120°C.
• Brak konieczności konserwacji: Konstrukcja zaworu jest bezobsługowa, co minimalizuje koszty eksploatacji.

Solidna konstrukcja i materiały

Korpus zaworu wykonano z wytrzymałego żeliwa sferoidalnego (EN-GJS-400-18-LT), natomiast element zamykający (dysk) oraz oś powstały ze stali nierdzewnej, co zapewnia długą żywotność i odporność na korozję. Uszczelnienie gniazda i osi wykonane z EPDM gwarantuje niezawodność w wymagających warunkach pracy.

Sterowanie i charakterystyka przepływu

Zawór jest sterowany za pomocą siłownika obrotowego typu Otwórz/Zamknij. Ruch obrotowy siłownika dociska dysk zaworu do miękkiego gniazda EPDM, zapewniając pełną szczelność. W pozycji otwartej klapa generuje minimalne spadki ciśnienia, oferując maksymalną wartość współczynnika Kv.

Charakterystyka przepływu jest standardowo stałoprocentowa w zakresie otwarcia do 60°. Istnieje jednak możliwość jej zmiany na charakterystykę liniową przy użyciu aplikacji Belimo Assistant 2, co pozwala na precyzyjne dopasowanie pracy zaworu do wymagań instalacji.

Możliwe jest ręczne sterowanie zaworem za pomocą dedykowanej dźwigni lub przekładni ślimakowej (dostępne jako akcesoria), która wyposażona jest we wskaźnik położenia i mechanizm samoblokujący.

Wskazówki montażowe i eksploatacyjne

Zawór należy montować w pozycji od pionowej do poziomej (w odniesieniu do osi). Należy unikać montażu w pozycji wiszącej, z osią skierowaną w dół. Dla zapewnienia prawidłowej pracy instalacji, jakość wody powinna być zgodna z wytycznymi normy VDI 2035. W celu uniknięcia wzrostu momentu obrotowego podczas dłuższych przestojów instalacji, zaleca się cykliczne uruchamianie zaworu (pełne otwarcie i zamknięcie) co najmniej raz w miesiącu.
