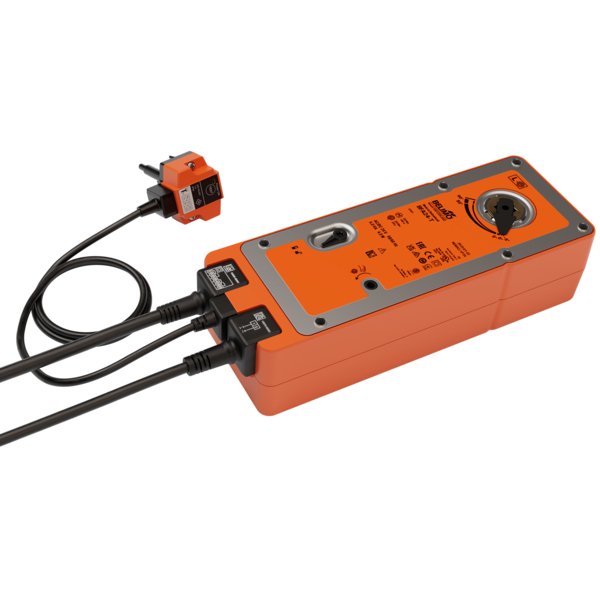

BFA230-T
| Moment obrotowy: | 20 Nm |
| Napięcie zasilania: | 230 V |
| Sterowanie: | Zamknij/Otwórz |
Siłownik ze sprężyną powrotną do klap pożarowych i oddymiających
Siłownik BFA230-T ze sprężyną powrotną, wyposażony w wyzwalacz termoelektryczny BAT (72°C), jest specjalistycznym urządzeniem przeznaczonym do automatyzacji klap wentylacji pożarowej oraz oddymiających w instalacjach HVAC. Siłownik sterowany jest sygnałem Zamknij/Otwórz i zasilany napięciem AC 230 V. Oferuje moment obrotowy 20 Nm, co zapewnia niezawodne działanie w krytycznych sytuacjach. Montaż na osi klapy odbywa się za pomocą uniwersalnego połączenia kształtowego 12x12 mm.
Niezawodne działanie w trybie awaryjnym
Podczas normalnej pracy siłownik utrzymuje klapę w jej roboczym położeniu, jednocześnie napinając zintegrowaną sprężynę powrotną. W momencie przerwy w dostawie prądu, siła sprężyny natychmiastowo i automatycznie przestawia klapę do pozycji bezpiecznej.
Opatentowany mechanizm Safety Position Lock™
Unikalna, opatentowana technologia Safety Position Lock™ zapewnia, że w przypadku pożaru klapa jest niezawodnie utrzymywana w swojej pozycji bezpiecznej. To kluczowa funkcja gwarantująca najwyższy poziom bezpieczeństwa instalacji.
Zintegrowany wyzwalacz termoelektryczny BAT
Siłownik jest wyposażony w wyzwalacz BAT z dwoma bezpiecznikami termicznymi, które reagują na wzrost temperatury zarówno wewnątrz, jak i na zewnątrz kanału wentylacyjnego. Przekroczenie progu 72°C powoduje trwałe odcięcie zasilania i natychmiastowe przejście klapy do pozycji bezpiecznej. Stan urządzenia jest sygnalizowany przez wbudowaną diodę LED, a dedykowany przycisk umożliwia proste przeprowadzenie testu działania.
Możliwość ręcznego sterowania
Urządzenie pozwala na ręczne przestawienie i zablokowanie w dowolnej pozycji przy odłączonym zasilaniu. Funkcja ta jest niezwykle przydatna podczas instalacji i prac serwisowych. Odblokowanie mechanizmu następuje ręcznie lub automatycznie po przywróceniu napięcia.
Wbudowane styki pomocnicze do sygnalizacji
Siłownik posiada dwa zintegrowane mikroprzełączniki, które umożliwiają precyzyjną sygnalizację położeń krańcowych klapy. Pozwala to na łatwą integrację z nadrzędnymi systemami zarządzania budynkiem (BMS) i monitorowanie stanu instalacji.
Możliwość pracy w tandemie (piggy-back)
Konstrukcja siłownika umożliwia mechaniczne połączenie dwóch urządzeń w celu podwojenia momentu obrotowego. Dzięki temu można go stosować do obsługi klap o większych wymaganiach.
Zawartość zestawu
- Korba do obsługi ręcznej
- Wskaźnik położenia
- Torba ochronna
| Dane ogólne | |
|---|---|
| Moment obrotowy: | 20 Nm / 20 Nm |
| Napięcie znamionowe: | AC 230 V |
| Sterowanie: | Zamknij/Otwórz |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Dane elektryczne | |
| Napięcie znamionowe: | AC 230 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...264 V |
| Pobór mocy - praca: | 10 W |
| Pobór mocy w stanie spoczynku: | 3W |
| Moc znamionowa: | 17 VA |
| Prąd rozruchowy (Imax): | 3.8 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 2x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 20 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | 50 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 64 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C, Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 (Stopień ochrony IP we wszystkich pozycjach montażu) |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...55°C [-40...131°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 3.1 kg |
