BFA230-T-ST
| Moment obrotowy: | 20 Nm |
| Napięcie AC/DC: | 230 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |

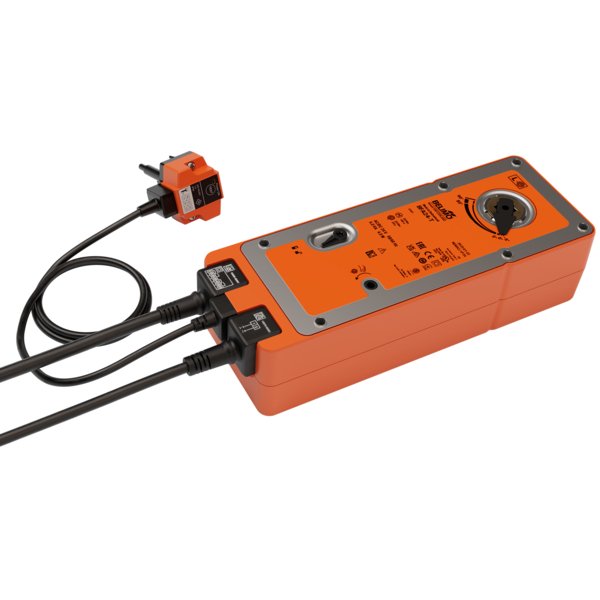

Siłownik ze sprężyną powrotną do klap pożarowych BFA230-T-ST
Siłownik BFA230-T-ST, wyposażony w sprężynę powrotną oraz zintegrowany wyzwalacz termoelektryczny BAT (72°C), jest przeznaczony do sterowania klapami wentylacji pożarowej i oddymiających o kącie obrotu do 90 stopni. Urządzenie znajduje zastosowanie w systemach wentylacji i klimatyzacji, zapewniając niezawodne działanie w krytycznych sytuacjach. Siłownik sterowany jest sygnałem Zamknij/Otwórz i zasilany napięciem znamionowym AC 230 V. Oferuje moment obrotowy na poziomie 20 Nm.
Kluczowe cechy i funkcje produktu
Tryb pracy i funkcja bezpieczeństwa
W normalnych warunkach pracy siłownik ustawia klapę w pozycji roboczej, jednocześnie napinając wewnętrzną sprężynę powrotną. W momencie zaniku napięcia zasilającego, zgromadzona w sprężynie energia natychmiast przestawia klapę do jej pozycji bezpiecznej, gwarantując skuteczne odcięcie strefy objętej pożarem.
Technologia Safety Position Lock™
Aby zapewnić najwyższy poziom bezpieczeństwa, siłownik wyposażono w opatentowany mechanizm Safety Position Lock™. W przypadku pożaru, funkcja ta w sposób mechaniczny blokuje klapę w pozycji bezpiecznej, uniemożliwiając jej przypadkowe otwarcie i zapewniając pełną ochronę.
Wyzwalacz termoelektryczny BAT
Zintegrowany wyzwalacz termoelektryczny BAT jest zgodny z normą ISO 10294-4. Posiada dwa bezpieczniki termiczne, które reagują na temperaturę 72°C – jeden monitoruje temperaturę na zewnątrz kanału wentylacyjnego, a drugi, umieszczony na sondzie, temperaturę wewnątrz niego. Zadziałanie któregokolwiek z bezpieczników powoduje trwałe odcięcie zasilania i przestawienie siłownika w pozycję bezpieczną. Działanie systemu można weryfikować za pomocą przycisku testowego, a o stanie urządzenia informuje wbudowana dioda LED.
Sygnalizacja i sterowanie
Urządzenie posiada dwa wbudowane mikroprzełączniki do sygnalizacji położeń krańcowych klapy. Mechaniczny wskaźnik na obudowie pozwala na szybką wizualną ocenę aktualnego położenia. Siłownik wykorzystuje zaawansowany mikrokontroler Belimo M600 oraz metodę sterowania INFORM, co gwarantuje precyzyjne działanie i pełny moment obrotowy już od startu.
Ręczne przestawianie
Po odłączeniu zasilania istnieje możliwość ręcznego przestawienia klapy za pomocą korby. Specjalny przełącznik pozwala na zablokowanie mechanizmu w dowolnej pozycji. Zwolnienie blokady następuje ręcznie lub automatycznie po przywróceniu napięcia zasilającego.
Zgodność z normami
Konstrukcja siłownika jest zgodna z wymaganiami kluczowych Norm Europejskich, w tym:
- EN 15650 (Wentylacja budynków – Przeciwpożarowe klapy odcinające)
- EN 1366-2 (Badania odporności ogniowej instalacji użytkowych)
- EN 13501-3 (Klasyfikacja ogniowa wyrobów budowlanych)
Zakres dostawy
- Korba do ręcznego przestawiania
- Wskaźnik położenia
- Torba ochronna
| Podstawowe dane | |
|---|---|
| Moment obrotowy (jedn. anglosaska): | 20 Nm / 20 Nm |
| Napięcie znamionowe: | AC 230 V |
| Sterowanie: | Zamknij/Otwórz |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Dane elektryczne | |
| Napięcie znamionowe: | AC 230 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...264 V |
| Pobór mocy - praca: | 10 W |
| Pobór mocy w stanie spoczynku: | 3W |
| Moc znamionowa: | 17 VA |
| Prąd rozruchowy (Imax): | 3.8 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel z wtyczką przyłączeniową 1 m, 2x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel z wtyczką przyłączeniową 1 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Connection plug: | Zasilanie / sterowanie: wtyczka 3-stykowa; Styk pomocniczy: wtyczka 6-stykowa |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 20 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu - funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | 50 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 64 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C; Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54; Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...55°C [-40...131°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 3.1 kg |
