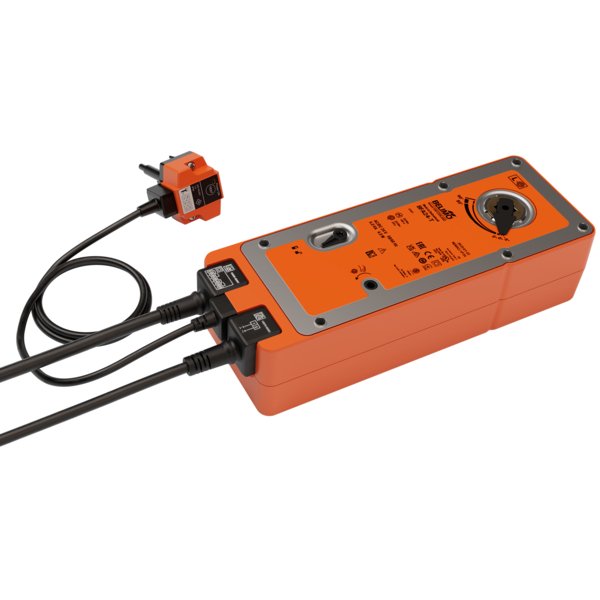

BFA24-SR-T
| Moment obrotowy: | 20 Nm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Analogowe |
| Wyzwalacz termoelektryczny: | BAT (72°C) |
Siłownik ze sprężyną powrotną do klap pożarowych
Siłownik BFA24-SR-T to zaawansowane urządzenie przeznaczone do sterowania klapami wentylacji pożarowej i oddymiającymi w systemach wentylacji i klimatyzacji. Wyposażony jest w sprężynę powrotną oraz zintegrowany wyzwalacz termoelektryczny BAT, zapewniając niezawodne działanie w sytuacjach awaryjnych.
Kluczowe cechy produktu
- Moment obrotowy: 20 Nm dla pracy silnika i funkcji bezpieczeństwa.
- Zasilanie: Napięcie znamionowe AC/DC 24 V.
- Sterowanie: Analogowe, za pomocą standardowego sygnału.
- Montaż: Przeznaczony do osi o przekroju kwadratowym 12x12 mm (oś wydrążona).
- Wysoki stopień ochrony: Obudowa o klasie IP54 zapewnia ochronę w każdych warunkach montażu.
Zasada działania
Siłownik precyzyjnie ustawia pozycję klapy w odpowiedzi na sygnał sterujący DC 2...10 V, jednocześnie napinając wbudowaną sprężynę powrotną. W przypadku zaniku zasilania, zgromadzona energia w sprężynie automatycznie i szybko przestawia klapę do zdefiniowanej pozycji bezpiecznej, gwarantując ochronę.
Zaawansowane Funkcje Bezpieczeństwa
Opatentowany mechanizm Safety Position Lock™
W warunkach pożarowych, opatentowana technologia Safety Position Lock™ zapewnia niezawodne utrzymanie klapy w pozycji bezpiecznej, co znacząco podnosi poziom ochrony przeciwpożarowej.
Wyzwalacz termoelektryczny BAT (72°C)
Zintegrowany wyzwalacz termoelektryczny BAT jest kluczowym elementem systemu bezpieczeństwa. Posiada dwa bezpieczniki termiczne, które monitorują temperaturę zarówno wewnątrz, jak i na zewnątrz kanału wentylacyjnego. Przekroczenie progu 72°C przez którykolwiek z czujników powoduje trwałe odcięcie zasilania i natychmiastowe ustawienie siłownika w pozycji bezpiecznej. Dioda LED sygnalizuje prawidłową pracę i obecność zasilania, a dedykowany przycisk umożliwia proste testowanie działania systemu.
Dodatkowe funkcjonalności
Przestawianie ręczne
Urządzenie umożliwia łatwe ręczne przestawienie klapy przy odłączonym zasilaniu. Możliwe jest zablokowanie mechanizmu w dowolnej pozycji, co ułatwia prace serwisowe i instalacyjne. Po przywróceniu zasilania blokada jest zwalniana automatycznie.
Wbudowane styki pomocnicze
Siłownik posiada dwa zintegrowane styki pomocnicze (SPDT), które służą do sygnalizacji położeń krańcowych klapy. Umożliwiają one przesyłanie informacji o stanie klapy do systemów nadrzędnych. Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na szybką, wizualną ocenę aktualnego położenia.
Zawartość zestawu
- Korba do obsługi ręcznej
- Wskaźnik położenia
- Torba ochronna
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V (SELV) |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 7W |
| Pobór mocy w stanie spoczynku: | 1.5 W |
| Moc znamionowa: | 9.5 VA |
| Prąd rozruchowy (Imax): | 5.8 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 20 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | 50 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 64 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C; Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54; Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...55°C [-40...131°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 3.1 kg |
