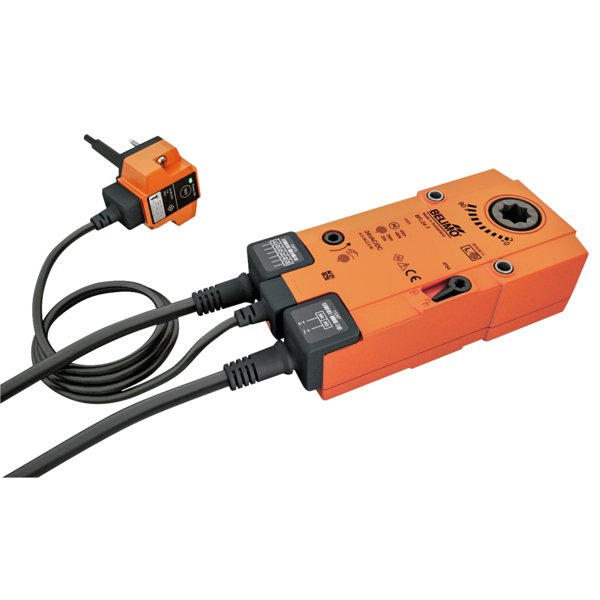

BFL230-T/300
Kod produktu: BFL230-T/300
| Zakres roboczy : | AC 198...264 V |
| Styk pomocniczy : | 2 x SPDT |
| Długość kabla wyzwalacza termicznego : | 0.5 m |
| Moment obrotowy - funkcja bezpieczeństwa : | 3 Nm |
| Kąt obrotu : | Maks. 95° |
| Czas ruchu - silnik : | <60 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa : | 20 s @ -10...55°C / <60 s @ -30...-10°C |
| Podłączenie mechaniczne : | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Moment obrotowy - silnik : | 4 Nm |
| Dane elektryczne | |
|---|---|
| Częstotliwość napięcia znamionowego : | 50/60 Hz |
| Zakres roboczy : | AC 198...264 V |
| Pobór mocy - praca : | 3.5 W |
| Pobór mocy w stanie spoczynku : | 1.1 W |
| Moc znamionowa : | 6.5 VA |
| Uwaga dotycząca mocy znamionowej : | Imax 4 A @ 5 ms |
| Styk pomocniczy : | 2 x SPDT |
| Obciążalność styku pomocniczego : | 1 mA...3 A (0,5 A indukcyjne), DC 5 V...AC 250 V (II, wzmocniona izolacja) |
| Punkty przełączania styku pomocniczego : | 5° / 80° |
| Przyłącze zasilania / sterowania : | Kabel 3 m, 2 x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego : | Kabel 3 m, 6 x 0.75 mm² (bezhalogenowy) |
| Długość kabla wyzwalacza termicznego : | 0.5 m |
| Napięcie znamionowe : | AC 230 V |
| Dane funkcjonalne | |
| Moment obrotowy - funkcja bezpieczeństwa : | 3 Nm |
| Kierunek ruchu - silnik : | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie : | z ogranicznikiem |
| Kąt obrotu : | Maks. 95° |
| Czas ruchu - silnik : | <60 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa : | 20 s @ -10...55°C / <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik : | 43 dB(A) |
| Poziom mocy akustycznej, funkcja : | 62 dB(A) bezpieczeństwa |
| Podłączenie mechaniczne : | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia : | Mechaniczny ze wskazówką |
| Trwałość : | Min. 60'000 pozycji bezpiecznych |
| Moment obrotowy - silnik : | 4 Nm |
| Dane dotyczące bezpieczeństwa | |
| Kategoria ochronna styku pomocniczego IEC/ : | II, Wzmocniona izolacja EN |
| Kategoria ochronna obudowy IEC/EN : | IP54 Stopień ochrony IP we wszystkich położeniach montażowych |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń : | Oznakowanie CE zgodnie z 2014/35/UE niskonapięciowych |
| Temperatura zadziałania bezpiecznika : | Temperatura na zewnątrz kanału 72°C |
| termicznego : | Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN : | II, Wzmocniona izolacja |
Akcesoria mechaniczne
Akcesoria elektryczne
ZBAT0
Zaślepka do BAT (bez zabezpieczenia termicznego temperatury we wnętrzu kanału), Wielopak 20 szt.
ZBAT72
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 65 mm
ZBAT95
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 65 mm
ZBAT120
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 120°C (kolor pomarańczowy), Długość sondy 65 mm
