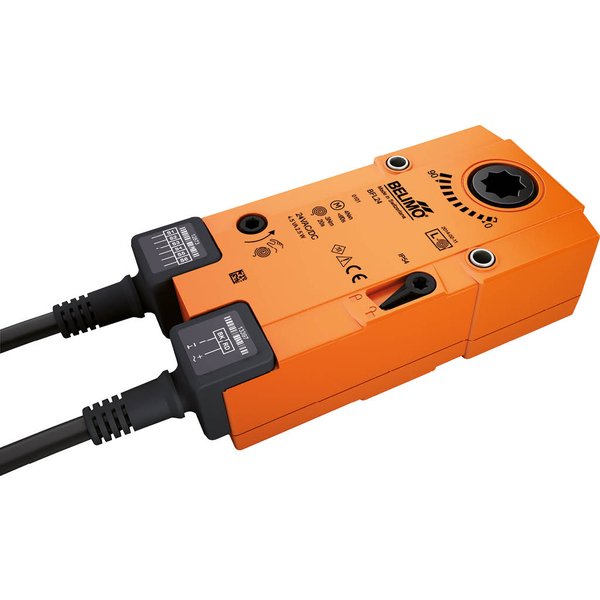

BFL230

Siłownik do klapy odcinającej, 4 Nm, AC 230 V, Zamknij/Otwórz, 60 s, 2x SPDT, IP54, Kabel

Kod produktu: BFL230

Moment obrotowy:	4 Nm
Napięcie AC/DC:	230 V
Rodzaj sterowania:	Zamknij/Otwórz

Siłownik BFL230 ze sprężyną powrotną do klap przeciwpożarowych

Siłownik BFL230 to specjalistyczne urządzenie przeznaczone do sterowania klapami przeciwpożarowymi i oddymiającymi o kącie obrotu 90° w instalacjach HVAC. Zapewnia niezawodne działanie dzięki zasilaniu napięciem AC 230 V i sterowaniu typu Otwórz/Zamknij. Montaż na osi klapy odbywa się za pomocą kształtowego połączenia 12x12 mm.

Kluczowe cechy i funkcje produktu

Tryb pracy ze sprężyną powrotną: W normalnych warunkach siłownik ustawia klapę w pozycji roboczej, jednocześnie napinając sprężynę. W przypadku przerwy w dostawie zasilania, zmagazynowana energia w sprężynie automatycznie przestawia klapę do jej pozycji bezpiecznej.
Mechanizm Safety Position Lock™: Opatentowana technologia, która w warunkach pożaru mechanicznie blokuje klapę w pozycji zamkniętej, gwarantując najwyższy poziom bezpieczeństwa.
Ręczne przestawianie: Po odłączeniu zasilania istnieje możliwość ręcznego ustawienia siłownika i zablokowania go w wybranej pozycji. Zwolnienie blokady następuje ręcznie lub automatycznie po przywróceniu napięcia.
Sygnalizacja położenia: Urządzenie jest wyposażone w dwa zintegrowane mikroprzełączniki, które służą do sygnalizowania położeń krańcowych klapy. Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na szybką, wizualną ocenę aktualnego położenia.

Bezpieczeństwo i zgodność z normami

Konstrukcja siłownika została opracowana zgodnie z wymaganiami europejskich norm dotyczących bezpieczeństwa pożarowego w budynkach, w tym EN 15650, EN 1366-2 oraz EN 13501-3. Urządzenie posiada wzmocnioną izolację (II klasa ochronności) oraz obudowę o stopniu ochrony IP54, zapewniającą odporność w każdej pozycji montażowej.

W celu utrzymania najwyższego poziomu bezpieczeństwa zaleca się regularne kontrole działania klapy, zgodnie z zaleceniami producenta systemu lub normą EN 15650.

Elementy wchodzące w skład zestawu

Korba
Wskaźnik
Torba ochronna
Wkładka kształtowa 12/10 mm

Dane elektryczne
Napięcie znamionowe	AC 230 V
Częstotliwość napięcia znamionowego	50/60 Hz
Zakres roboczy	AC 198...264 V
Pobór mocy - praca	3W
Pobór mocy w stanie spoczynku	0.9 W
Moc znamionowa	6.5 VA
Prąd rozruchowy (Imax)	4.0 A @ 5 ms
Styk pomocniczy	2x SPDT
Obciążalność styku pomocniczego	1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V
Punkty przełączania styku pomocniczego	5° / 80°
Przyłącze zasilania / sterowania	Kabel 1 m, 2x 0.75 mm² (bezhalogenowy)
Przyłącze styku pomocniczego	Kabel 1 m, 6x 0.75 mm² (bezhalogenowy)
Dane funkcjonalne
Moment obrotowy - silnik	4 Nm
Moment obrotowy - funkcja bezpieczeństwa	3 Nm
Kierunek ruchu - silnik	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie	z ogranicznikiem
Kąt obrotu	Maks. 95°
Czas ruchu - silnik	<60 s / 90°
Czas ruchu – funkcja bezpieczeństwa	20 s @ -10...55°C, <60 s @ -30...-10°C
Poziom mocy akustycznej – silnik	43 dB(A)
Poziom mocy akustycznej, funkcja bezpieczeństwa	62 dB(A)
Mechanical interface	Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca
Wskaźnik położenia	Mechaniczny ze wskazówką
Trwałość	Min. 60'000 pozycji bezpiecznych
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN	II, Wzmocniona izolacja
Kategoria ochronna styku pomocniczego IEC/EN	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN	IP54 Stopień ochrony IP we wszystkich pozycjach montażu
Kompatybilność elektromagnetyczna	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności	Type 1.AA.B
Odporność na impulsy napięciowe - zasilanie / sterowanie	4 kV
Stopień zanieczyszczenia	3
Wilgotność otoczenia	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia - praca normalna	-30...55°C [-22...131°F]
Temperatura otoczenia - funkcja bezpieczeństwa	Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F]
Temperatura przechowywania	-40...80°C [-40...176°F]
Kategoria dokumentu	bezobsługowy
Masa
Masa	0.99 kg
