BFL230-T
| Moment obrotowy: | 4 Nm |
| Napięcie AC/DC: | 230 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |

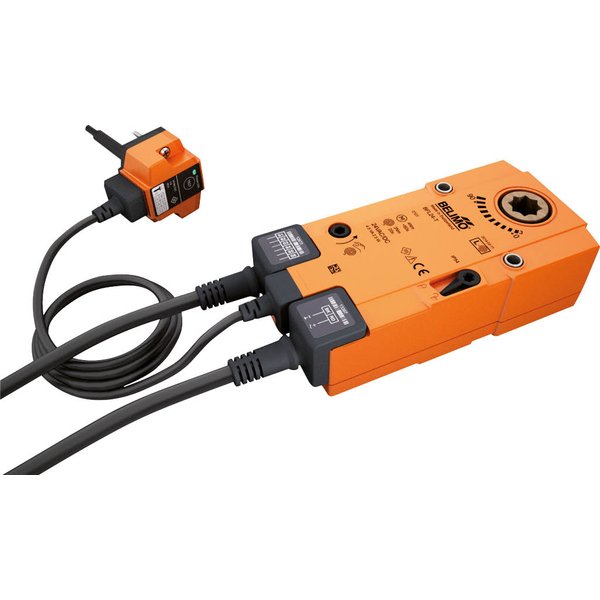

Siłownik BFL230-T ze sprężyną powrotną do klap pożarowych
Siłownik BFL230-T został zaprojektowany do sterowania klapami wentylacji pożarowej i oddymiającymi o kącie obrotu 90° w instalacjach wentylacyjnych oraz klimatyzacyjnych. Jest to urządzenie ze sprężyną powrotną, zintegrowane z wyzwalaczem termoelektrycznym BAT, który reaguje przy temperaturze 72°C. Siłownik jest zasilany napięciem znamionowym AC 230 V i sterowany jest w trybie Otwórz/Zamknij. Montaż odbywa się za pomocą połączenia kształtowego na osi o wymiarach 12x12 mm.
Kluczowe cechy i funkcje produktu
Tryb pracy
W normalnych warunkach siłownik ustawia klapę w jej pozycji roboczej, jednocześnie napinając sprężynę powrotną. W przypadku przerwy w dostawie zasilania, energia zmagazynowana w sprężynie automatycznie przestawia klapę do jej pozycji bezpiecznej.
Mechanizm Safety Position Lock™
Opatentowany mechanizm Safety Position Lock™ gwarantuje, że w warunkach pożarowych klapa pozostanie pewnie zablokowana w pozycji zamkniętej, co znacząco podnosi poziom bezpieczeństwa instalacji.
Wyzwalacz termoelektryczny BAT
Zintegrowany wyzwalacz termoelektryczny jest zgodny z normą ISO 10294-4 i posiada dwa bezpieczniki termiczne. Jeden z nich reaguje na temperaturę otoczenia, a drugi na temperaturę wewnątrz kanału wentylacyjnego (oba przy 72°C). Zadziałanie któregokolwiek z bezpieczników powoduje trwałe i nieodwracalne odcięcie zasilania. Status urządzenia sygnalizowany jest za pomocą diody LED. Działanie systemu można sprawdzić przyciskiem testowym, pod warunkiem podłączonego zasilania.
Ręczne przestawianie
Gdy siłownik nie jest pod napięciem, można go obsługiwać ręcznie i zablokować w dowolnej pozycji za pomocą przełącznika blokującego. Odblokowanie następuje ręcznie lub automatycznie po przywróceniu zasilania.
Sygnalizacja położenia
Urządzenie jest wyposażone w dwa wbudowane mikroprzełączniki do sygnalizacji położeń krańcowych klapy. Dodatkowo, mechaniczny wskaźnik pozwala na wizualną ocenę aktualnego położenia.
Zgodność z normami
Konstrukcja siłownika jest zgodna z wymaganiami europejskich norm dotyczących wentylacji i bezpieczeństwa pożarowego, w tym EN 15650, EN 1366-2 oraz EN 13501-3.
Uwagi dotyczące bezpieczeństwa
- Urządzenie jest przeznaczone wyłącznie do zastosowań wymienionych w jego specyfikacji.
- Podczas instalacji i obsługi należy zachować szczególną ostrożność ze względu na pracę z napięciem sieciowym.
- Montaż siłownika na klapie jest realizowany przez producenta klapy.
- Wbudowane styki pomocnicze można podłączyć do napięcia sieciowego lub bezpiecznego, ale nie wolno ich podłączać do obu napięć jednocześnie.
- Stosowanie na zewnątrz jest możliwe tylko przy zapewnieniu ochrony przed bezpośrednim działaniem wody, słońca, śniegu i innych czynników atmosferycznych.
- Nie wolno otwierać obudowy urządzenia ani odłączać od niego fabrycznie podłączonych kabli.
Zawartość zestawu
- Korba
- Wskaźnik
- Torba ochronna
- Wkładka kształtowa 12/10 mm
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 230 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 198...264 V |
| Pobór mocy - praca: | 2.6 W |
| Pobór mocy w stanie spoczynku: | 0.7 W |
| Moc znamionowa: | 4 VA |
| Prąd rozruchowy (Imax): | 4.0 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 2x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Długość kabla wyzwalacza termicznego: | 0.5 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 4 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 3 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | <43 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | <62 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C, Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54, Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...55°C [-40...131°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.1 kg |
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
