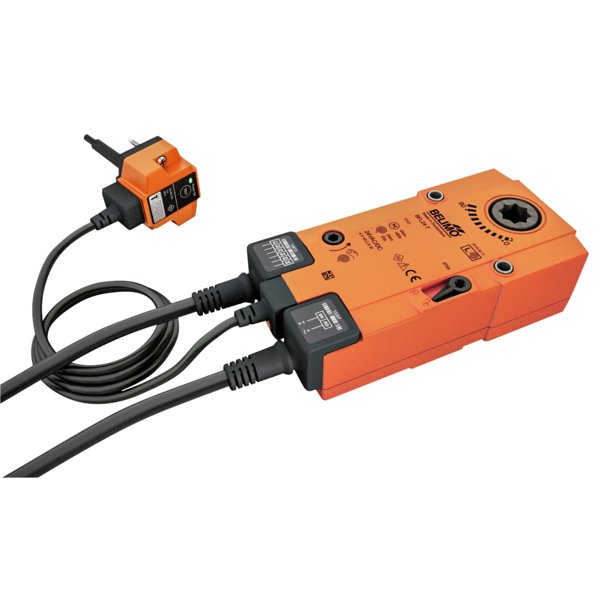

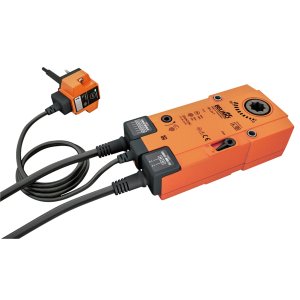

BFL230-T-ST
Siłownik do klapy odcinającej, 4 Nm, AC 230 V, Zamknij/Otwórz, 60 s, 2x SPDT, IP54, Kabel z wtyczką przyłączeniową, Wyzwalacz termiczny BAT (72°C)
Kod produktu: BFL230-T-ST
| Moment obrotowy: | 4 Nm |
| Napięcie AC/DC: | 230 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |
Siłownik BFL230-T-ST z funkcją powrotu sprężynowego
Siłownik BFL230-T-ST, wyposażony w sprężynę powrotną oraz zintegrowany wyzwalacz termoelektryczny BAT (72°C), jest specjalistycznym urządzeniem przeznaczonym do sterowania klapami przeciwpożarowymi i oddymiającymi o kącie obrotu 90°. Zaprojektowany z myślą o instalacjach wentylacyjnych i klimatyzacyjnych, oferuje prostą integrację z systemami monitorowania i sterowania dzięki zastosowaniu wtyczek połączeniowych.
Kluczowe cechy i zasada działania
Urządzenie działa w trybie Otwórz/Zamknij i jest zasilane napięciem znamionowym AC 230 V. W normalnych warunkach pracy siłownik ustawia klapę w pozycji roboczej, jednocześnie napinając sprężynę powrotną. W momencie zaniku zasilania, zgromadzona w sprężynie energia automatycznie przestawia klapę do jej pozycji bezpiecznej.
- Moment obrotowy: 4 Nm dla pracy silnika oraz 3 Nm dla funkcji bezpieczeństwa.
- Sterowanie: Otwórz/Zamknij.
- Interfejs mechaniczny: Połączenie kształtowe z przechodzącą osią wydrążoną 12x12 mm.
- Sygnalizacja położenia: Siłownik posiada dwa wbudowane styki pomocnicze (mikroprzełączniki) do sygnalizacji położeń krańcowych klapy, a także mechaniczny wskaźnik ze wskazówką.
Zaawansowane funkcje bezpieczeństwa
Siłownik został wyposażony w szereg rozwiązań technologicznych, które gwarantują najwyższy poziom bezpieczeństwa w instalacjach przeciwpożarowych.
- Wyzwalacz termoelektryczny (BAT): Posiada dwa bezpieczniki termiczne reagujące na temperaturę 72°C – jeden monitoruje temperaturę na zewnątrz kanału, a drugi w jego wnętrzu. Zadziałanie któregokolwiek z nich powoduje trwałe odcięcie zasilania i przestawienie klapy w pozycję bezpieczną. Działanie systemu można zweryfikować za pomocą przycisku testowego.
- Mechanizm Safety Position Lock™: Opatentowana technologia, która w warunkach pożaru niezawodnie blokuje klapę w jej pozycji bezpiecznej, zapewniając maksymalną ochronę.
- Przestawianie ręczne: Przy odłączonym zasilaniu możliwe jest ręczne ustawienie siłownika i zablokowanie go w dowolnej pozycji za pomocą specjalnego przełącznika.
Konstrukcja i zgodność z normami
Produkt charakteryzuje się wysoką trwałością, obliczoną na minimum 60 000 cykli do pozycji bezpiecznej. Konstrukcja siłownika jest zgodna z kluczowymi normami europejskimi, co potwierdza jego jakość i niezawodność:
- EN 15650
- EN 1366-2
- EN 13501-3
Zawartość zestawu
- Korba
- Wskaźnik
- Torba ochronna
- Wkładka kształtowa 12/10 mm
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 230 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 198...264 V |
| Pobór mocy - praca: | 2.6 W |
| Pobór mocy w stanie spoczynku: | 0.7 W |
| Moc znamionowa: | 4 VA |
| Prąd rozruchowy (Imax): | 4.0 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel z wtyczką przyłączeniową 1 m, 2x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel z wtyczką przyłączeniową 1 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Connection plug: | Zasilanie / sterowanie: wtyczka 3-stykowa Styk pomocniczy: wtyczka 6-stykowa |
| Długość kabla wyzwalacza termicznego: | 0.5 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 4 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 3 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu - funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | 43 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 62 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...55°C [-40...131°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.1 kg |
Akcesoria mechaniczne
Akcesoria elektryczne
ZBAT0
Zaślepka do BAT (bez zabezpieczenia termicznego temperatury we wnętrzu kanału), Wielopak 20 szt.
ZBAT72
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 65 mm
ZBAT72.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 65 mmWielopak 20 szt.
ZBAT72/9
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 90 mm
ZBAT95
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 65 mm
ZBAT95.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 65 mmWielopak 20 szt.
ZBAT95/9
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 90 mm
ZBAT120
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 120°C (kolor pomarańczowy), Długość sondy 65 mm
ZBAT120.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 120°C (kolor pomarańczowy), Długość sondy 65 mmWielopak 20 szt.
ZBAT140
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 140°C (kolor czerwony), Długość sondy 65 mm
