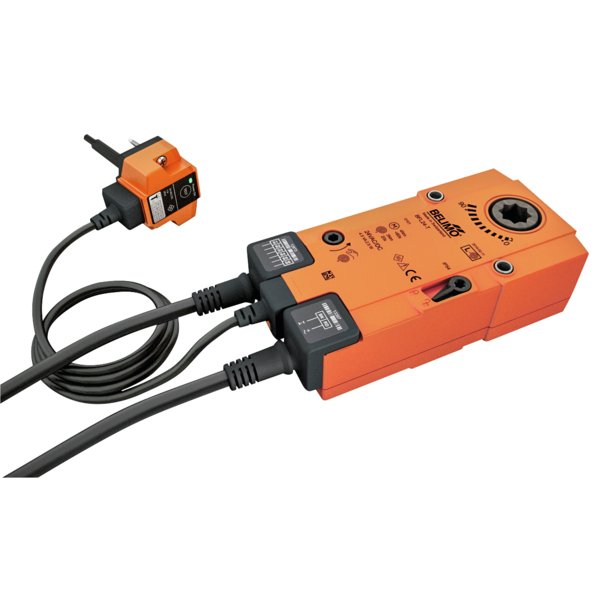

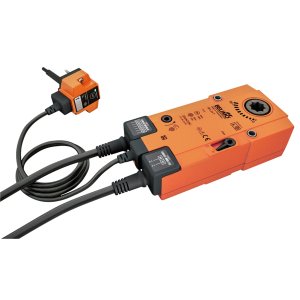

Siłownik ze sprężyną powrotną BFL230-T/500 do klap przeciwpożarowych
Siłownik BFL230-T/500 to zaawansowane urządzenie ze sprężyną powrotną, zaprojektowane do sterowania klapami przeciwpożarowymi i oddymiającymi o kącie obrotu do 90° w systemach wentylacji oraz klimatyzacji. Jest połączony z wyzwalaczem termoelektrycznym BAT, który reaguje na temperaturę 72°C, gwarantując niezawodne działanie w sytuacjach awaryjnych.
Kluczowe parametry:
- Moment obrotowy silnika: 4 Nm
- Moment obrotowy sprężyny powrotnej: 3 Nm
- Zasilanie: AC 230 V
- Typ sterowania: Otwórz/Zamknij
- Montaż na osi: wał drążony do osi kwadratowej 12x12 mm
Cechy i funkcjonalność
Zasada działania
W normalnych warunkach pracy siłownik ustawia klapę w pozycji otwartej, jednocześnie napinając zintegrowaną sprężynę powrotną. W przypadku zaniku napięcia zasilającego, energia zgromadzona w sprężynie automatycznie i błyskawicznie przestawia klapę do pozycji bezpiecznej.
Mechanizm Safety Position Lock™
Opatentowany mechanizm Safety Position Lock™ zapewnia, że w warunkach pożarowych klapa pozostaje niezawodnie zablokowana w pozycji bezpiecznej, co maksymalizuje poziom ochrony instalacji.
Wyzwalacz termoelektryczny BAT
Urządzenie jest wyposażone w wyzwalacz termoelektryczny z dwoma bezpiecznikami: jeden reaguje na temperaturę otoczenia, a drugi na temperaturę wewnątrz kanału wentylacyjnego. Przekroczenie progu 72°C przez którykolwiek z nich powoduje trwałe i nieodwracalne odcięcie zasilania, co skutkuje zamknięciem klapy. Dioda LED na obudowie informuje o obecności zasilania i gotowości systemu do pracy. Funkcjonalność można sprawdzić za pomocą wbudowanego przycisku testowego.
Sygnalizacja i sterowanie
Siłownik posiada dwa zintegrowane styki pomocnicze (mikroprzełączniki) do sygnalizowania położeń krańcowych klapy. Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na szybką, wizualną ocenę aktualnego położenia. Urządzenie umożliwia również ręczną obsługę i zablokowanie w dowolnej pozycji przy odłączonym zasilaniu. Zwolnienie blokady następuje manualnie lub automatycznie po przywróceniu napięcia.
Wysoka jakość i zgodność z normami
Konstrukcja siłownika jest zgodna z normami europejskimi, w tym EN 15650, EN 1366-2 oraz EN 13501-3. Wysoka trwałość gwarantuje minimum 60 000 cykli w trybie bezpieczeństwa, a obudowa o stopniu ochrony IP54 zapewnia odporność na kurz i wodę, umożliwiając montaż w różnych pozycjach.
Zawartość zestawu:
- Korba do ręcznego przestawiania
- Wskaźnik położenia
- Wkładka kształtowa do osi 10 mm
- Torba ochronna
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 230 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 198...264 V |
| Pobór mocy - praca: | 2.6 W |
| Pobór mocy w stanie spoczynku: | 0.7 W |
| Moc znamionowa: | 4 VA |
| Prąd rozruchowy (Imax): | 4.0 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 5 m, 2x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 5 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Długość kabla wyzwalacza termicznego: | 0.5 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 4 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 3 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | 43 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 62 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C; Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54; Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...55°C [-40...131°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.7 kg |
