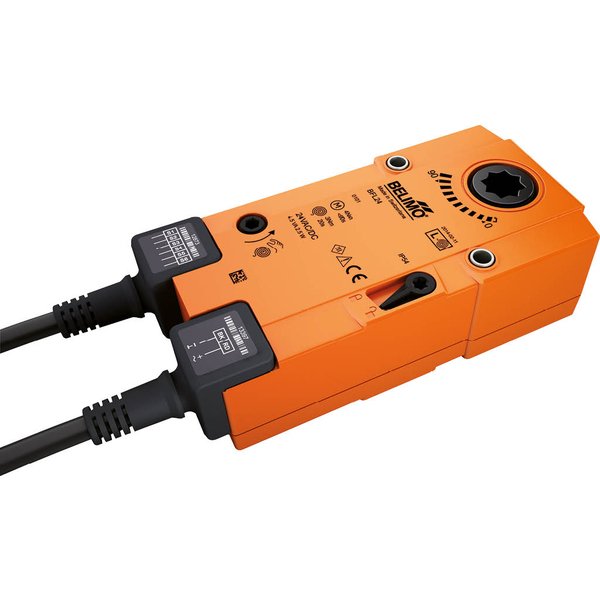

BFL24-ST

Siłownik do klapy odcinającej, 4 Nm, AC/DC 24 V, Zamknij/Otwórz, 60 s, 2x SPDT, IP54, Kabel z wtyczką przyłączeniową

Kod produktu: BFL24-ST

Moment obrotowy:	4 Nm
Napięcie AC/DC:	24 V
Rodzaj sterowania:	Zamknij/Otwórz

Siłownik BFL24-ST do klap przeciwpożarowych i oddymiających

Siłownik BFL24-ST ze sprężyną powrotną został zaprojektowany do sterowania klapami przeciwpożarowymi i oddymiającymi o kącie obrotu 90° w instalacjach wentylacyjnych i klimatyzacyjnych. Wyposażony jest w praktyczne wtyczki połączeniowe, które znacząco ułatwiają integrację z systemami monitorowania i sterowania, w tym z sieciami opartymi na szynie komunikacyjnej, przy wykorzystaniu dedykowanych przyrządów sygnalizujących.

Kluczowe cechy produktu

Tryb pracy i funkcja bezpieczeństwa: W normalnych warunkach siłownik ustawia klapę w pozycji roboczej, jednocześnie napinając sprężynę powrotną. W przypadku przerwy w dostawie zasilania, zgromadzona energia w sprężynie automatycznie przestawia klapę do jej pozycji bezpiecznej.
Mechanizm Safety Position Lock™: Opatentowane rozwiązanie techniczne, które w razie pożaru niezawodnie utrzymuje klapę w pozycji zamkniętej, zapewniając najwyższy poziom bezpieczeństwa.
Możliwość ręcznego sterowania: Przy odłączonym zasilaniu siłownik można łatwo przestawić ręcznie i zablokować w dowolnym położeniu za pomocą przełącznika blokady. Odblokowanie następuje manualnie lub automatycznie po przywróceniu napięcia.
Nowoczesna technologia: Siłownik wykorzystuje wydajny mikrokontroler oraz innowacyjną metodę sterowania INFORM, co pozwala na precyzyjne działanie i uzyskanie pełnego momentu obrotowego już od samego początku pracy.
Wbudowana sygnalizacja: Urządzenie jest wyposażone w dwa zintegrowane mikroprzełączniki do sygnalizowania położeń krańcowych klapy. Położenie skrzydła jest również widoczne dzięki mechanicznemu wskaźnikowi na obudowie.
Zgodność z normami: Konstrukcja siłownika spełnia wymagania kluczowych Norm Europejskich, w tym EN 15650, EN 1366-2 oraz EN 13501-3, co potwierdza jego przeznaczenie do zastosowań w ochronie przeciwpożarowej.

Zawartość zestawu

Korba
Wskaźnik
Torba ochronna
Wkładka kształtowa 12/10 mm

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	2W
Pobór mocy w stanie spoczynku:	0.7 W
Moc znamionowa:	2.8 VA
Prąd rozruchowy (Imax):	2.9 A @ 5 ms
Styk pomocniczy:	2x SPDT
Obciążalność styku pomocniczego:	1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V
Punkty przełączania styku pomocniczego:	5° / 80°
Przyłącze zasilania / sterowania:	Kabel z wtyczką przyłączeniową 1 m, 2x 0.75 mm², FRNC (bezhalogenowy)
Przyłącze styku pomocniczego:	Kabel z wtyczką przyłączeniową 1 m, 6x 0.75 mm², FRNC (bezhalogenowy)
Connection plug:	Zasilanie / sterowanie: wtyczka 3-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem (patrz „Akcesoria”) Styk pomocniczy: wtyczka 6-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem (patrz „Akcesoria”)
Dane funkcjonalne
Moment obrotowy - silnik:	4 Nm
Moment obrotowy - funkcja bezpieczeństwa:	3 Nm
Kierunek ruchu - silnik:	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie:	z ogranicznikiem
Kąt obrotu:	Maks. 95°
Czas ruchu - silnik:	<60 s / 90°
Czas ruchu - funkcja bezpieczeństwa:	20 s @ -10...55°C, <60 s @ -30...-10°C
Poziom mocy akustycznej – silnik:	43 dB(A)
Poziom mocy akustycznej, funkcja bezpieczeństwa:	62 dB(A)
Mechanical interface:	Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca
Wskaźnik położenia:	Mechaniczny ze wskazówką
Trwałość:	Min. 60'000 pozycji bezpiecznych
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna styku pomocniczego IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54 Stopień ochrony IP we wszystkich pozycjach montażu
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1.AA.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia - praca normalna:	-30...55°C [-22...131°F]
Temperatura otoczenia - funkcja bezpieczeństwa:	Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	1.1 kg
