BFL24-T-ST
| Moment obrotowy: | 4 Nm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |

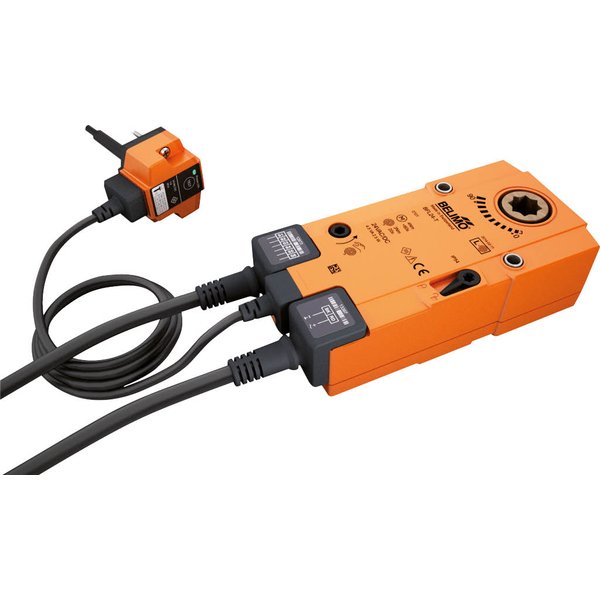

Siłownik BFL24-T-ST ze sprężyną powrotną i wyzwalaczem termicznym
Prezentowany siłownik ze sprężyną powrotną został zaprojektowany do sterowania klapami przeciwpożarowymi i oddymiającymi o kącie obrotu do 90 stopni, znajdującymi się w instalacjach wentylacyjnych oraz klimatyzacyjnych. Urządzenie jest fabrycznie połączone z wyzwalaczem termoelektrycznym BAT, który aktywuje się przy temperaturze 72°C. Dzięki zastosowaniu wtyczek połączeniowych, jego integracja z systemami monitorowania i sterowania jest znacznie uproszczona.
Siłownik pracuje przy napięciu znamionowym 24 V AC/DC i jest sterowany w trybie Zamknij/Otwórz. Montaż na osi klapy odbywa się poprzez połączenie kształtowe na wałku o wymiarach 12x12 mm.
Najważniejsze cechy i funkcje
Tryb pracy i funkcja bezpieczeństwa
W normalnych warunkach siłownik ustawia klapę w pozycji roboczej, jednocześnie napinając sprężynę powrotną. W przypadku zaniku zasilania, energia zgromadzona w sprężynie automatycznie przestawia klapę do jej pozycji bezpiecznej.
Technologia Safety Position Lock™
W razie wybuchu pożaru, innowacyjny mechanizm Safety Position Lock™ gwarantuje niezawodne utrzymanie klapy w pozycji zamkniętej, co zapewnia najwyższy poziom ochrony i bezpieczeństwa. Jest to rozwiązanie techniczne zgłoszone do opatentowania.
Wyzwalacz termoelektryczny
Zgodny z normą ISO 10294-4 wyzwalacz termiczny BAT posiada dwa bezpieczniki: jeden reagujący na temperaturę na zewnątrz kanału wentylacyjnego i drugi monitorujący temperaturę w jego wnętrzu. Przekroczenie progu 72°C przez którykolwiek z nich powoduje trwałe odcięcie napięcia. Dioda LED na obudowie informuje o obecności zasilania i gotowości systemu. Poprawność działania można sprawdzić za pomocą przycisku testowego.
Przestawianie ręczne
Po odłączeniu zasilania, siłownik można ręcznie przestawić i zablokować w dowolnym położeniu. Odblokowanie następuje manualnie lub automatycznie po przywróceniu napięcia.
Sygnalizacja położenia
Urządzenie posiada dwa wbudowane mikroprzełączniki do sygnalizacji położeń krańcowych klapy. Położenie jest również widoczne na mechanicznym wskaźniku ze wskazówką.
Zgodność z normami
Konstrukcja siłownika jest zgodna z wymaganiami kluczowych norm europejskich, w tym EN 15650 (Przeciwpożarowe klapy odcinające) oraz EN 1366-2 (Badania odporności ogniowej).
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 2W |
| Pobór mocy w stanie spoczynku: | 0.7 W |
| Moc znamionowa: | 2.8 VA |
| Prąd rozruchowy (Imax): | 2.9 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel z wtyczką przyłączeniową 1 m, 2x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel z wtyczką przyłączeniową 1 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Wtyczka połączeniowa (zasilanie / sterowanie): | wtyczka 3-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem (patrz „Akcesoria”) |
| Wtyczka połączeniowa (styk pomocniczy): | wtyczka 6-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem (patrz „Akcesoria”) |
| Długość kabla wyzwalacza termicznego: | 0.5 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 4 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 3 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu - funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | 43 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 62 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C / Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 / Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...55°C [-40...131°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.2 kg |
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
