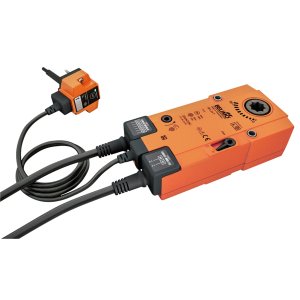

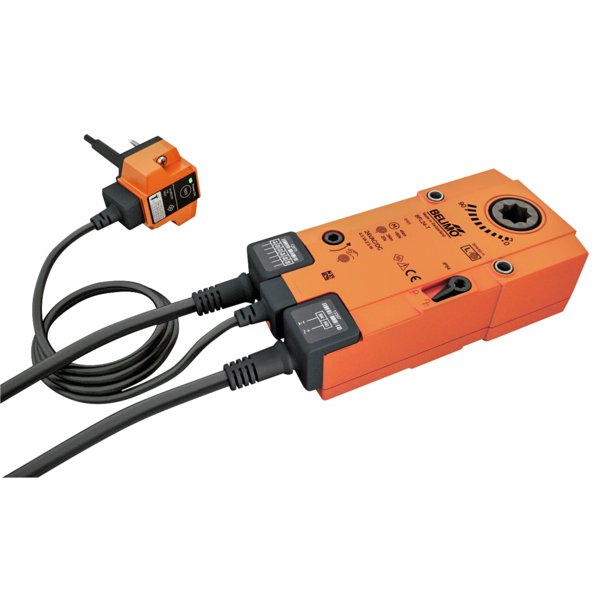

BFL24-T-ST/500
Siłownik do klapy odcinającej, 4 Nm, AC/DC 24 V, Zamknij/Otwórz, 60 s, 2x SPDT, IP54, Kabel z wtyczką przyłączeniową, Wyzwalacz termiczny BAT (72°C)
Kod produktu: BFL24-T-ST/500
| Moment obrotowy: | 4 Nm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |
Siłownik ze sprężyną powrotną do klap przeciwpożarowych
Siłownik BFL24-T-ST/500 to zaawansowane urządzenie ze sprężyną powrotną, zaprojektowane specjalnie do sterowania klapami przeciwpożarowymi i oddymiającymi o kącie obrotu do 90 stopni. Jest nieodłącznym elementem nowoczesnych instalacji wentylacyjnych i klimatyzacyjnych, zapewniając bezpieczeństwo w sytuacjach zagrożenia. Zintegrowany wyzwalacz termoelektryczny BAT reaguje na temperaturę 72°C, gwarantując niezawodne działanie. Wtyczki połączeniowe znacząco ułatwiają integrację z systemami monitorowania i sterowania.
Kluczowe cechy i funkcjonalność
- Niezawodne działanie w trybie awaryjnym: W normalnych warunkach siłownik utrzymuje klapę w pozycji roboczej, jednocześnie napinając wbudowaną sprężynę powrotną. W przypadku zaniku zasilania, energia zgromadzona w sprężynie automatycznie i błyskawicznie przestawia klapę do pozycji bezpiecznej.
- Wyzwalacz termoelektryczny BAT: Siłownik jest wyposażony w inteligentny wyzwalacz termiczny, który monitoruje temperaturę zarówno wewnątrz, jak i na zewnątrz kanału wentylacyjnego. Posiada dwa bezpieczniki termiczne, które aktywują się po przekroczeniu progu 72°C, co prowadzi do trwałego odcięcia zasilania i zamknięcia klapy. Status urządzenia sygnalizuje dioda LED, a funkcjonalność można łatwo zweryfikować za pomocą przycisku testowego.
- Opatentowany mechanizm Safety Position Lock™: Unikalna, opatentowana technologia gwarantuje, że w sytuacji pożarowej klapa pozostanie niezawodnie w pozycji zamkniętej, zapewniając maksymalny poziom bezpieczeństwa.
- Precyzyjna sygnalizacja: Urządzenie posiada dwa wbudowane styki pomocnicze (SPDT) do sygnalizacji położeń krańcowych klapy. Dodatkowo, mechaniczny wskaźnik ze wskazówką pozwala na wizualną kontrolę położenia klapy.
- Możliwość ręcznego przestawiania: Po odłączeniu napięcia zasilającego, siłownik można łatwo ustawić ręcznie i zablokować w wybranej pozycji za pomocą przełącznika, co jest przydatne podczas prac serwisowych i instalacyjnych.
- Wysoka trwałość: Konstrukcja siłownika została zaprojektowana z myślą o długotrwałej i niezawodnej pracy, gwarantując wykonanie minimum 60 000 cykli do pozycji bezpiecznej.
Zawartość zestawu
- Korba
- Wskaźnik położenia
- Torba ochronna
- Wkładka kształtowa 12/10 mm
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 2W |
| Pobór mocy w stanie spoczynku: | 0.7 W |
| Moc znamionowa: | 2.8 VA |
| Prąd rozruchowy (Imax): | 2.9 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel z wtyczką przyłączeniową 5 m, 2x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel z wtyczką przyłączeniową 5 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Connection plug: | Zasilanie / sterowanie: wtyczka 3-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem (patrz „Akcesoria”) Styk pomocniczy: wtyczka 6-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem (patrz „Akcesoria”) |
| Długość kabla wyzwalacza termicznego: | 0.5 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 4 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 3 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu - funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | 43 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 62 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...55°C [-40...131°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.8 kg |
Akcesoria elektryczne
ZBAT0
Zaślepka do BAT (bez zabezpieczenia termicznego temperatury we wnętrzu kanału), Wielopak 20 szt.
ZBAT72
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 65 mm
ZBAT72.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 65 mmWielopak 20 szt.
ZBAT72/9
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 90 mm
ZBAT95
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 65 mm
ZBAT95.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 65 mmWielopak 20 szt.
ZBAT95/9
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 90 mm
ZBAT120
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 120°C (kolor pomarańczowy), Długość sondy 65 mm
ZBAT120.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 120°C (kolor pomarańczowy), Długość sondy 65 mmWielopak 20 szt.
ZBAT140
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 140°C (kolor czerwony), Długość sondy 65 mm
SN2-C7/300
Rodzaj ruchu: Obrotowy
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
