BFN230
| Moment obrotowy: | 9 Nm |
| Napięcie AC/DC: | 230 V |
| Rodzaj sterowania: | Zamknij/Otwórz |

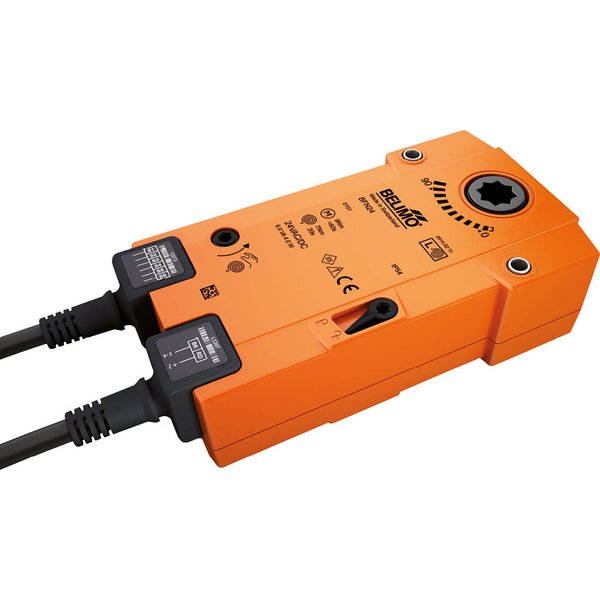

Siłownik ze sprężyną powrotną BFN230 do klap przeciwpożarowych
Siłownik BFN230 przeznaczony jest do sterowania klapami przeciwpożarowymi i oddymiającymi w instalacjach wentylacyjnych oraz klimatyzacyjnych. Urządzenie zasilane napięciem AC 230 V steruje pracą klap w trybie Otwórz/Zamknij, zapewniając niezawodne działanie systemu. Wyposażony jest w wał drążony z połączeniem kształtowym 12x12 mm.
Zasada działania i funkcja bezpieczeństwa
Podczas normalnej pracy, silnik siłownika ustawia klapę w pozycji roboczej, jednocześnie napinając sprężynę powrotną. W momencie zaniku napięcia zasilającego, energia zmagazynowana w sprężynie automatycznie i szybko przestawia klapę do jej pozycji bezpiecznej. Czas ruchu w trybie bezpieczeństwa wynosi poniżej 20 sekund w standardowych temperaturach pracy.
Kluczowe cechy produktu
- Mechanizm Safety Position Lock™: Innowacyjne, zgłoszone do opatentowania rozwiązanie, które w warunkach pożarowych niezawodnie utrzymuje klapę w pozycji bezpiecznej, zapewniając maksymalny poziom ochrony.
- Obsługa ręczna: Po odłączeniu zasilania, siłownik można przestawić ręcznie i zablokować w wybranej pozycji. Odblokowanie następuje manualnie lub automatycznie po przywróceniu napięcia.
- Wbudowana sygnalizacja: Urządzenie wyposażono w dwa zintegrowane mikroprzełączniki do sygnalizacji położeń krańcowych. Dodatkowo, mechaniczny wskaźnik umożliwia wizualną weryfikację położenia klapy.
- Wysoka trwałość: Konstrukcja siłownika gwarantuje żywotność na poziomie minimum 60 000 cykli pracy w trybie bezpieczeństwa.
- Wysoka klasa ochrony: Obudowa o stopniu ochrony IP54 zapewnia odporność na czynniki zewnętrzne we wszystkich pozycjach montażu.
Zgodność z normami
Konstrukcja siłownika jest zgodna z wymaganiami kluczowych Norm Europejskich, co potwierdza jego jakość i bezpieczeństwo stosowania w instalacjach budynkowych. Spełnia między innymi normy:
- EN 15650
- EN 1366-2
- EN 13501-3
Zawartość zestawu
- Korba do obsługi ręcznej
- Wskaźnik położenia
- Torba ochronna
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 230 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 198...264 V |
| Pobór mocy - praca: | 4.5 W |
| Pobór mocy w stanie spoczynku: | 2W |
| Moc znamionowa: | 9 VA |
| Prąd rozruchowy (Imax): | 4.0 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 2x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6x 0.75 mm² (bezhalogenowy) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 9 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 7 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | 55 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 67 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.3 kg |
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
