BFN230-T
| Moment obrotowy: | 9 Nm |
| Napięcie zasilania: | 230 V |
| Sterowanie: | Zamknij/Otwórz |

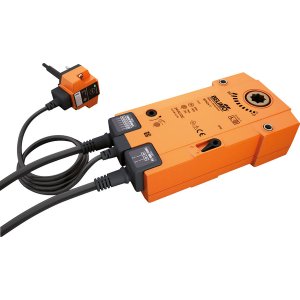

Siłownik BFN230-T ze sprężyną powrotną i wyzwalaczem termicznym
Siłownik BFN230-T ze sprężyną powrotną został zaprojektowany do sterowania klapami wentylacji pożarowej i oddymiającymi o kącie obrotu do 90 stopni. Jest zintegrowany z wyzwalaczem termoelektrycznym BAT, który reaguje przy temperaturze 72°C, co czyni go kluczowym elementem systemów wentylacji i klimatyzacji.
Kluczowe cechy i funkcje
Tryb pracy
Podczas normalnej pracy siłownik utrzymuje klapę w pozycji otwartej, jednocześnie napinając wbudowaną sprężynę powrotną. W przypadku zaniku zasilania, zgromadzona energia w sprężynie automatycznie przestawia klapę do pozycji bezpiecznej, gwarantując niezawodność systemu.
Mechanizm Safety Position Lock™
Opatentowany mechanizm Safety Position Lock™ zapewnia, że w warunkach pożaru klapa jest niezawodnie utrzymywana w pozycji zamkniętej. Zwiększa to znacząco poziom bezpieczeństwa całej instalacji.
Wyzwalacz termoelektryczny BAT
Zintegrowany wyzwalacz termoelektryczny BAT jest wyposażony w dwa bezpieczniki termiczne. Pierwszy reaguje na temperaturę otoczenia, a drugi na temperaturę wewnątrz kanału wentylacyjnego. Przekroczenie progu 72°C przez którykolwiek z czujników powoduje trwałe i nieodwracalne odcięcie zasilania, co przestawia siłownik w pozycję bezpieczną. Dioda LED sygnalizuje prawidłowe działanie i obecność zasilania, a dedykowany przycisk umożliwia proste przetestowanie systemu.
Możliwość przestawiania ręcznego
Siłownik umożliwia ręczne przestawienie i zablokowanie klapy w wybranej pozycji przy odłączonym zasilaniu. Odblokowanie następuje ręcznie lub automatycznie po przywróceniu napięcia.
Sygnalizacja położenia
Urządzenie posiada dwa wbudowane mikroprzełączniki, które służą do sygnalizacji położeń krańcowych klapy. Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na szybką, wizualną ocenę aktualnego położenia klapy.
Zgodność z normami
Konstrukcja siłownika jest zgodna z wymaganiami norm europejskich, w tym EN 15650, EN 1366-2 oraz EN 13501-3, co potwierdza jego przeznaczenie do zastosowań w systemach ochrony przeciwpożarowej.
Elementy zawarte w zestawie
- Korba
- Wskaźnik
- Torba ochronna
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 230 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 198...264 V |
| Pobór mocy - praca: | 5W |
| Pobór mocy w stanie spoczynku: | 2.1 W |
| Moc znamionowa: | 10 VA |
| Prąd rozruchowy (Imax): | 4.0 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 2x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6x 0.75 mm² (bezhalogenowy) |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 9 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 7 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | <55 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 67 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C, Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54, Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...55°C [-40...131°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.4 kg |
