BFN230-T-ST
| Moment obrotowy: | 9 Nm |
| Napięcie AC/DC: | 230 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |

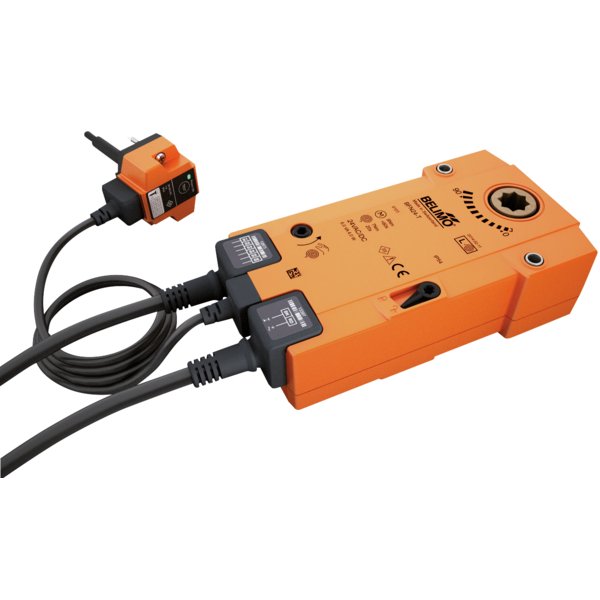

Siłownik BFN230-T-ST do klap przeciwpożarowych i oddymiających
Siłownik BFN230-T-ST to urządzenie wyposażone w sprężynę powrotną oraz zintegrowany wyzwalacz termoelektryczny BAT (72°C). Został zaprojektowany do sterowania klapami przeciwpożarowymi i oddymiającymi o kącie obrotu do 90° w systemach wentylacji i klimatyzacji (HVAC). Dzięki zastosowaniu wtyczek połączeniowych, jego integracja z systemami monitorowania i sterowania jest znacznie uproszczona.
Kluczowe cechy produktu
-
Działanie i funkcja bezpieczeństwa
W normalnych warunkach siłownik napędza klapę do jej pozycji roboczej, jednocześnie naciągając sprężynę powrotną. W przypadku zaniku zasilania, zgromadzona energia w sprężynie automatycznie przestawia klapę do pozycji bezpiecznej, zapewniając ochronę.
-
Mechanizm Safety Position Lock™
Opatentowany mechanizm Safety Position Lock™ gwarantuje, że w sytuacji pożarowej klapa jest niezawodnie utrzymywana w pozycji zamkniętej. Zapewnia to najwyższy standard bezpieczeństwa.
-
Wyzwalacz termoelektryczny BAT
Urządzenie jest zgodne z normą ISO 10294-4 i posiada dwa bezpieczniki termiczne. Jeden monitoruje temperaturę na zewnątrz kanału wentylacyjnego, a drugi w jego wnętrzu. Przekroczenie temperatury 72°C przez którykolwiek z czujników powoduje trwałe odcięcie zasilania i zamknięcie klapy. Dioda LED informuje o stanie zasilania i gotowości wyzwalacza. Funkcjonalność systemu można w prosty sposób sprawdzić za pomocą dedykowanego przycisku testowego.
-
Przestawianie ręczne
Siłownik umożliwia ręczną obsługę przy odłączonym zasilaniu. Można go łatwo ustawić w dowolnej pozycji i zablokować za pomocą przełącznika. Odblokowanie następuje ręcznie lub automatycznie po przywróceniu napięcia.
-
Precyzyjna sygnalizacja
Wbudowane dwa mikroprzełączniki służą do precyzyjnej sygnalizacji pozycji krańcowych klapy. Położenie jest również wskazywane przez czytelny wskaźnik mechaniczny.
-
Łatwe połączenia
Dzięki fabrycznie zainstalowanym wtyczkom połączeniowym, siłownik jest przygotowany do szybkiego i łatwego podłączenia do urządzeń sygnalizacyjnych z zasilaczem, co ułatwia jego integrację z nadrzędnymi systemami sterowania.
Zawartość zestawu
- Korba
- Wskaźnik
- Torba ochronna
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 230 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 198...264 V |
| Pobór mocy - praca: | 3.5 W |
| Pobór mocy w stanie spoczynku: | 1.3 W |
| Moc znamionowa: | 6.5 VA |
| Prąd rozruchowy (Imax): | 4.0 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel z wtyczką przyłączeniową 1 m, 2x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel z wtyczką przyłączeniową 1 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Connection plug: | Zasilanie / sterowanie: wtyczka 3-stykowa; Styk pomocniczy: wtyczka 6-stykowa |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 9 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 7 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu - funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | 55 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 67 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C; Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54; Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...55°C [-40...131°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.4 kg |
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
