BFN230-T/300
| Moment obrotowy: | 9 Nm |
| Napięcie AC/DC: | 230 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |

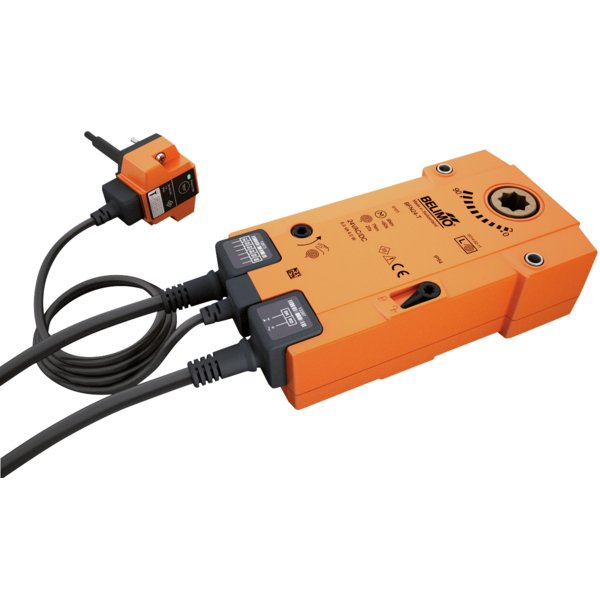

Siłownik BFN230-T/300 ze sprężyną powrotną i wyzwalaczem termicznym
Siłownik BFN230-T/300 jest specjalistycznym urządzeniem przeznaczonym do sterowania klapami wentylacji pożarowej i oddymiających o kącie obrotu do 90 stopni, stosowanymi w systemach wentylacyjnych oraz klimatyzacyjnych. Model ten jest fabrycznie połączony z wyzwalaczem termoelektrycznym BAT, który reaguje na temperaturę 72°C, zapewniając kluczową funkcjonalność w systemach bezpieczeństwa pożarowego.
Kluczowe parametry
- Moment obrotowy: 9 Nm podczas pracy silnika oraz 7 Nm w trybie bezpieczeństwa (powrót sprężyną).
- Napięcie zasilania: Nominalnie AC 230 V.
- Typ sterowania: Proste sterowanie typu Otwórz/Zamknij.
- Montaż: Przeznaczony do montażu bezpośrednio na osi klapy za pomocą połączenia kształtowego 12x12 mm.
Tryb pracy i funkcja bezpieczeństwa
W normalnych warunkach siłownik ustawia klapę w pozycji roboczej, jednocześnie napinając zintegrowaną sprężynę powrotną. W przypadku zaniku napięcia zasilającego, energia zmagazynowana w sprężynie automatycznie i natychmiastowo przestawia klapę do zdefiniowanej pozycji bezpiecznej. Czas ruchu w trybie bezpieczeństwa wynosi poniżej 20 sekund w standardowych temperaturach.
Zaawansowane cechy produktu
Mechanizm Safety Position Lock™
Opatentowany mechanizm Safety Position Lock™ gwarantuje, że w warunkach pożarowych klapa zostanie niezawodnie zablokowana w pozycji zamkniętej. Zapewnia to najwyższy poziom bezpieczeństwa, uniemożliwiając rozprzestrzenianie się ognia i dymu.
Wyzwalacz termoelektryczny BAT
Zintegrowany wyzwalacz BAT posiada dwa bezpieczniki termiczne reagujące na temperaturę 72°C. Jeden monitoruje temperaturę na zewnątrz kanału wentylacyjnego, a drugi, umieszczony na końcu sondy, temperaturę wewnątrz kanału. Zadziałanie któregokolwiek z bezpieczników powoduje trwałe odcięcie zasilania siłownika i jego przejście w pozycję bezpieczną. Dioda LED na obudowie sygnalizuje obecność zasilania i poprawny stan bezpieczników. Funkcjonalność systemu można sprawdzić za pomocą dedykowanego przycisku testowego.
Ręczne przestawianie
Siłownik umożliwia ręczną zmianę położenia klapy przy odłączonym zasilaniu. Dzięki przełącznikowi blokady można zablokować mechanizm w dowolnej pozycji, a odblokowanie następuje ręcznie lub automatycznie po przywróceniu napięcia.
Sygnalizacja położenia
Urządzenie wyposażono w dwa zintegrowane styki pomocnicze (mikroprzełączniki) do sygnalizacji położeń krańcowych klapy (5° i 80°). Dodatkowo, aktualne położenie jest wskazywane przez mechaniczny wskaźnik na obudowie.
Zgodność z normami
Konstrukcja siłownika BFN230-T/300 jest zgodna z wymaganiami kluczowych Norm Europejskich dotyczących bezpieczeństwa pożarowego, w tym EN 15650, EN 1366-2 oraz EN 13501-3, co potwierdza jego niezawodność w instalacjach użytkowych.
Zawartość zestawu
- Korba
- Wskaźnik położenia
- Torba ochronna
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 230 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 198...264 V |
| Pobór mocy - praca: | 3.5 W |
| Pobór mocy w stanie spoczynku: | 1.3 W |
| Moc znamionowa: | 6.5 VA |
| Prąd rozruchowy (Imax): | 4.0 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 3 m, 2x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 3 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 9 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 7 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | 55 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 67 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C, Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 (Stopień ochrony IP we wszystkich pozycjach montażu) |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...55°C [-40...131°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.7 kg |
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
