BFN230-T/500
| Moment obrotowy: | 9 Nm |
| Napięcie zasilania: | 230 V |
| Sterowanie: | Zamknij/Otwórz |
Siłownik ze sprężyną powrotną i wyzwalaczem termoelektrycznym BAT

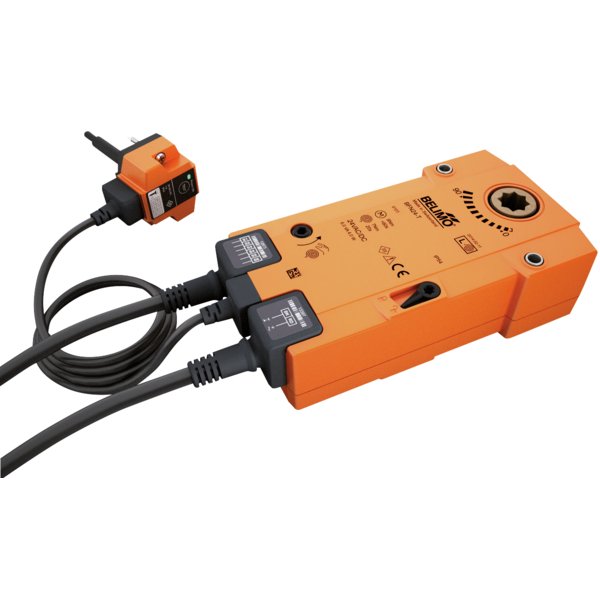

Siłownik BFN230-T/500 przeznaczony jest do automatyzacji klap wentylacji pożarowej oraz klap oddymiających o kącie obrotu do 90°. Zintegrowany wyzwalacz termoelektryczny BAT z temperaturą zadziałania 72°C zapewnia niezawodność w systemach wentylacji i klimatyzacji. Urządzenie pracuje w trybie Otwórz/Zamknij i jest zasilane napięciem znamionowym AC 230 V. Montaż na osi przepustnicy odbywa się za pomocą połączenia kształtowego 12x12 mm.
Zasada działania
W normalnych warunkach pracy siłownik ustawia klapę w pozycji roboczej, jednocześnie napinając wbudowaną sprężynę powrotną. W przypadku zaniku napięcia zasilającego, energia zmagazynowana w sprężynie automatycznie przestawia klapę do jej pozycji bezpiecznej.
Kluczowe cechy produktu
Mechanizm Safety Position Lock™
Opatentowany mechanizm Safety Position Lock™ gwarantuje, że w sytuacji pożarowej klapa jest utrzymywana w bezpiecznej, zamkniętej pozycji, co zapewnia najwyższy poziom ochrony.
Wyzwalacz termoelektryczny BAT
Urządzenie spełnia wymagania normy ISO 10294-4. Jest wyposażone w dwa bezpieczniki termiczne, które reagują na przekroczenie temperatury 72°C:
- Jeden monitoruje temperaturę na zewnątrz kanału wentylacyjnego.
- Drugi, umieszczony na końcu sondy, monitoruje temperaturę wewnątrz kanału.
Zadziałanie któregokolwiek z bezpieczników powoduje trwałe odcięcie zasilania i przestawienie siłownika w pozycję bezpieczną. Dioda LED na obudowie informuje o obecności napięcia zasilania i gotowości systemu. Działanie mechanizmu można sprawdzić za pomocą dedykowanego przycisku testowego.
Innowacyjna technologia sterowania
Siłownik wykorzystuje zaawansowany mikrokontroler Belimo M600 oraz metodę sterowania INFORM, co pozwala na precyzyjne osiągnięcie pełnego momentu obrotowego już od samego startu.
Przestawianie ręczne
Przy odłączonym zasilaniu możliwe jest ręczne ustawienie siłownika i zablokowanie go w dowolnym położeniu za pomocą przełącznika blokady. Po przywróceniu zasilania blokada jest zwalniana automatycznie.
Sygnalizacja położenia
Urządzenie posiada dwa zintegrowane styki pomocnicze do sygnalizacji położeń krańcowych klapy. Dodatkowo, aktualne położenie jest wskazywane przez mechaniczny wskaźnik na obudowie.
Zgodność z normami
Konstrukcja siłownika jest zgodna z kluczowymi Normami Europejskimi, w tym EN 15650, EN 1366-2 oraz EN 13501-3, co potwierdza jego przeznaczenie do zastosowań w systemach ochrony przeciwpożarowej.
Zawartość zestawu:
- Korba
- Wskaźnik
- Torba ochronna
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 230 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 198...264 V |
| Pobór mocy - praca: | 3.5 W |
| Pobór mocy w stanie spoczynku: | 1.3 W |
| Moc znamionowa: | 6.5 VA |
| Prąd rozruchowy (Imax): | 4.0 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 5 m, 2x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 5 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 9 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 7 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | 55 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 67 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C, Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54, Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...55°C [-40...131°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.1 kg |
